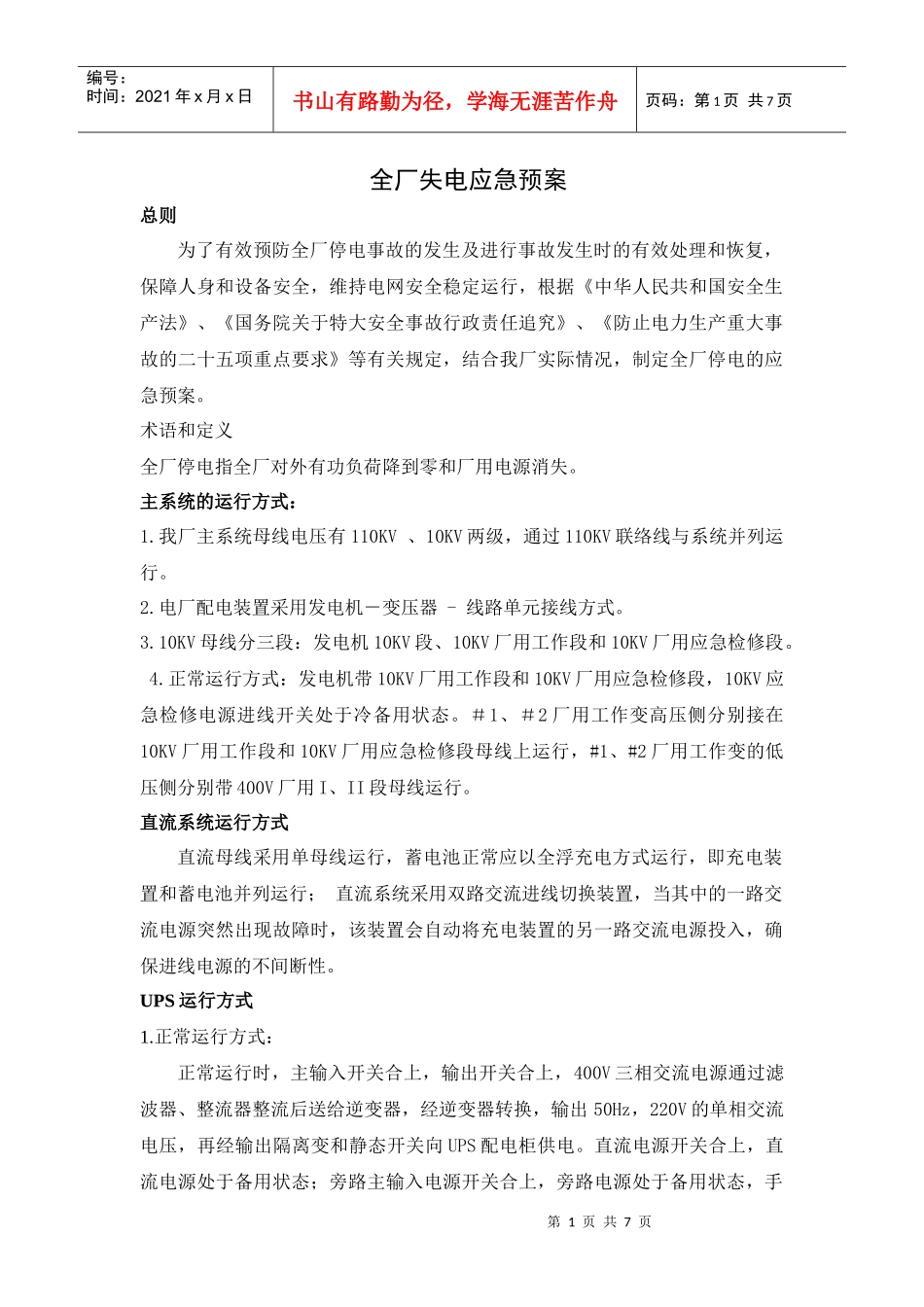

全厂失电应急方案(松滋)_第1页
1/7
全厂失电应急方案(松滋)_第2页
2/7
全厂失电应急方案(松滋)_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页全厂失电应急预案总则为了有效预防全厂停电事故的发生及进行事故发生时的有效处理和恢复,保障人身和设备安全,维持电网安全稳定运行,根据《中华人民共和国安全生产法》、《国务院关于特大安全事故行政责任追究》、《防止电力生产重大事故的二十五项重点要求》等有关规定,结合我厂实际情况,制定全厂停电的应急预案。术语和定义全厂停电指全厂对外有功负荷降到零和厂用电源消失。主系统的运行方式:1.我厂主系统母线电压有110KV、10KV两级,通过110KV联络线与系统并列运行。2.电厂配电装置采用发电机-变压器-线路单元接线方式。3.10KV母线分三段:发电机10KV段、10KV厂用工作段和10KV厂用应急检修段。4.正常运行方式:发电机带10KV厂用工作段和10KV厂用应急检修段,10KV应急检修电源进线开关处于冷备用状态。#1、#2厂用工作变高压侧分别接在10KV厂用工作段和10KV厂用应急检修段母线上运行,#1、#2厂用工作变的低压侧分别带400V厂用I、II段母线运行。直流系统运行方式直流母线采用单母线运行,蓄电池正常应以全浮充电方式运行,即充电装置和蓄电池并列运行;直流系统采用双路交流进线切换装置,当其中的一路交流电源突然出现故障时,该装置会自动将充电装置的另一路交流电源投入,确保进线电源的不间断性。UPS运行方式1.正常运行方式:正常运行时,主输入开关合上,输出开关合上,400V三相交流电源通过滤波器、整流器整流后送给逆变器,经逆变器转换,输出50Hz,220V的单相交流电压,再经输出隔离变和静态开关向UPS配电柜供电。直流电源开关合上,直流电源处于备用状态;旁路主输入电源开关合上,旁路电源处于备用状态,手第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页动维护旁路断开。2.非正常运行方式:当主输入三相交流电源消失或整流器故障或退出运行时,系统自动无间断切换到直流电源供电。经逆变器转换后,保持UPS母线供电不中断。当主输入三相交流电源及整流器恢复正常时,则自动恢复到UPS的正常运行方式。在逆变器过载延时时间到,逆变器受大的负载冲击情况下,系统自动无间断切换到静态旁路电源向负载供电。过载消除后,系统自动恢复到正常供电方式。当UPS装置需要检修而退出运行时,由旁路电源经静态开关直接向UPS配电柜供电,若静态开关故障,则旁路电源用手动维护旁路开关向UPS配电柜供电。UPS检修完毕或静态开关故障处理完毕,退出旁路电源供电,恢复UPS的正常运行方式。全厂停电的防范措施1.全厂停电的应急处理和防范措施由厂部统一领导和指挥。2.本预案适用于我厂生产运行、检修和其它所有生产过程和附属保障部门。3.加强运行管理和监督,严格执行两票三制,严防发生误操作事故,认真做好两票三制工作,意义重大。4.运行人员要严格执行电网运行的有关规定,熟知操作规程,操作前要认真核对运行接线方式、保护投退情况和设备运行状况。5.加强闭锁装置的运行、维护管理,确保闭锁装置正常运行,建立闭锁装置的解锁审批和管理制度。6.加强直流系统、UPS的维护和检修,避免全厂停电造成机组失控、设备损坏事故。7.保证机组的备用电源供电可靠,控制回路各器件和控制逻辑正确完善。要确保在发生失去厂用电事故时,备用电源有足够的容量.8.认真执行设备定期试验和切换制度,每周应进行一次主机交、直流润滑油泵,顶轴油泵和大、小机盘车电机等重要设备的联锁启动试验。9.保证发变组、220KV线路各保护设定准确,工作可靠,防止拒动、误动。10.直流系统的熔断器极差配置要合理,防止不正常熔断而中断保护、操作电源第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页或越级跳闸。11.重要辅机的事故按钮要加装防护罩,以防误碰。12.重要负荷电缆应选用阻燃型电缆,重要信号、保护、自动调节用电缆应选用防外部电磁干扰电缆。13.加强继电保护和安全自动装置的维护管理,充分发挥继电保护装置的作用,开关失灵保护应投入。14.加强与线路对侧联络,双方均应清楚对侧保护投运情况。导致全厂停...
