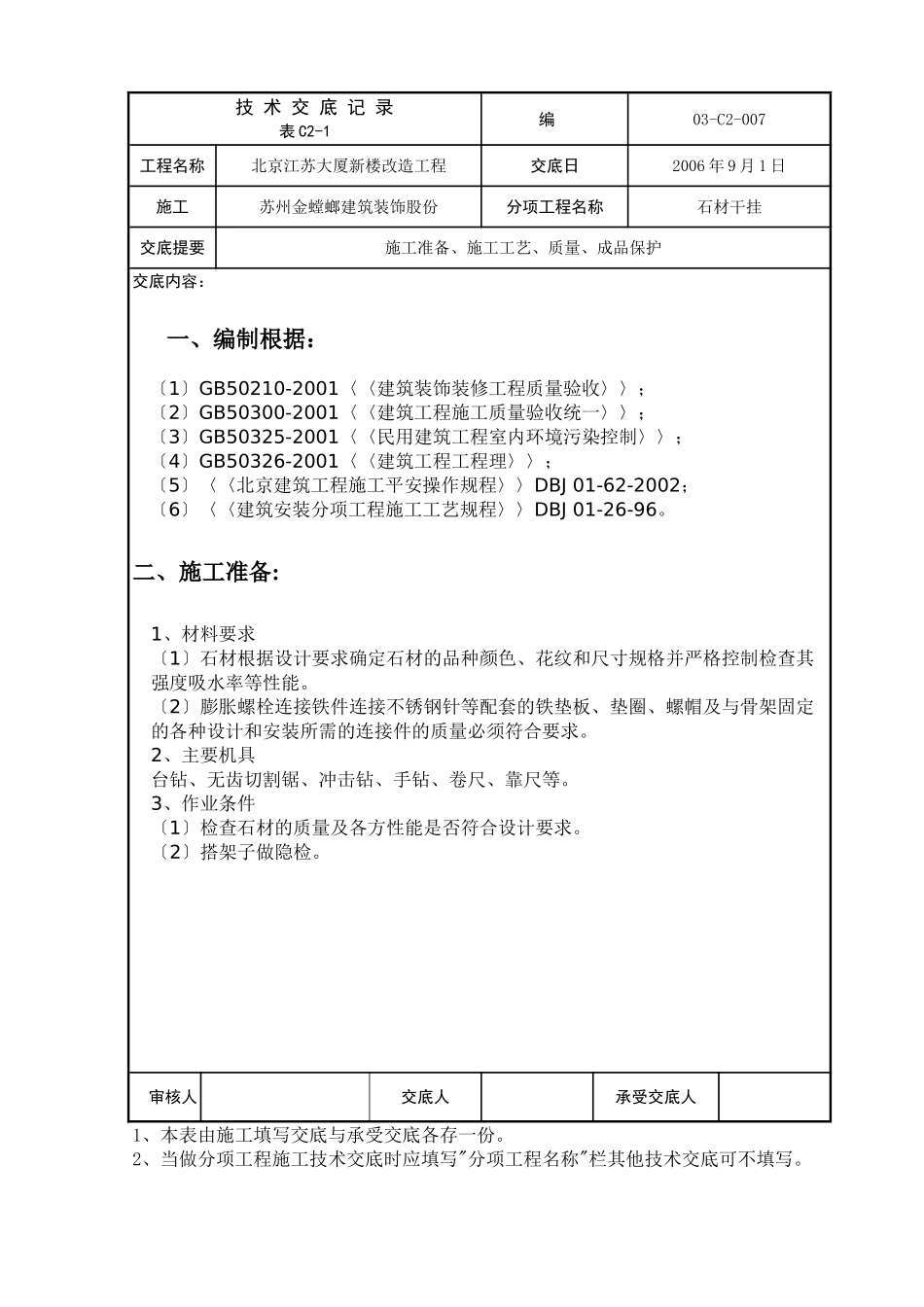

技术交底记录表C2-1编03-C2-007工程名称北京江苏大厦新楼改造工程交底日2006年9月1日施工苏州金螳螂建筑装饰股份分项工程名称石材干挂交底提要施工准备、施工工艺、质量、成品保护交底内容：一、编制根据：〔1〕GB50210-2001〈〈建筑装饰装修工程质量验收〉〉；〔2〕GB50300-2001〈〈建筑工程施工质量验收统一〉〉；〔3〕GB50325-2001〈〈民用建筑工程室内环境污染控制〉〉；〔4〕GB50326-2001〈〈建筑工程工程理〉〉；〔5〕〈〈北京建筑工程施工平安操作规程〉〉DBJ01-62-2002；〔6〕〈〈建筑安装分项工程施工工艺规程〉〉DBJ01-26-96。二、施工准备:1、材料要求〔1〕石材根据设计要求确定石材的品种颜色、花纹和尺寸规格并严格控制检查其强度吸水率等性能。〔2〕膨胀螺栓连接铁件连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量必须符合要求。2、主要机具台钻、无齿切割锯、冲击钻、手钻、卷尺、靠尺等。3、作业条件〔1〕检查石材的质量及各方性能是否符合设计要求。〔2〕搭架子做隐检。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。技术交底记录表C2-1编03-C2-007工程名称北京江苏大厦新楼改造工程交底日2006年9月1日施工苏州金螳螂建筑装饰股份分项工程名称石材干挂交底提要施工准备、施工工艺、质量、成品保护交底内容：〔3〕水电设备及其他予留件已安装完。〔4〕门窗工程已完毕。〔5〕对参施人员做技术交底。4、人员部署：班组长陈中工人40人。5、施工时间：9月15日至11月5日合计52天。三、操作工艺1、工艺流程清理构造外表→构造上弹出垂直线→大角挂两竖直钢丝→石料打孔——→反面刷胶——→贴柔性加强材料挂程度位置线→支底层板托架→放置底层板定位→调节与临时固定→灌M20水泥→设排水→构造钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→清理打蜡2、工地收货：由专人负责发现有质量问题及时处理并负责现场的石材堆放。3、石材准备：用比色法对石材的颜色进展挑选分类安装在同一面的石材颜色应一致按设计图纸及分块顺序将石材编。4、基层准备：清理预做饰面石材的构造外表同时进展构造套方规矩弹出垂直线和程度线。并根据设计图纸和实际需要弹出安装石的位置线和分块线。5、挂线：根据设计图纸要求石材安装前要事先用经纬仪打击大角两个面的竖向控制线弹在离大角20cm的位置上以便随时检查垂直挂线的准确线保证顺利安装并在控制线的上下作出标记。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。技术交底记录表C2-1编03-C2-007工程名称北京江苏大厦新楼改造工程交底日2006年9月1日施工苏州金螳螂建筑装饰股份分项工程名称石材干挂交底提要施工准备、施工工艺、质量、成品保护交底内容：6、支底层饰面板托架把预先安排好的支托按上平线支在将要安装的底层石板上面。支托要支承结实互相之间要连接好也可和架子接在一起支架安好后顺支托方向钉铺通长的50mm厚木板木板上口要在同一个程度面上以保证石材上下面处在同一程度面上。7、上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置使平钢板的小孔正好与石板的插入孔对上固定平钢板用扳子拧紧。8、底层石板安装：把侧面的连接铁件安好便可把底层面板靠角上的一块就位。9、调整固定：面板暂固定后调整程度度如板面上口不平可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫。调整垂直度并调整面板上口的不锈钢连接件的距墙空隙直至面板垂直。10、顶部面板安装：顶部最后一层面板除了按一般石板安装要求外安装调整好在构造与石板的缝隙里吊一通长的20mm厚木条木条上平为石板上口下去250mm吊点可设在连接铁件上。可彩铝丝吊木条木条吊好后即在石板与墙面之间的空隙里放填充物且填塞严实防止灌浆时漏浆。11、清理大理石外表：把大...
