公路机电工程施工规范-报批稿(正文)0623VIP免费

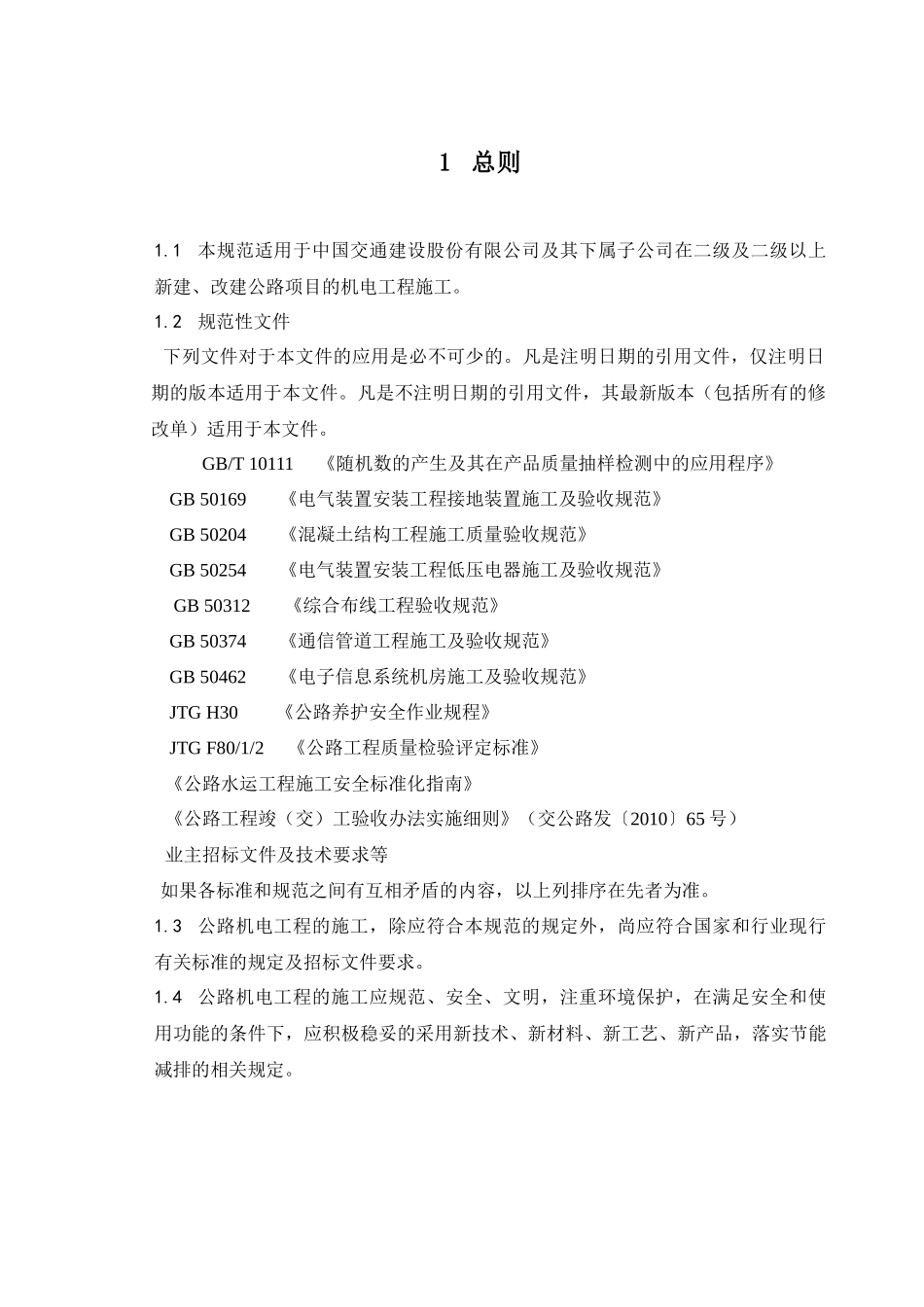

公路机电工程施工规范-报批稿(正文)0623_第1页
1/45

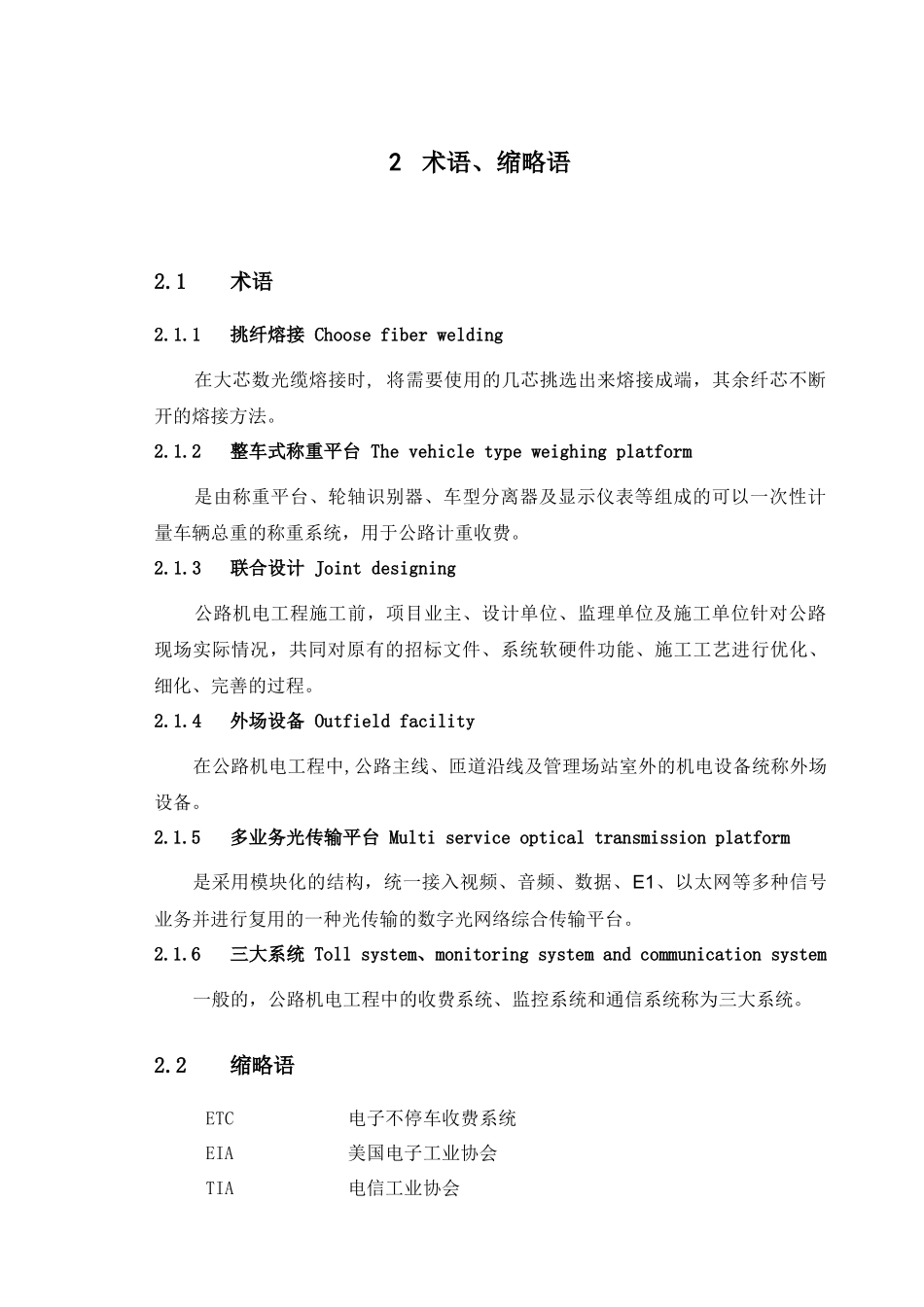

公路机电工程施工规范-报批稿(正文)0623_第2页
2/45

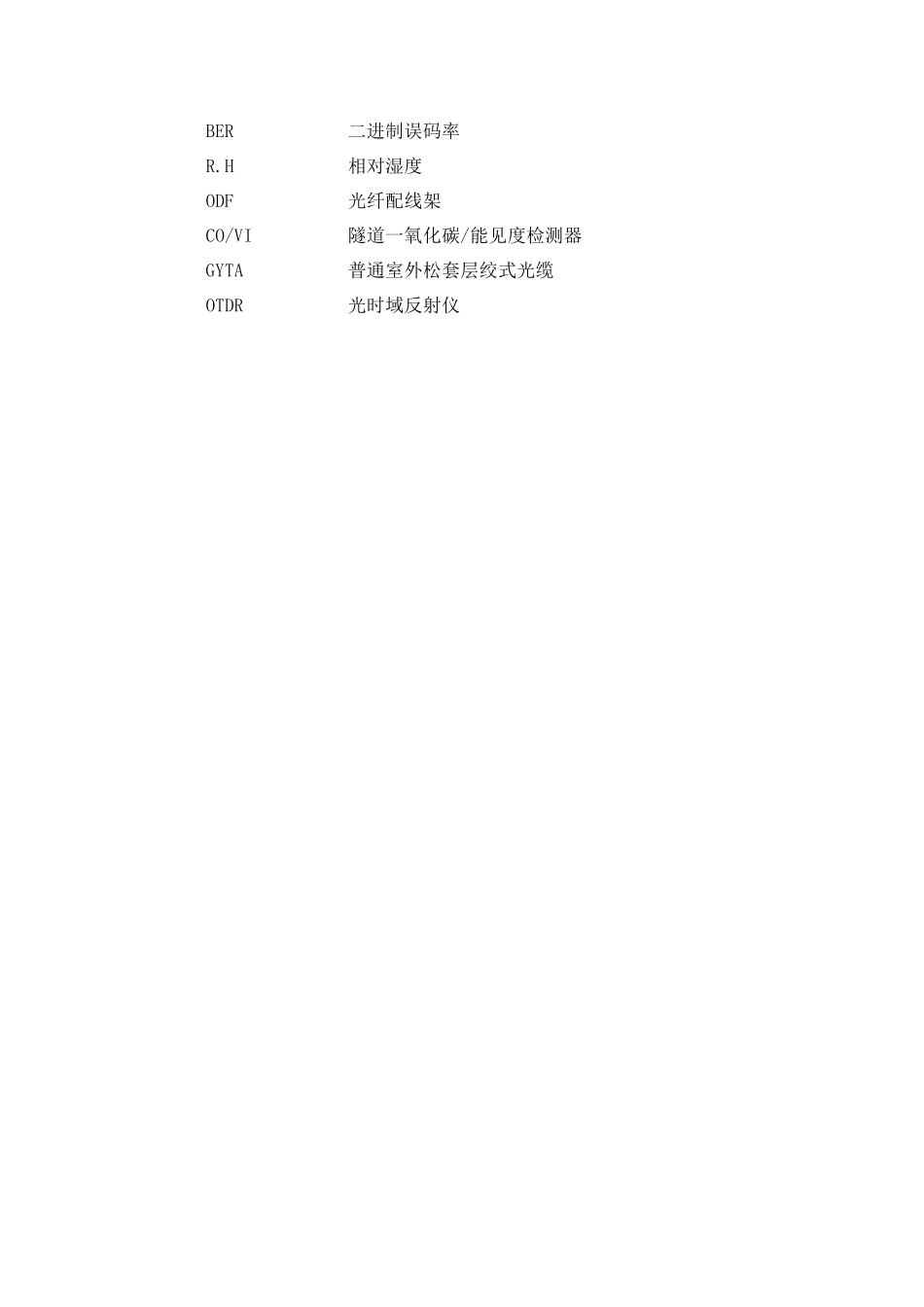

公路机电工程施工规范-报批稿(正文)0623_第3页
3/45
1总则1.1本规范适用于中国交通建设股份有限公司及其下属子公司在二级及二级以上新建、改建公路项目的机电工程施工。1.2规范性文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件,仅注明日期的版本适用于本文件。凡是不注明日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T10111《随机数的产生及其在产品质量抽样检测中的应用程序》GB50169《电气装置安装工程接地装置施工及验收规范》GB50204《混凝土结构工程施工质量验收规范》GB50254《电气装置安装工程低压电器施工及验收规范》GB50312《综合布线工程验收规范》GB50374《通信管道工程施工及验收规范》GB50462《电子信息系统机房施工及验收规范》JTGH30《公路养护安全作业规程》JTGF80/1/2《公路工程质量检验评定标准》《公路水运工程施工安全标准化指南》《公路工程竣(交)工验收办法实施细则》(交公路发〔2010〕65号)业主招标文件及技术要求等如果各标准和规范之间有互相矛盾的内容,以上列排序在先者为准。1.3公路机电工程的施工,除应符合本规范的规定外,尚应符合国家和行业现行有关标准的规定及招标文件要求。1.4公路机电工程的施工应规范、安全、文明,注重环境保护,在满足安全和使用功能的条件下,应积极稳妥的采用新技术、新材料、新工艺、新产品,落实节能减排的相关规定。2术语、缩略语2.1术语2.1.1挑纤熔接Choosefiberwelding在大芯数光缆熔接时,将需要使用的几芯挑选出来熔接成端,其余纤芯不断开的熔接方法。2.1.2整车式称重平台Thevehicletypeweighingplatform是由称重平台、轮轴识别器、车型分离器及显示仪表等组成的可以一次性计量车辆总重的称重系统,用于公路计重收费。2.1.3联合设计Jointdesigning公路机电工程施工前,项目业主、设计单位、监理单位及施工单位针对公路现场实际情况,共同对原有的招标文件、系统软硬件功能、施工工艺进行优化、细化、完善的过程。2.1.4外场设备Outfieldfacility在公路机电工程中,公路主线、匝道沿线及管理场站室外的机电设备统称外场设备。2.1.5多业务光传输平台Multiserviceopticaltransmissionplatform是采用模块化的结构,统一接入视频、音频、数据、E1、以太网等多种信号业务并进行复用的一种光传输的数字光网络综合传输平台。2.1.6三大系统Tollsystem、monitoringsystemandcommunicationsystem一般的,公路机电工程中的收费系统、监控系统和通信系统称为三大系统。2.2缩略语ETC电子不停车收费系统EIA美国电子工业协会TIA电信工业协会BER二进制误码率R.H相对湿度ODF光纤配线架CO/VI隧道一氧化碳/能见度检测器GYTA普通室外松套层绞式光缆OTDR光时域反射仪3设备基础制作2.3一般规定2.3.1设备基础宜采用商品砼浇筑,并提交所使用商品砼的配合比试验报告。不具备商品砼使用条件,需要进行人工拌和的,应将所使用的水泥、砂、石料等送到有资质的检测机构进行混凝土配合比试验,实验合格后方能使用。2.3.2在设计未做要求时,有信号屏蔽要求的电缆穿线管宜采用防腐钢制管材或金属软管;无信号屏蔽要求的电缆穿线管可采用强度满足要求的其它材质。2.4基础定位放样2.4.1外场设备基础定位放样前,应根据设计图纸并结合现场情况综合确定设备基础的位置。2.4.2外场设备基础定位放样时,基础和设备不得侵占公路安全行车界限,不应将基础设在具有安全隐患的位置,安装的设备之间不得有遮挡。开挖基坑时,不宜破坏路基。2.4.3外场设备基础的标高、结构尺寸应符合设计要求,收费岛设备基础和岛面同标高,但管道口应高出岛面。2.4.4收费岛上设备基础应结合设计图纸、设备安装高度、设备尺寸、收费亭尺寸、防撞柱安装位置、大棚立柱安装位置、各设备安装间距进行定位放样,避免设备相互遮挡。2.4.5计重设备基础应结合设计图纸、计重方式、距离收费亭中心线间距、排水、护栏位置等进行定位放样。2.5基础开挖和回填2.5.1基础开挖的尺寸应符合设计图纸或联合设计文件的要求。2.5.2基础开挖深度无法满足要求时,应报请监理工程师调整基础位置或调整基础结构型式,并经监理工程师审核同意后再实施。2.5.3基础开挖时,不得对公路其它工程造成破坏和污染。...
