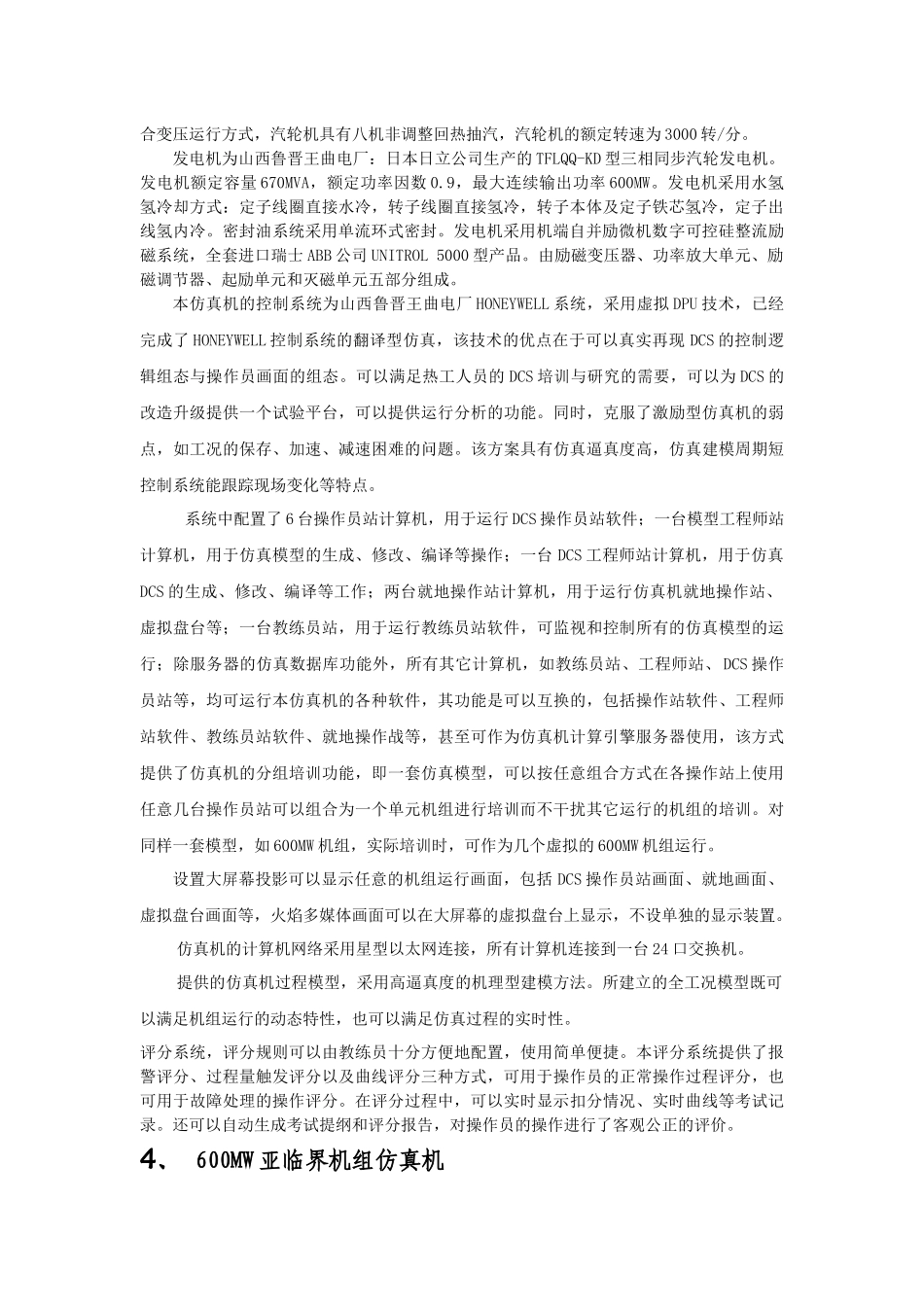

山东电力仿真中心设备简介1、1000MW超超临界机组仿真机1000MW超超临界机组仿真机依邹县#7机组仿真对象，主要设备为：锅炉由东方锅炉（集团）股份有限公司、BHK、BHDB制造,汽轮机由东方汽轮机厂、日立制造,发电机由东方电机股份有限公司、日立公司制造。锅炉为高效超超临界参数变压直流炉，采用单炉膛、一次中间再热、平衡通风、固态排渣锅炉。制粉系统采用正压直吹式，设有两台50%容量的动叶可调轴流式一次风机提供一次热、冷风输送煤粉。采用两台静叶可调吸风机和两台动叶可调送风机。喷燃器共48只，采用油枪与煤粉燃烧器一体的旋流筒体式结构，分三层前后墙对冲布置。每台锅炉配有6台双进双出、单电机驱动钢球磨。汽轮机为超超临界、一次中间再热、单轴四缸四排汽、冲动凝汽式，设计额定功率为1000MW，最大连续出力1044.1MW。汽机中、低压缸均为双流反向布置。通流级数45级：高压缸为一个双列调节级，8个压力级；中压缸为2×6个压力级；低压缸为2×2×6个压力级。发电机为全封闭、自通风、强制润滑、水/氢/氢冷却、圆筒型转子、同步交流发电机。定子绕组为直接水冷，定、转子铁芯及转子绕组为氢气冷却。密封油系统采用单流环式密封瓦。励磁系统为全静止可控硅机端自并励励磁方式，励磁电源直接取自发电机出口，设有分相式励磁变，启励电源取自本机汽机MCC段。主变采用分相式，其出口通过3/2接线接入500kV系统。#7、8机共用两台高备变以提供备用动力电源，各有一台柴油发电机组作为备用保安电源。发变组保护采用ABB公司生产的微机式继电保护，每套保护均设双CPU，整个发变组保护为双套配置。DCS控制系统采用艾默生（EMERSON）过程控制有限公司基于WINDOWSXP的OVATION系统，从功能上主要包括DAS、SCS、MCS、CCS、FSSS等系统。MCS主要包括给水量、燃料量、风量、主/再热汽温、炉膛负压等模拟量控制。SCS系统则根据工艺系统的情况，设有机组级、功能组级和子组级顺序控制。各系统即相互独立又相互协作，共同完成机组的控制功能。汽轮机DEH控制系统采用日立公司的HIACS-5000M，该系统除了进行汽轮机的自启动、应力、转速控制以及在线试验等功能外，还实现与ETS的通讯，并可以在DEH系统对ETS逻辑进行修改。给水泵汽轮机电液控制系统（MEH）采用西门子W505系统进行控制，其TSI监视系统采用与主汽轮机相同的本特利3500产品，同时还配置有给水泵汽轮机超速监控装置。2、600MW超临界机组仿真机Ι600MW超临界仿真机由山东电力仿真中心和华仿科技有限公司设计开发。画面显示类型主要包括流程图、功能图、报警画面、虚拟盘台、趋势画面和各种不同类型的操作面板仿真精度高、范围广、适合各种不同层次的人员培训。仿真对象主要设备介绍如下：锅炉制造厂：哈尔滨锅炉厂型号：HG－1900/25.4－YM4形式：超临界参数变压直流炉，一次中间再热、单炉膛、燃烧器前后墙对冲燃烧布置、平衡通风、固态排渣、煤粉锅炉汽轮机制造厂：上海汽轮机厂型号：CLN600－24.2/566/566形式：超临界、单轴、三缸四排气、高中压合缸、双低压缸四流程、超临界中间再热凝汽式汽轮机主汽门前压力：24.2Mpa主汽门前温度：566℃中联门前蒸汽温度：566℃排汽压力：5.88Kpa给水温度：282℃发电机制造厂：哈尔滨电机厂型号：QFSN-600-2YHG型形式：水氢氢、自并励静止励磁系统。额定容量：667MVA额定有功：600MW额定电压：20KV功率因数：0.9制粉系统正压直吹式制粉系统，每台锅炉配有6台HP碗式中速煤机容克式三分仓空气预热器监控系统利用北京日立公司的DCS系统实现FSSS、DEH、TBS、AVR等子系统的控制和监视。3、600MW超临界机组仿真机Ⅱ600MW超临界仿真机以山西鲁晋王曲电厂600MW超临界发电机组为模拟对象,根据厂家提供的各种资料、数据，对锅炉涉及到的人机界面、操作内容、现象做出正确的模拟。建模的工具采用图形化自动建模方法,数学模型严格建立在热力学、传热学和流体力学基础上，完全符合能量、质量、动量守恒定律，仿真的结果能正确地反映机组全工况及各种事故工况情况。锅炉的就地操作在就地操作站上进行,故障在教练员台上设置。本仿真机锅炉模型模拟的是山西鲁晋王曲电厂1#1...
