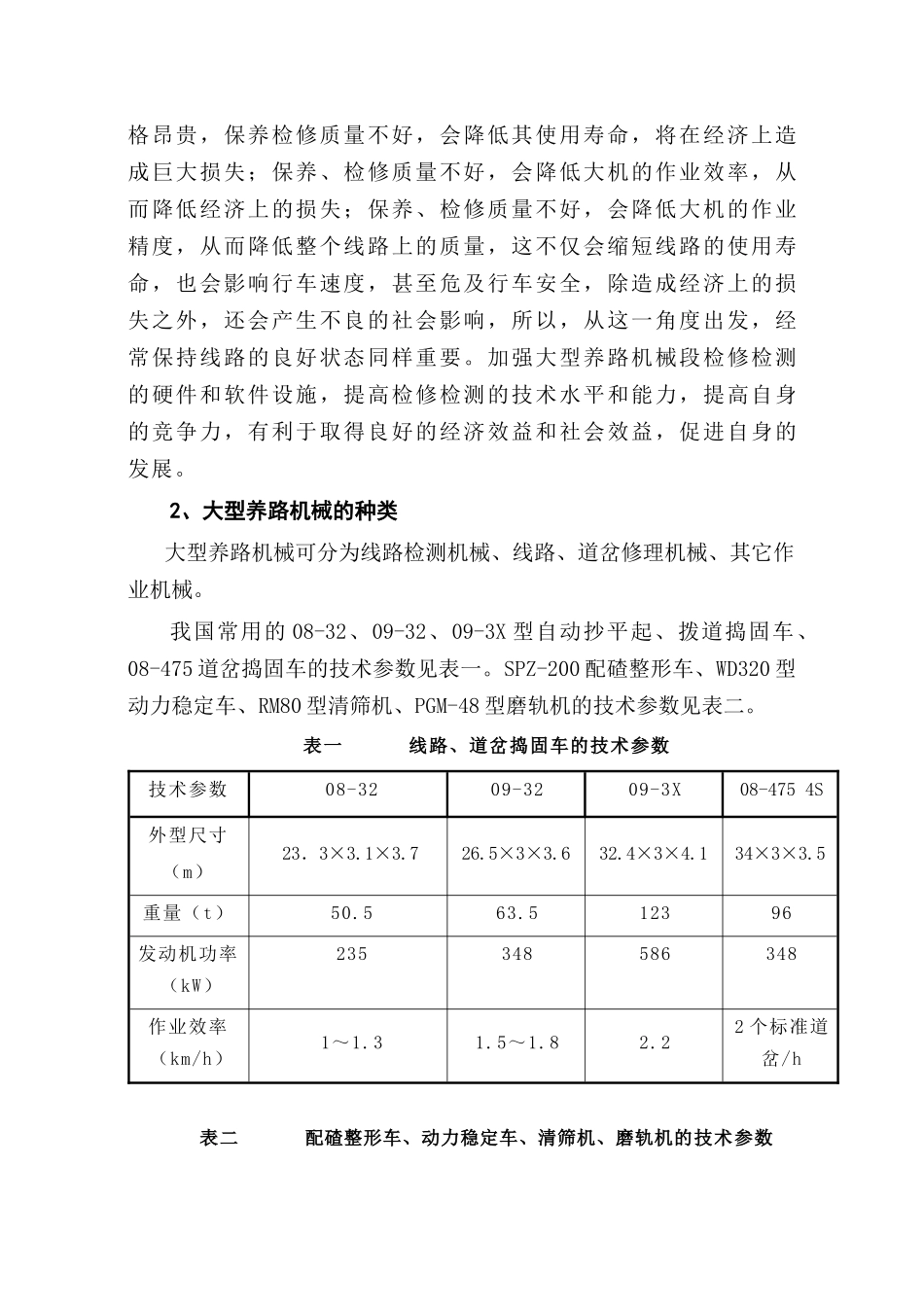

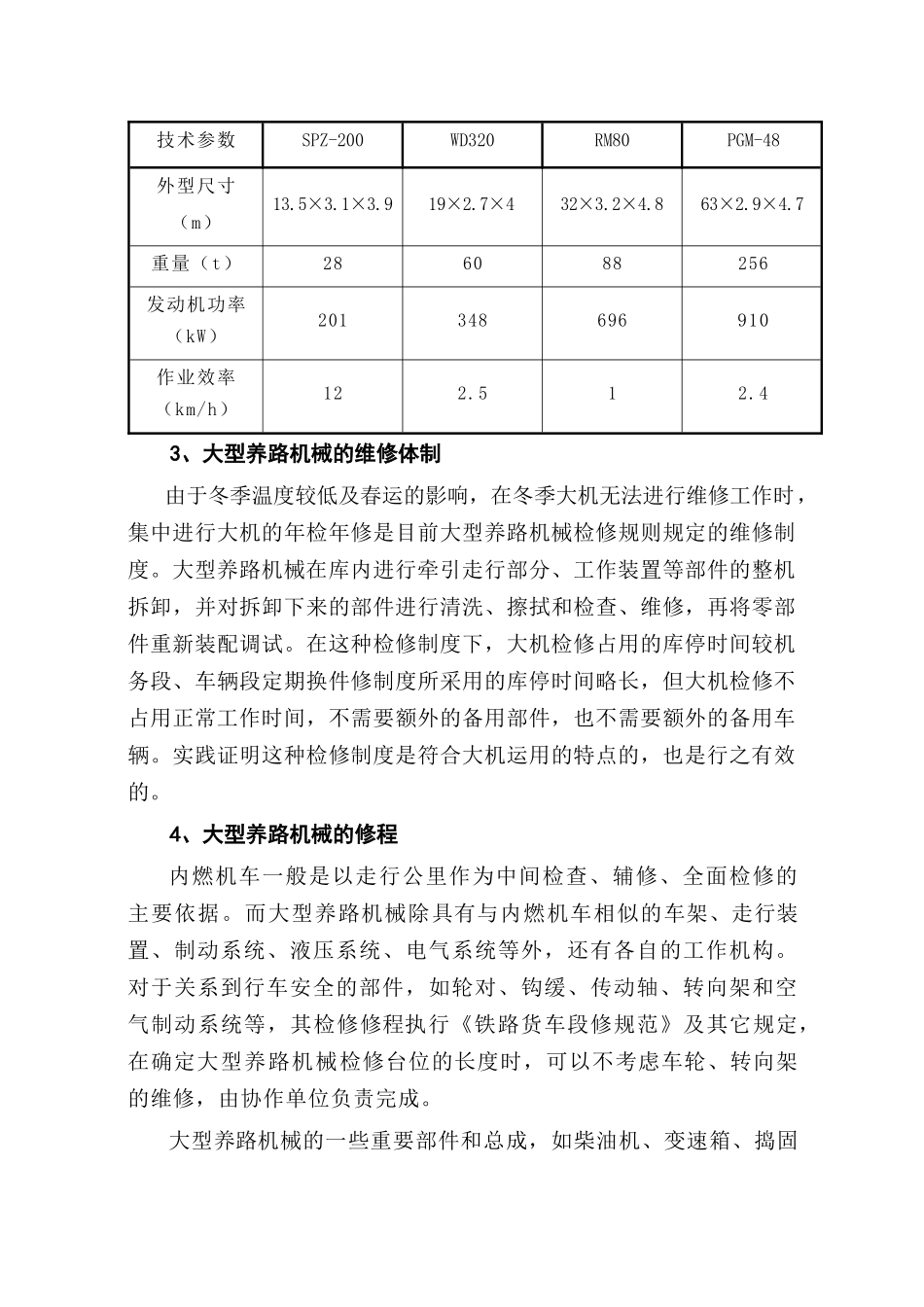

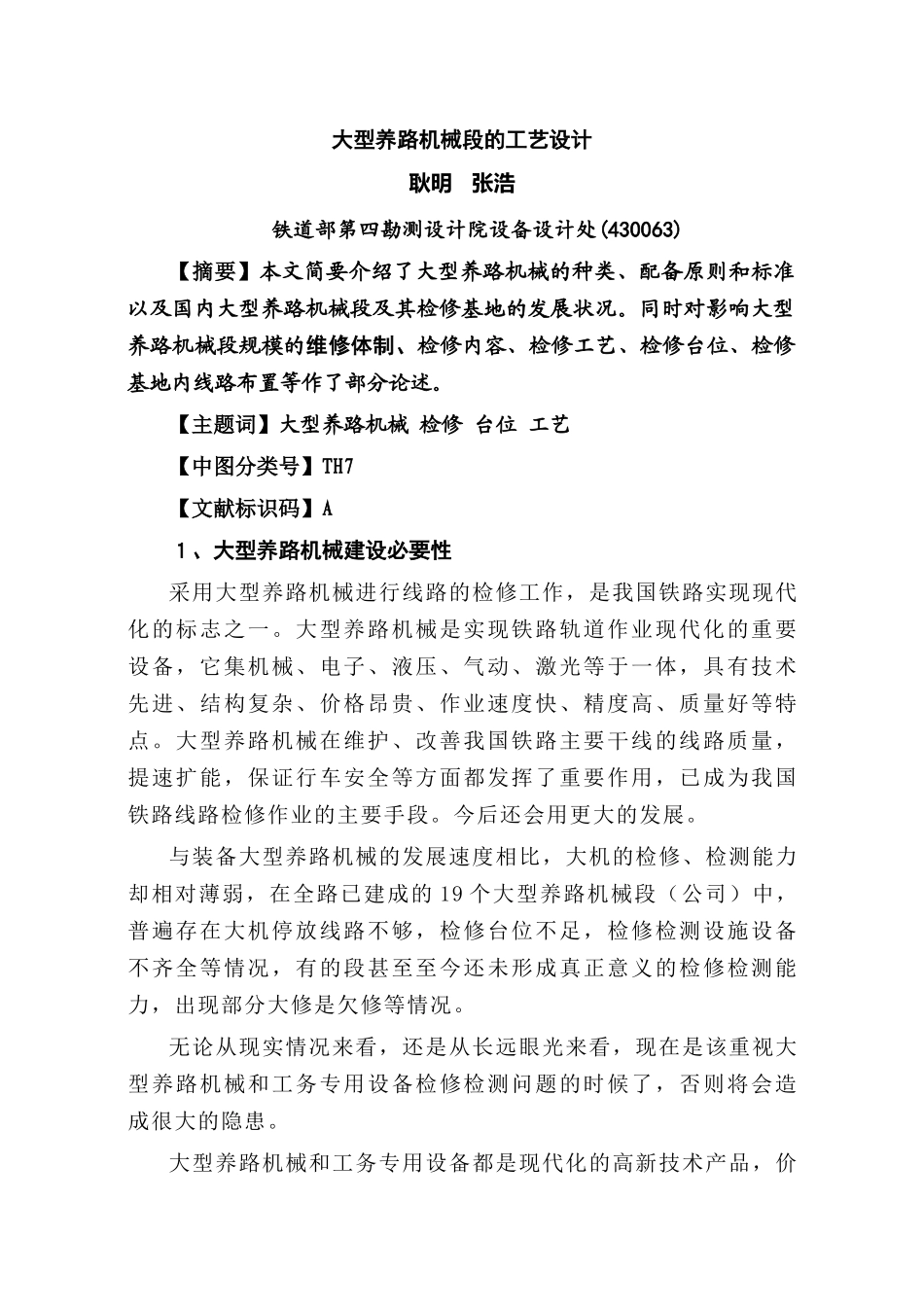

大型养路机械段的工艺设计耿明张浩铁道部第四勘测设计院设备设计处(430063)【摘要】本文简要介绍了大型养路机械的种类、配备原则和标准以及国内大型养路机械段及其检修基地的发展状况。同时对影响大型养路机械段规模的维修体制、检修内容、检修工艺、检修台位、检修基地内线路布置等作了部分论述。【主题词】大型养路机械检修台位工艺【中图分类号】TH7【文献标识码】A１、大型养路机械建设必要性采用大型养路机械进行线路的检修工作，是我国铁路实现现代化的标志之一。大型养路机械是实现铁路轨道作业现代化的重要设备，它集机械、电子、液压、气动、激光等于一体，具有技术先进、结构复杂、价格昂贵、作业速度快、精度高、质量好等特点。大型养路机械在维护、改善我国铁路主要干线的线路质量，提速扩能，保证行车安全等方面都发挥了重要作用，已成为我国铁路线路检修作业的主要手段。今后还会用更大的发展。与装备大型养路机械的发展速度相比，大机的检修、检测能力却相对薄弱，在全路已建成的19个大型养路机械段（公司）中，普遍存在大机停放线路不够，检修台位不足，检修检测设施设备不齐全等情况，有的段甚至至今还未形成真正意义的检修检测能力，出现部分大修是欠修等情况。无论从现实情况来看，还是从长远眼光来看，现在是该重视大型养路机械和工务专用设备检修检测问题的时候了，否则将会造成很大的隐患。大型养路机械和工务专用设备都是现代化的高新技术产品，价格昂贵，保养检修质量不好，会降低其使用寿命，将在经济上造成巨大损失；保养、检修质量不好，会降低大机的作业效率，从而降低经济上的损失；保养、检修质量不好，会降低大机的作业精度，从而降低整个线路上的质量，这不仅会缩短线路的使用寿命，也会影响行车速度，甚至危及行车安全，除造成经济上的损失之外，还会产生不良的社会影响，所以，从这一角度出发，经常保持线路的良好状态同样重要。加强大型养路机械段检修检测的硬件和软件设施，提高检修检测的技术水平和能力，提高自身的竞争力，有利于取得良好的经济效益和社会效益，促进自身的发展。2、大型养路机械的种类大型养路机械可分为线路检测机械、线路、道岔修理机械、其它作业机械。我国常用的08-32、09-32、09-3X型自动抄平起、拨道捣固车、08-475道岔捣固车的技术参数见表一。SPZ-200配碴整形车、WD320型动力稳定车、RM80型清筛机、PGM-48型磨轨机的技术参数见表二。表一线路、道岔捣固车的技术参数技术参数08-3209-3209-3X08-4754S外型尺寸（m）23．3×3.1×3.726.5×3×3.632.4×3×4.134×3×3.5重量（t）50.563.512396发动机功率（kW）235348586348作业效率（km/h）1～1.31.5～1.82.22个标准道岔/h表二配碴整形车、动力稳定车、清筛机、磨轨机的技术参数技术参数SPZ-200WD320RM80PGM-48外型尺寸（m）13.5×3.1×3.919×2.7×432×3.2×4.863×2.9×4.7重量（t）286088256发动机功率（kW）201348696910作业效率（km/h）122.512.43、大型养路机械的维修体制由于冬季温度较低及春运的影响，在冬季大机无法进行维修工作时，集中进行大机的年检年修是目前大型养路机械检修规则规定的维修制度。大型养路机械在库内进行牵引走行部分、工作装置等部件的整机拆卸，并对拆卸下来的部件进行清洗、擦拭和检查、维修，再将零部件重新装配调试。在这种检修制度下，大机检修占用的库停时间较机务段、车辆段定期换件修制度所采用的库停时间略长，但大机检修不占用正常工作时间，不需要额外的备用部件，也不需要额外的备用车辆。实践证明这种检修制度是符合大机运用的特点的，也是行之有效的。4、大型养路机械的修程内燃机车一般是以走行公里作为中间检查、辅修、全面检修的主要依据。而大型养路机械除具有与内燃机车相似的车架、走行装置、制动系统、液压系统、电气系统等外，还有各自的工作机构。对于关系到行车安全的部件，如轮对、钩缓、传动轴、转向架和空气制动系统等，其检修修程执行《铁路货车段修规范》及其它规定，在确定大型养路机械检修台位的长度时，可以不考虑车轮、转向架的维修，由协作单位负责完成。大型养路机械的一些重要部件和总成，如柴油...
