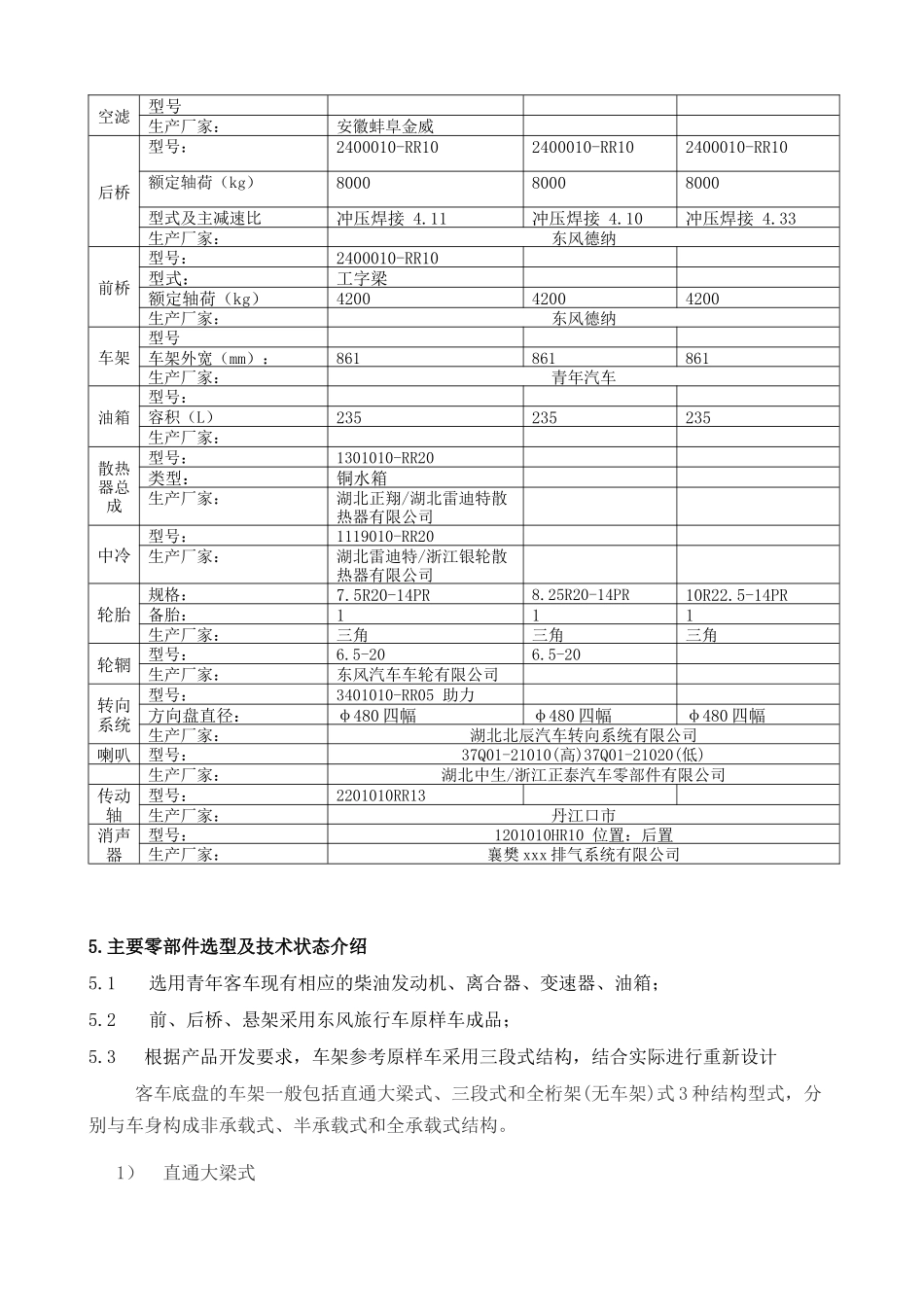

青年客车旅行车型底盘开发总布置设计1.设计依据根据市场对旅行客车底盘产品需求，公司领导要求开发10米以下旅行车型的底盘车，以现有三种东风旅行车底盘样车为参考（6790T、6850T、6900T），进行开发设计。2.设计原则（1）面向市场，以用户的原始要求为依据。（2）符合国家有关标准和法规，贯彻“三化”要求。（3）充分考虑可靠性。旅行客车对安全性的要求很高且不易维修，旅行客车底盘的可靠性对客车来说非常重要，底盘在总成选用、零件设计和结果处理等方面都必须保证可靠性要求。（4）尽可能地采用通用件。客车是多品种、小批量的产品，专用件太多，特别是专用铸造件，势必增加生产成本和生产周期。过多的采用拼焊件，对质量、可靠性、加工误差等方面的控制带来困难。（5）突出价格优势。（60）总成和零部件的选用不受车型限制。3设计目标通过对底盘总布置的设计，合理选用各总成，合理装配，使底盘各总成更加合理高效可靠的工作，减少簧载质量，提高整车的动力性、经济性和舒适性等综合综合性能，最高车速在110km/h。最大爬坡度40%，油耗少的代表性旅行客车。4底盘主要技术参数与性能介绍4.1主要结构尺寸、性能参数表1车型JNP6790MJNP6850MJNP6900M驱动形式4×2（发动机后置后桥驱动）尺寸参数外形尺寸长（mm）767081908610宽（mm）225024002400轴距（mm）380042004200轮距（mm）前/后1950/18001950/18001950/1800前悬/后悬（mm）1550/23201550/24401750/质量参数整备质量（kg）320032003200前轴荷（kg）800800800后轴荷（kg）240024002400最大总质量（kg）105001198012200性能最高车速（Km/h）110110110最大爬坡度（%）≥40最大制动距离（30km/h）≤10最小转弯直径（m）≤18最小离地间隙（mm）≥145后桥主锥中心线倾角（满载）4°发动机柴油发动机型号YC4G180-30YC4G220-30YC6J220-30额定功率（kW/rpm）132/2300162/2200162/2500最大扭矩(Nm/rpm)660/1300-1500809/1600800/1200-1700生产厂家：广西玉柴机器有限公司离合器形式：单片干式膜片弹簧摩擦片外直径（mm）：φ395助力形式：气助力生产厂家：广西玉柴带变速器型号：1700010-RR051700010-RR13最大输入扭矩（N·m）8508001000形式手动六档手动五档手动六档生产厂家一汽哈齿变速箱有限公司綦江綦江各档速比5.785、3.371、1.028、1.268、1.00、0.807、R6.3806.35、3.27、1.77、1.00、0.81、R5.426.37、3.71、2.22、1.3x、1.00、0.74、R5.87操纵方式里程表方式悬架板簧悬架板簧片数（前/后）9/119/119/11生产厂家：东风钟祥/湖南易通弹簧有限公司减振型号生产厂家：十堰东风采埃孚减振器有限公司空滤型号生产厂家：安徽蚌阜金威后桥型号：2400010-RR102400010-RR102400010-RR10额定轴荷（kg）800080008000型式及主减速比冲压焊接4.11冲压焊接4.10冲压焊接4.33生产厂家：东风德纳前桥型号：2400010-RR10型式：工字梁额定轴荷（kg）420042004200生产厂家：东风德纳车架型号车架外宽（mm）：861861861生产厂家：青年汽车油箱型号：容积（L）235235235生产厂家：散热器总成型号：1301010-RR20类型：铜水箱生产厂家：湖北正翔/湖北雷迪特散热器有限公司中冷型号：1119010-RR20生产厂家：湖北雷迪特/浙江银轮散热器有限公司轮胎规格：7.5R20-14PR8.25R20-14PR10R22.5-14PR备胎：111生产厂家：三角三角三角轮辋型号：6.5-206.5-20生产厂家：东风汽车车轮有限公司转向系统型号：3401010-RR05助力方向盘直径：φ480四幅φ480四幅φ480四幅生产厂家：湖北北辰汽车转向系统有限公司喇叭型号：37Q01-21010(高)37Q01-21020(低)生产厂家：湖北中生/浙江正泰汽车零部件有限公司传动轴型号：2201010RR13生产厂家：丹江口市消声器型号：1201010HR10位置：后置生产厂家：襄樊xxx排气系统有限公司5.主要零部件选型及技术状态介绍5.1选用青年客车现有相应的柴油发动机、离合器、变速器、油箱；5.2前、后桥、悬架采用东风旅行车原样车成品；5.3根据产品开发要求，车架参考原样车采用三段式结构，结合实际进行重新设计客车底盘的车架一般包括直通大梁式、三段式和全桁架(无车架)式3种结构型式，分别与车身构成非承载式、半承载式和全承载式结构。1...
