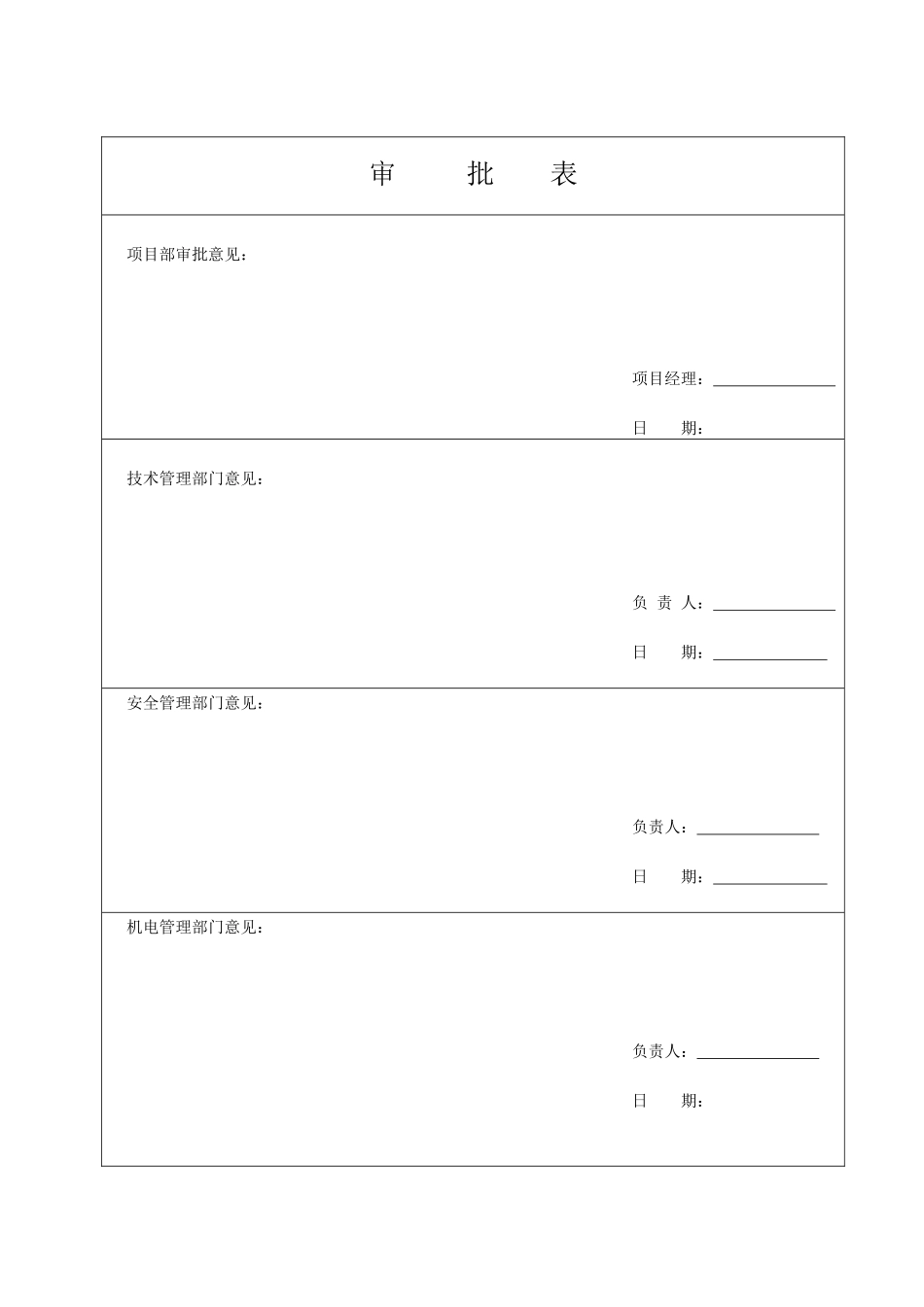

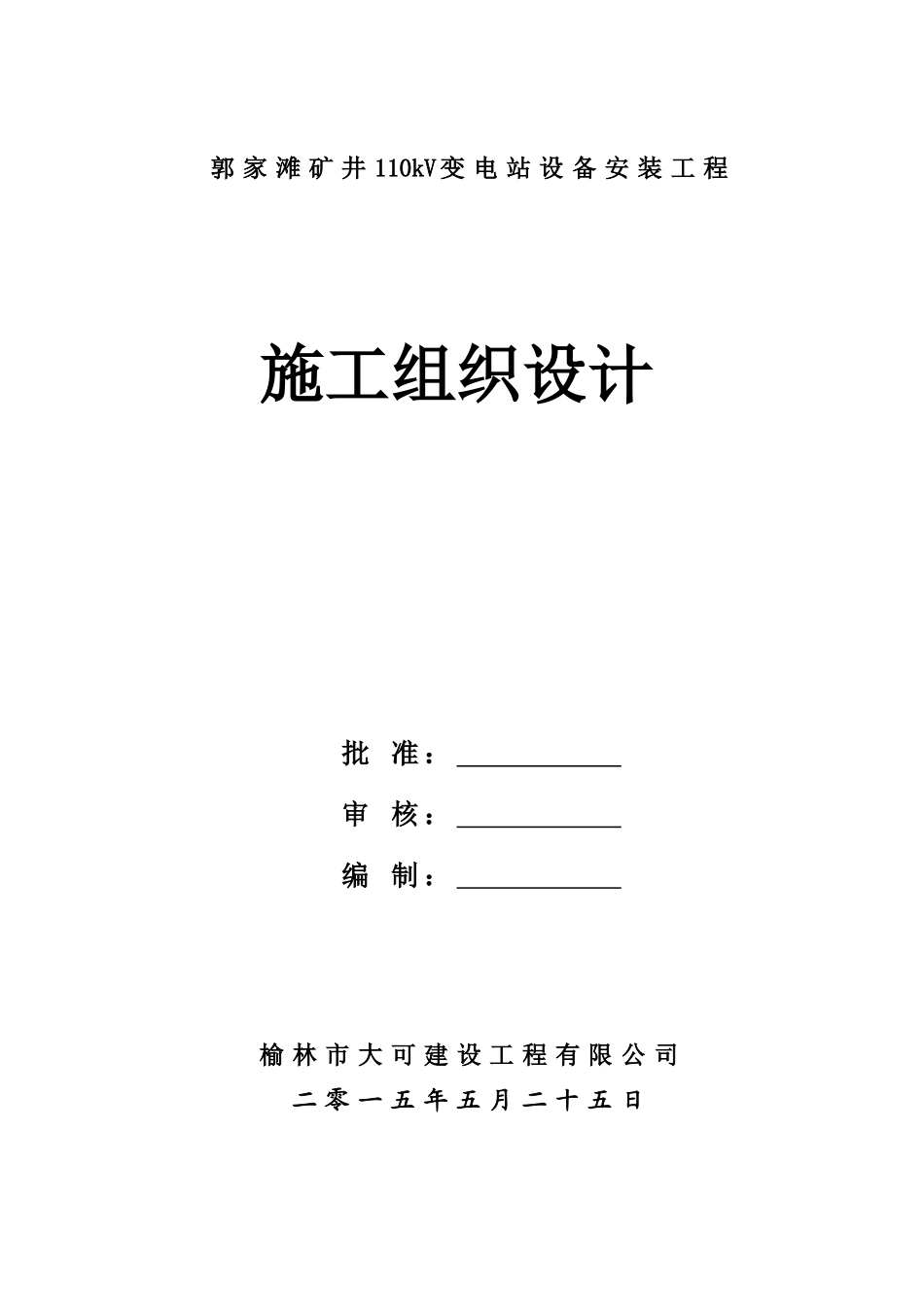

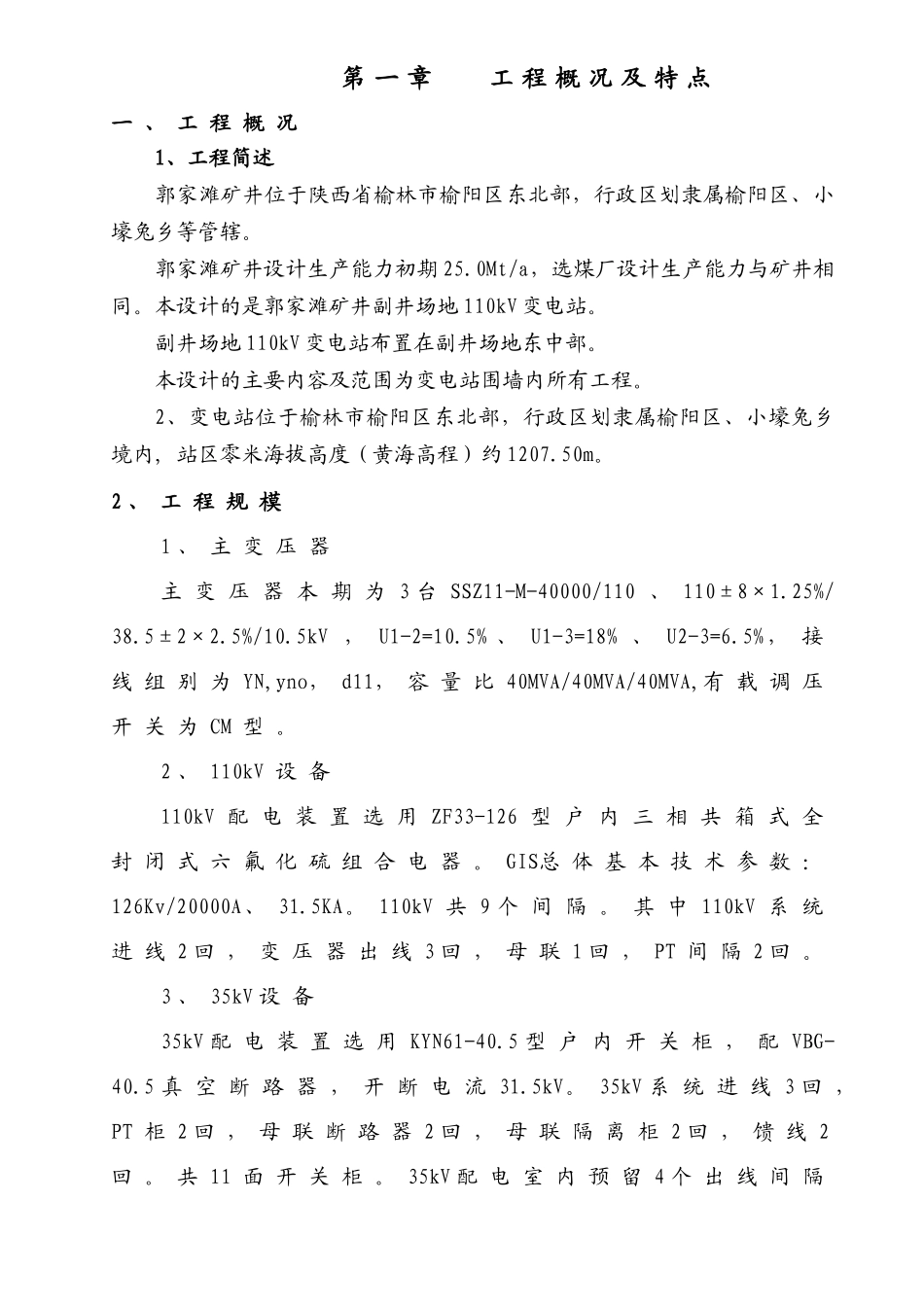

郭家滩矿井110kV变电站设备安装工程施工组织设计批准：审核：编制：榆林市大可建设工程有限公司二零一五年五月二十五日审批表项目部审批意见：项目经理：日期：技术管理部门意见：负责人：日期：安全管理部门意见：负责人：日期：机电管理部门意见：负责人：日期：第一章工程概况及特点一、工程概况1、工程简述郭家滩矿井位于陕西省榆林市榆阳区东北部，行政区划隶属榆阳区、小壕兔乡等管辖。郭家滩矿井设计生产能力初期25.0Mt/a，选煤厂设计生产能力与矿井相同。本设计的是郭家滩矿井副井场地110kV变电站。副井场地110kV变电站布置在副井场地东中部。本设计的主要内容及范围为变电站围墙内所有工程。2、变电站位于榆林市榆阳区东北部，行政区划隶属榆阳区、小壕兔乡境内,站区零米海拔高度（黄海高程）约1207.50m。2、工程规模1、主变压器主变压器本期为3台SSZ11-M-40000/110、110±8×1.25%/38.5±2×2.5%/10.5kV，U1-2=10.5%、U1-3=18%、U2-3=6.5%，接线组别为YN,yno，d11，容量比40MVA/40MVA/40MVA,有载调压开关为CM型。2、110kV设备110kV配电装置选用ZF33-126型户内三相共箱式全封闭式六氟化硫组合电器。GIS总体基本技术参数：126Kv/20000A、31.5KA。110kV共9个间隔。其中110kV系统进线2回，变压器出线3回，母联1回，PT间隔2回。3、35kV设备35kV配电装置选用KYN61-40.5型户内开关柜，配VBG-40.5真空断路器，开断电流31.5kV。35kV系统进线3回，PT柜2回，母联断路器2回，母联隔离柜2回，馈线2回。共11面开关柜。35kV配电室内预留4个出线间隔位置。4、10kV设备10kV配电装置选用KYN28-12型户内中置式开关柜3回进线柜及母联断路器柜配VBG-12-4000A/40kA真空断路器，10kV系统进线3回，PT柜2回，母联断路器2回，母联隔离柜2回，馈线48回，其中包括：电容器馈线6回，接地变压器馈线2回，站用变压器馈线2回。共57面开关柜。5、无功补偿装置由于郭家滩煤矿副井场地用电负荷较大，负荷的波动比较大，所以无功补偿容量也随着波动较大，加之该矿的变频、整流设备产生的谐波危害矿井用电设备的正常运行。因而本次设计采用动态无功补偿与谐波治理成套装置（SVG），共二套，10kVⅠ、Ⅲ段母线上分别装设一套，无功补偿基本容量为2×12000kvar分装设一套10kV动态无功补偿与谐波治理成套装置（SVG）,每套动态无功补偿与谐波治理装置包含-6（感性）~6Mvar（容性的SVG动态无功补偿装置1套及补偿容量为6Mvar的FC电容器组1套，补偿后功率因数可保证不低于0.95。该装置投切电容器响应速度快，补偿效率高，并且滤波效果好，消除对电网的污染。每套动态无功补偿与谐波治理成套装置包含一套额定容量±6Mvar的以IGBT为核心部分的SVG型静止无功发生器及总补偿容量为6Mvar的FC成套装置（其中每套FC分为5、7两个滤波支路）。6、消弧线圈成套装置本矿井副井场地下井电缆较多，供电距离较长经计算，副井工业场地10kV侧的电容电流为120.258A，远远大于《矿山电力设计规范》要求的10A限值，因此在10KVⅠ、Ⅲ段母线上各装设一套ZDBG-10.5/0-110/J型消弧线圈成套装置，以实现将电流经单相接地故障点的电流限制在10A以内，提高供电安全性及可靠性。该成套装置分别由接地变压器（DKSC-1000/10.5型，不带二次线圈）、消弧线圈（XHDC1000/10.5/0110）、控制柜组成。7、站用电系统郭家滩矿井副井场地110kV变电站装设两台站用变压器，分别接于10KvⅠ、Ⅲ段母线上2台所用变压器低压侧分列运行。所用变选型为SC11-315/11，315kV干式变压器，接线形式为DYn11。站用电系统配电屏选用GCS-型屏，布置在主控室内，共5面屏，2面进线屏，2面出线屏以及1面母联屏。站用电电压为380/220V,采用三相四线制接线，接线形式为单母线分段。室外设置电源检修箱1台，工检修维护使用。8、直流系统本变电站直流电源选用智能型高频开关电源200Ah全封闭、免维护蓄电池组，全部设备组屏安装在主控室内。直流系统采用双套冗余高频开关电源充电装置，双电池组，直流系统电压为220V。直流系统采用单母线分段接线。交流进线采用双电源字头开关。9变电站综合自动系统变电站采用智能化变电站综合自动化系统，系统采用具有优良的互操作性和开放性IEC61850国...
