市政道路管线工程监理实施细则VIP免费

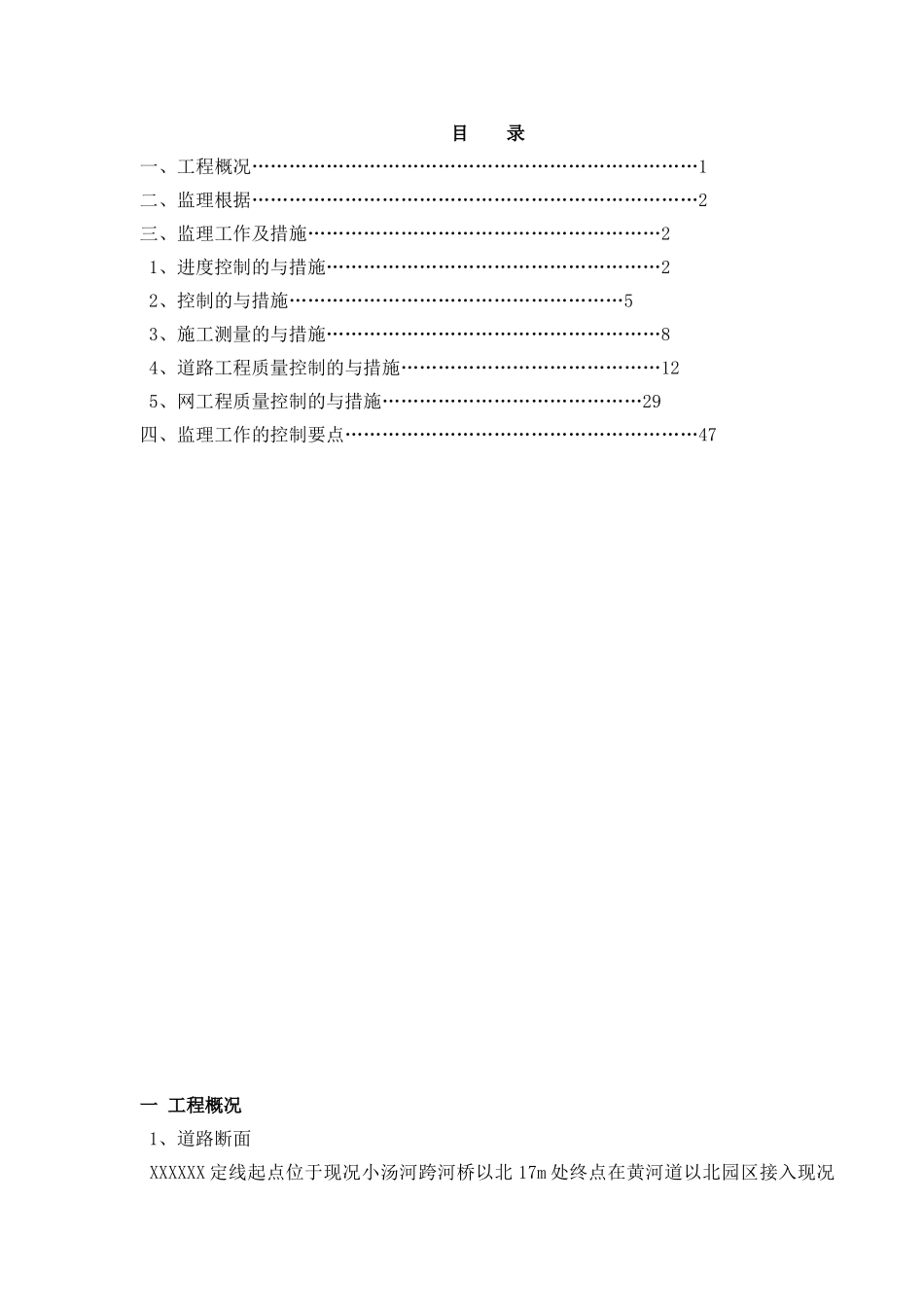

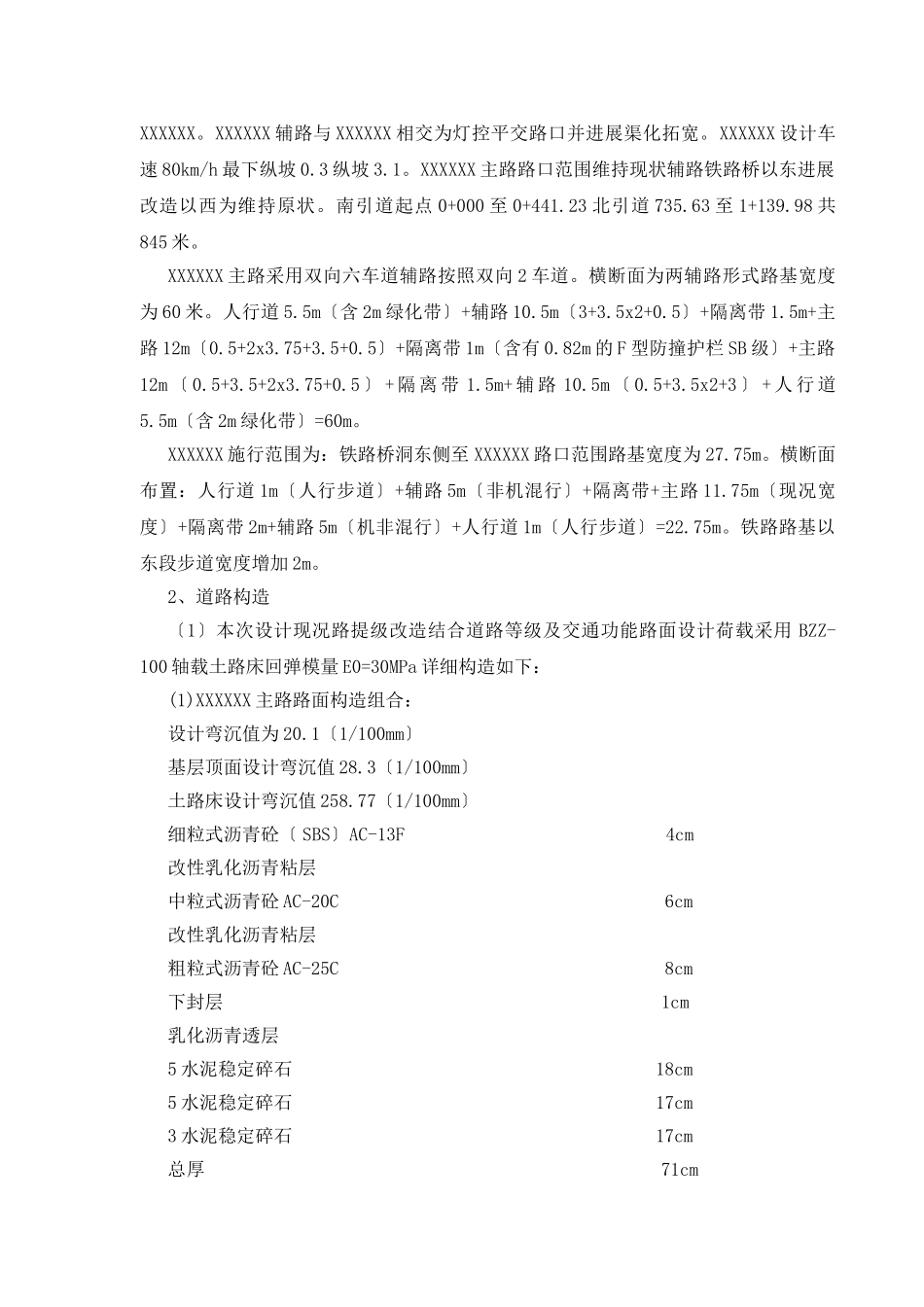

目录一、工程概况………………………………………………………………1二、监理根据………………………………………………………………2三、监理工作及措施…………………………………………………21、进度控制的与措施………………………………………………22、控制的与措施………………………………………………53、施工测量的与措施………………………………………………84、道路工程质量控制的与措施……………………………………125、网工程质量控制的与措施……………………………………29四、监理工作的控制要点…………………………………………………47一工程概况1、道路断面XXXXXX定线起点位于现况小汤河跨河桥以北17m处终点在黄河道以北园区接入现况XXXXXX。XXXXXX辅路与XXXXXX相交为灯控平交路口并进展渠化拓宽。XXXXXX设计车速80km/h最下纵坡0.3纵坡3.1。XXXXXX主路路口范围维持现状辅路铁路桥以东进展改造以西为维持原状。南引道起点0+000至0+441.23北引道735.63至1+139.98共845米。XXXXXX主路采用双向六车道辅路按照双向2车道。横断面为两辅路形式路基宽度为60米。人行道5.5m〔含2m绿化带〕+辅路10.5m〔3+3.5x2+0.5〕+隔离带1.5m+主路12m〔0.5+2x3.75+3.5+0.5〕+隔离带1m〔含有0.82m的F型防撞护栏SB级〕+主路12m〔0.5+3.5+2x3.75+0.5〕+隔离带1.5m+辅路10.5m〔0.5+3.5x2+3〕+人行道5.5m〔含2m绿化带〕=60m。XXXXXX施行范围为：铁路桥洞东侧至XXXXXX路口范围路基宽度为27.75m。横断面布置：人行道1m〔人行步道〕+辅路5m〔非机混行〕+隔离带+主路11.75m〔现况宽度〕+隔离带2m+辅路5m〔机非混行〕+人行道1m〔人行步道〕=22.75m。铁路路基以东段步道宽度增加2m。2、道路构造〔1〕本次设计现况路提级改造结合道路等级及交通功能路面设计荷载采用BZZ-100轴载土路床回弹模量E0=30MPa详细构造如下：(1)XXXXXX主路路面构造组合：设计弯沉值为20.1〔1/100mm〕基层顶面设计弯沉值28.3〔1/100mm〕土路床设计弯沉值258.77〔1/100mm〕细粒式沥青砼〔SBS〕AC-13F4cm改性乳化沥青粘层中粒式沥青砼AC-20C6cm改性乳化沥青粘层粗粒式沥青砼AC-25C8cm下封层1cm乳化沥青透层5水泥稳定碎石18cm5水泥稳定碎石17cm3水泥稳定碎石17cm总厚71cm本次施行范围根本处于路口范围同时考虑公交车站的设置适当进步路面构造设计采用主干路路面构造组合：设计完成值为21.7〔1/100mm〕基层顶面设计弯沉值30.7〔1/100mm〕土路床设计弯沉值258.77〔1/100mm〕细粒式沥青砼AC-13F4cm改性乳化沥青粘层中粒式沥青砼AC-20C6cm改性乳化沥青粘层粗粒式沥青砼AC-25C7cm下封层1cm乳化沥青透层5水泥稳定碎石16cm5水泥稳定碎石16cm3水泥稳定碎石16cm总厚66cmXXXXXX拓宽路面构造5MPa水泥混凝土24cm5水泥稳定碎石20cm3水泥稳定碎石20cm总厚cm〔3〕辅路路面构造：对原有的基层进展压实处理新建土基层及面层构造形式如下：现况基层压实后当量回弹模量205MPa细粒式沥青砼AC-13F4cm改性乳化沥青粘层中粒式沥青砼AC-20C6cm改性乳化沥青粘层粗粒式沥青砼AC-25C8cm下封层1cm乳化沥青透层5水泥稳定碎石18cm现况级配碎石基层40cm总厚77cm人行道构造组合：防滑透水步道砖6cm1：5干硬性水泥砂浆卧底2cmC15无砂混凝土15cm天然砂砾20cm总厚43cm〔4〕路缘石主辅隔离带新建缘石采用甲B型机且花岗岩立缘石尺寸为15x32x49.5cm；辅路外侧新建缘石采用甲D型机切花岗岩立缘石尺寸为15x25x49.5cm；步道外侧新建缘石采用甲F型机切花岗岩平缘石尺寸为8x12x49.5cm。二监理根据（1）本工程监理规划（2）本工程施工组织总设计（3）?建立工程监理规程?。（4）?建立工程监理?。（5）?秦皇岛工程建立监理暂行规定?。（6）本工程。（7）本工程建立批准的设计图纸。（8）建立与监理依法签订的建立工程委托监理合同。（9）建立与承包依法签订的建立工程施工合同。（10）河北建立监理行业所用表格（11）?城镇道路工程施工与质量验收?CJJ1-2021（12）?政排水渠工程质量检验评定?CJJ3三、监理工作的与措施1、进度控制的与措施进度控制贯穿于施工监理的全过程通过对方案的审批、方案的执行情况的检查和监视、影响进度因素的分析、进度方案的协调和调整等几个环...
