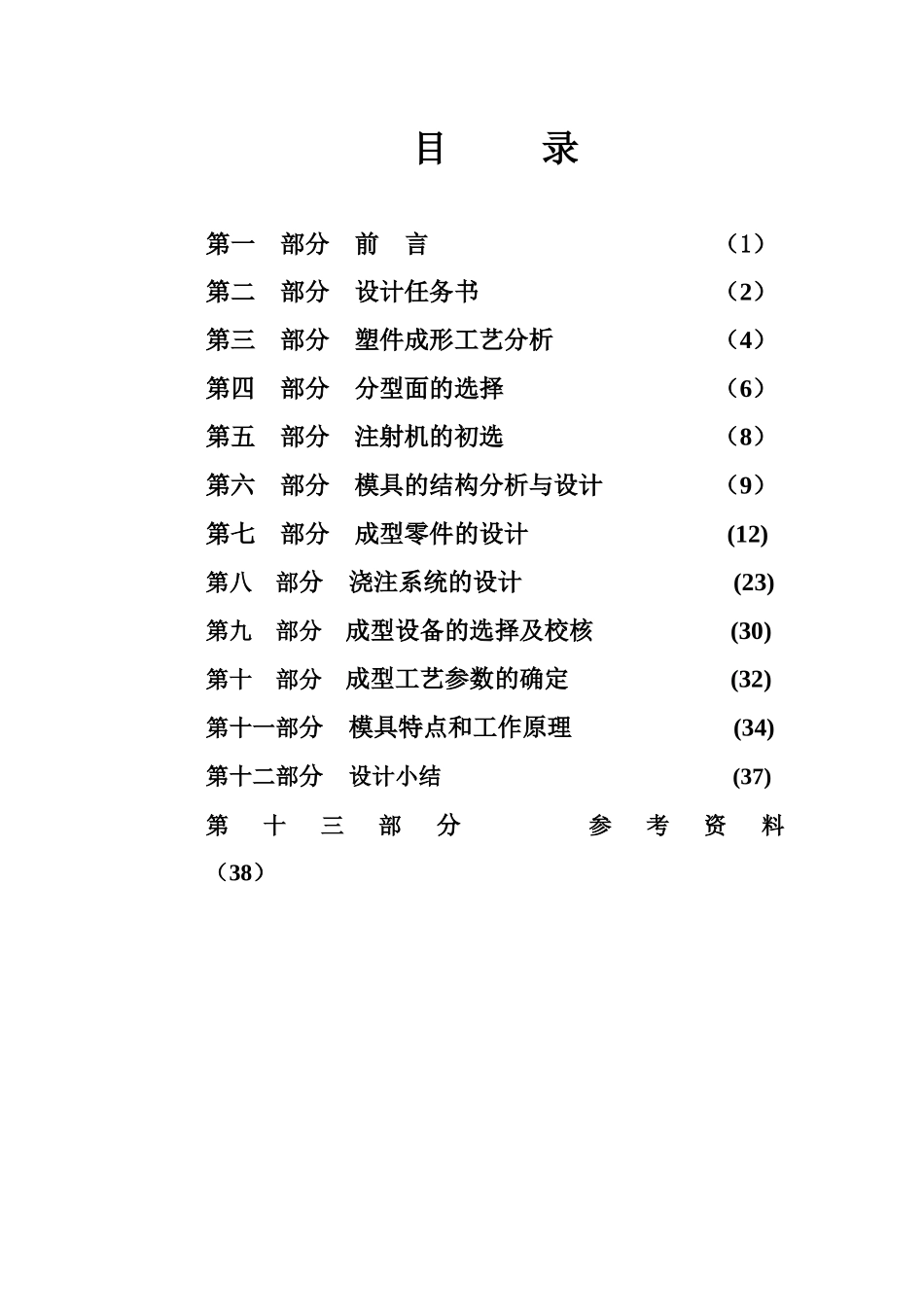

圆形塑件盖塑料模具设计目录第一部分前言（1）第二部分设计任务书（2）第三部分塑件成形工艺分析（4）第四部分分型面的选择（6）第五部分注射机的初选（8）第六部分模具的结构分析与设计（9）第七部分成型零件的设计(12)第八部分浇注系统的设计(23)第九部分成型设备的选择及校核(30)第十部分成型工艺参数的确定(32)第十一部分模具特点和工作原理(34)第十二部分设计小结(37)第十三部分参考资料（38）前言一个学期的课程即将结束，为检验这一个学期以来对于塑料模设计的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即我们将努力认真的完成此次课程设计，我们的课程设计题目为：手轮注塑模具设计。本次课程设计课题来源于生产实际，应用广泛，但成型难度相对较难，模具结构相对复杂，对我们初学模具设计的学生是一个很好的考验。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。本次设计以手轮注塑模具为主线，综合了成型工艺分析，模具结构分析，最后是模具的设计计算等一系列模具设计的所有过程。能很好的达到学以致用的效果。在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。在设计中除使用传统方法外，同时使用了AutoCAD、SolidWorks等软件。本次课程设计得到了廖秋慧老师和张效迅老师的关心指导。正因为老师的悉心指导和帮助，我们才得以解决一个又一个难题，最后完成课程设计，在此谨代表小组全体同学向老师表示感谢。由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师和同学批评指正。一、设计任务书1.1课程设计目的本课程设计的目的是使我们在学完《塑料模具设计》课程之后，巩固和加深对塑料模有关理论的认识，提高设计计算、制图和查阅参考资料的能力。使得我们能正确运用专业知识，初步掌握制定注塑工艺规程及进行注塑模具设计的原则和方法。在课程设计中应本着技术上先进、经济上合理的原则，制定注塑工艺规程和设计有关的注塑模具。①塑料制品名称：盖（如右图）②成型方法与设备：在适当的塑料注射机上注射成型；③塑料原料：ABS；④收缩率：.0.3%~0.8%；⑤塑件图：如图所示为制品的图样。二、塑件成形工艺分析ABS丙烯腈-丁二烯-苯乙烯共聚物化学和物理特性ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。注塑模工艺条件干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度：210~280C；建议温度：245C。模具温度：25…70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500~1000bar。注射速度：中高速度。典型用途汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。二、塑件的尺寸精度分析该塑件无尺寸精度特殊要求，所有尺寸均为自由尺寸，按MT5查取公差。其主要尺寸公差要求如表2.3.1—1所示：2.2塑件表面质量分析该塑件表面没有提出特殊要求，一般情况下外表面要求光洁，表面粗糙度可以取到。没有特殊要求时，塑件内部表面粗糙度可取。2.3塑件表面质量分析...
