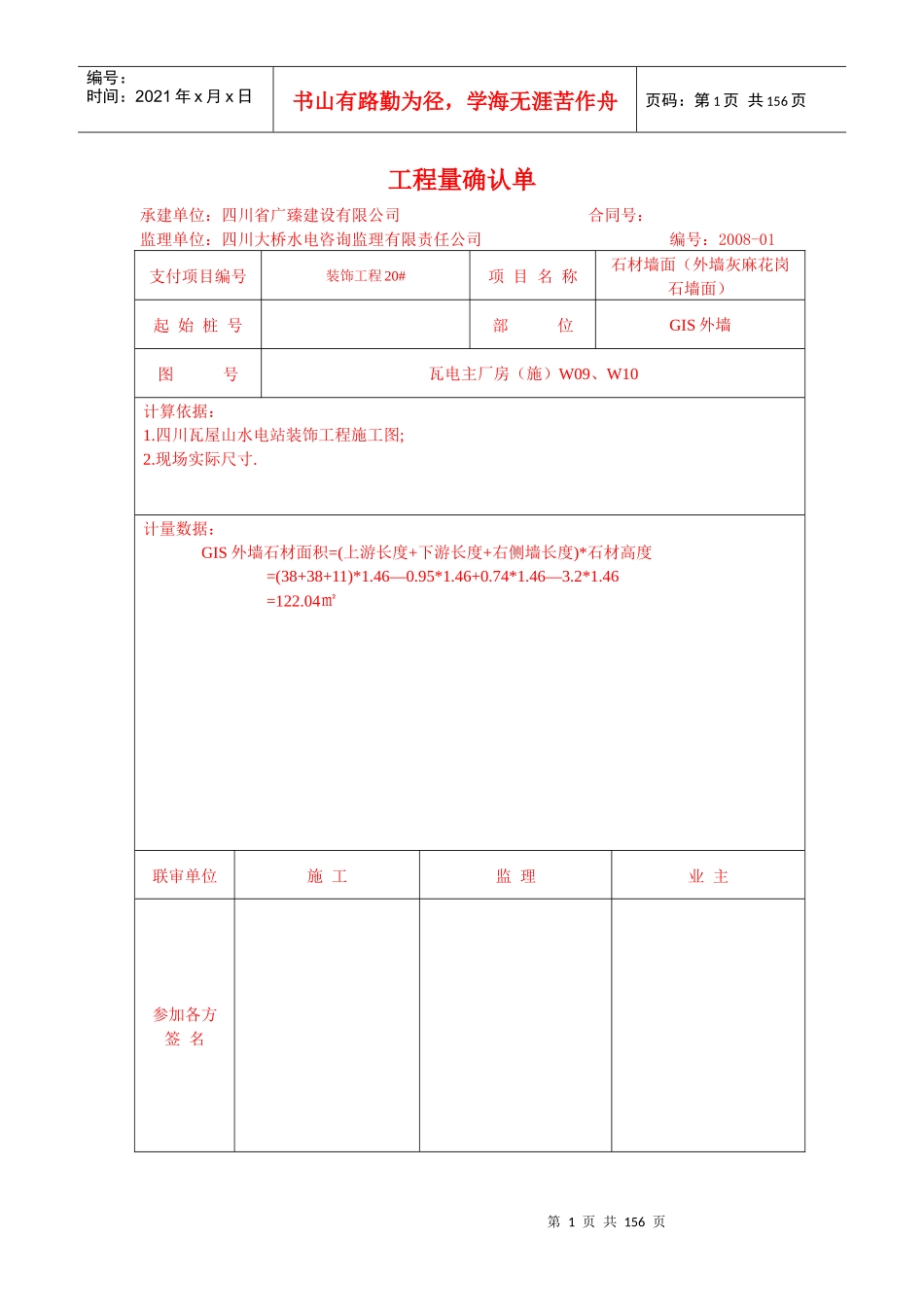

第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共156页工程量确认单承建单位：四川省广臻建设有限公司合同号：监理单位：四川大桥水电咨询监理有限责任公司编号：2008-01支付项目编号装饰工程20#项目名称石材墙面（外墙灰麻花岗石墙面）起始桩号部位GIS外墙图号瓦电主厂房（施）W09、W10计算依据：1.四川瓦屋山水电站装饰工程施工图;2.现场实际尺寸.计量数据：GIS外墙石材面积=(上游长度+下游长度+右侧墙长度)*石材高度=(38+38+11)*1.46—0.95*1.46+0.74*1.46—3.2*1.46=122.04㎡联审单位施工监理业主参加各方签名第2页共156页第1页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共156页日期工程量确认单承建单位：四川省广臻建设有限公司合同号：监理单位：四川大桥水电咨询监理有限责任公司编号：2008-02支付项目编号装饰工程21#项目名称干持石材钢骨架起始桩号部位GIS外墙图号瓦电主厂房（施）W09.W10计算依据：1.四川瓦屋山水电站装饰工程施工图;2.现场实际尺寸计量数据：GIS屋顶造型钢结构10#槽钢重量=(造型梁个数*槽钢长度*每个造型梁2根+造型梁个数*短槽钢长度)*千克/米=(28*1.8*2+28*0.7)*10.007=1204.84千克=1.2t6#槽钢重量=造型梁个数*每个造型梁2根*槽钢长度*千克/米=28*2*2.04*2.04*6.709=766千克=0.766t50*25*2方管重量=[39.1*12*2+13.98*12+(2.04*2+50)*56]3.02=5180.6千克=5.18t200*200*12铁板重量=造型梁个数*每个造型梁3块*每块体积*密度=28*3*0.2*0.2*0.012*7850=316.5千克=0.32t干挂石材骨架重量=(上游长度+下游长度+右侧长度)*两根*千克/米=(38+38+11)*2*3.77=665.98千克=0.66t合计:GIS干挂石材骨架重量为8.13t.联审单位施工监理业主第3页共156页第2页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共156页参加各方签名日期工程量确认单承建单位：四川省广臻建设有限公司合同号：监理单位：四川大桥水电咨询监理有限责任公司编号：2008-03支付项目编号装饰工程22#项目名称带骨架幕墙（明框玻璃幕墙）起始桩号部位GIS外墙图号瓦电主厂房（施）W09.W10计算依据：1.四川瓦屋山水电站装饰工程施工图;2.现场实际尺寸.计量数据:右侧上面玻璃幕墙面积=幕墙宽度*幕墙宽度*个数=2.57*2.67*2=13.72㎡右侧下面玻璃幕墙面积=幕墙宽度*幕墙宽度*个数=5.22*2.67*2=27.87㎡下游上面玻璃幕墙面积=幕墙宽度*幕墙宽度*个数=2.57*2.67*7=48.03㎡下游下面玻璃幕墙面积=幕墙宽度*幕墙宽度*个数=5.22*2.67*6=83.62㎡合计:GIS外墙带骨架幕墙（明框玻璃幕墙）面积为173.24㎡第4页共156页第3页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共156页联审单位施工监理业主参加各方签名日期工程量确认单承建单位：四川省广臻建设有限公司合同号：监理单位：四川大桥水电咨询监理有限责任公司编号：2008-04支付项目编号装饰工程23#项目名称带骨架幕墙（外墙壁铝塑板幕墙）起始桩号部位GIS外墙图号瓦电主厂房（施）W09.W10计算依据：1.四川瓦屋山水电站装饰工程施工图;2.现场实际尺寸.计量数据：1.上游面积=长*高银灰色铝塑幕墙：38*14.05+1.04*0.38*2+0.95*0.38-0.95*1.04=534.06㎡香槟色铝塑幕墙：（38-0.95+0.24）*0.32+38*2*0.32+1.3*0.32*14=42.08㎡2.右侧面积=长*高-窗洞+窗套银灰色铝塑幕墙：11.1*13.85-（1.78*5.22*2+1.78*2.57*2)+1.5*0.8=127.20㎡香槟色铝塑幕墙：(5.22+1.7+2.67)*0.69*4+1.78*0.69*4+11.2*0.32*4+0.32*1.2=46.1㎡3.下游面积=长*高-窗洞+窗套银灰色铝塑幕墙：38*13.85-(2.67*5.22*6)-(2.67*2.57*7)-3.9*5.5+5.5*0.38*2+38*0.9+2.67*0.34*6+3.9*0.34+2.2*38=501.95㎡香槟色铝塑幕墙：38*5*0.32-3.9*0.38*2+1.3*0.32*14+2.57*0.66*14+5.22*0.66*12+0.9*38+0.34*2.67*26=186.55㎡4.GIS房室内窗套面积=长*宽银灰色铝塑幕墙：[0.39*(2.67+5.22)*2]*6+[0.39*(2.67+2.57)*2*7]+0.15*0.15*52第5页共156页第4页共156页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共156页-0.83*0.39*4-0.74*0.39*12+0.39*(1.78+5.22)*4+0.39...
