尚枫嘉苑1#住宅楼主体工程泵送砼施工方案VIP免费

尚枫嘉苑1#住宅楼主体工程泵送砼施工方案_第1页
1/7
尚枫嘉苑1#住宅楼主体工程泵送砼施工方案_第2页
2/7
尚枫嘉苑1#住宅楼主体工程泵送砼施工方案_第3页
3/7

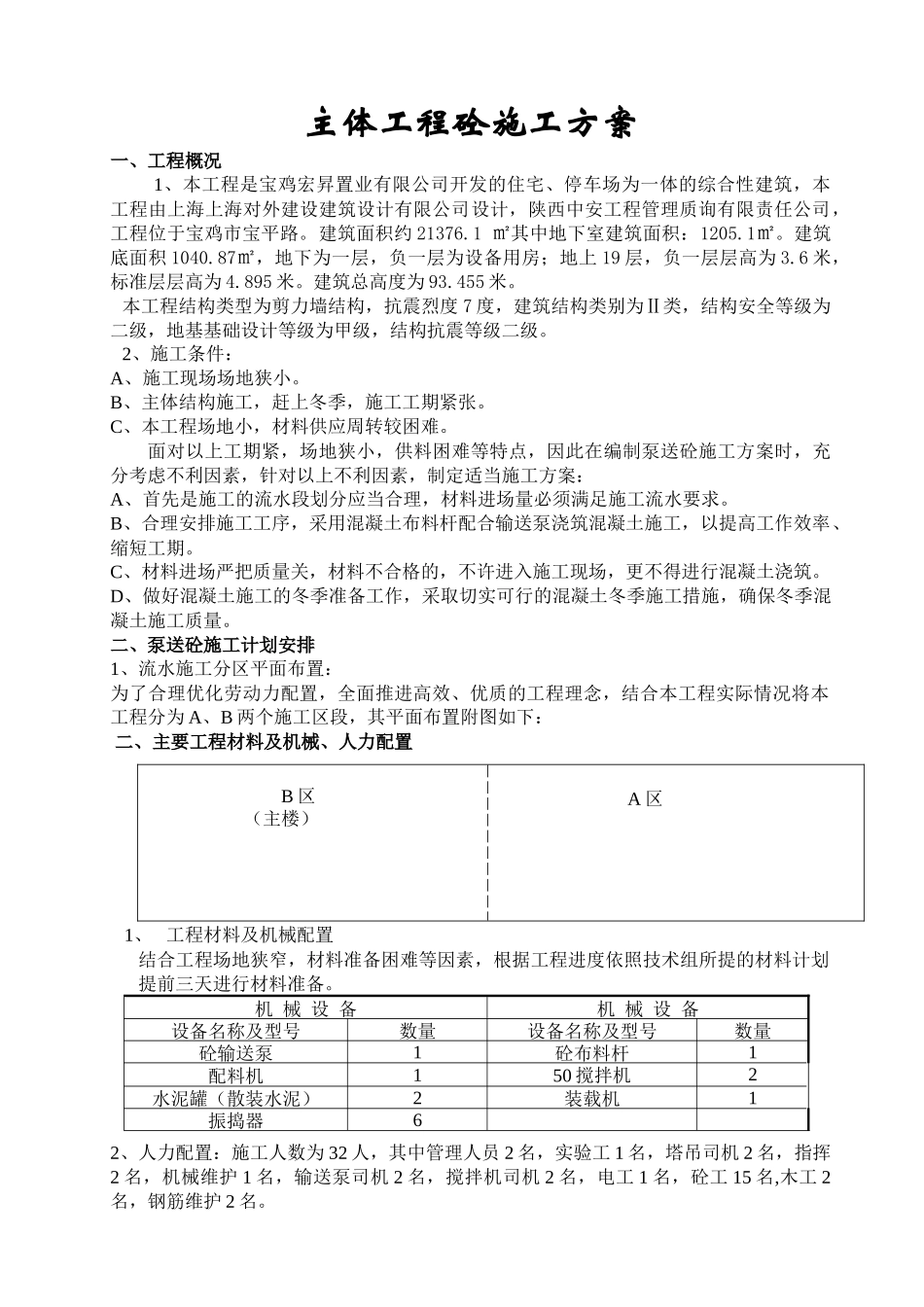

主体工程砼施工方案一、工程概况1、本工程是宝鸡宏昇置业有限公司开发的住宅、停车场为一体的综合性建筑,本工程由上海上海对外建设建筑设计有限公司设计,陕西中安工程管理质询有限责任公司,工程位于宝鸡市宝平路。建筑面积约21376.1㎡其中地下室建筑面积:1205.1㎡。建筑底面积1040.87㎡,地下为一层,负一层为设备用房;地上19层,负一层层高为3.6米,标准层层高为4.895米。建筑总高度为93.455米。本工程结构类型为剪力墙结构,抗震烈度7度,建筑结构类别为Ⅱ类,结构安全等级为二级,地基基础设计等级为甲级,结构抗震等级二级。2、施工条件:A、施工现场场地狭小。B、主体结构施工,赶上冬季,施工工期紧张。C、本工程场地小,材料供应周转较困难。面对以上工期紧,场地狭小,供料困难等特点,因此在编制泵送砼施工方案时,充分考虑不利因素,针对以上不利因素,制定适当施工方案:A、首先是施工的流水段划分应当合理,材料进场量必须满足施工流水要求。B、合理安排施工工序,采用混凝土布料杆配合输送泵浇筑混凝土施工,以提高工作效率、缩短工期。C、材料进场严把质量关,材料不合格的,不许进入施工现场,更不得进行混凝土浇筑。D、做好混凝土施工的冬季准备工作,采取切实可行的混凝土冬季施工措施,确保冬季混凝土施工质量。二、泵送砼施工计划安排1、流水施工分区平面布置:为了合理优化劳动力配置,全面推进高效、优质的工程理念,结合本工程实际情况将本工程分为A、B两个施工区段,其平面布置附图如下:二、主要工程材料及机械、人力配置1、工程材料及机械配置结合工程场地狭窄,材料准备困难等因素,根据工程进度依照技术组所提的材料计划提前三天进行材料准备。2、人力配置:施工人数为32人,其中管理人员2名,实验工1名,塔吊司机2名,指挥2名,机械维护1名,输送泵司机2名,搅拌机司机2名,电工1名,砼工15名,木工2名,钢筋维护2名。B区(主楼)A区机械设备机械设备设备名称及型号数量设备名称及型号数量砼输送泵1砼布料杆1配料机150搅拌机2水泥罐(散装水泥)2装载机1振捣器6三、工序过程流程及质量控制点1、工序过程控制流程示意图操作人员资质鉴定检查专职质检员监督材料质量合格证、复试报告单材料准备工准备阶段现场施工员劳动力准备技术交底技术人员(编制)主体砼施工技术交底自检预检专职检泵送砼浇筑技术员、质检员、班组技术复核分项评定开盘鉴定隐蔽工程分项工程评定资料整理技术员、质检、资料员养护记录质量证明资料计量记录四、砼泵送设备及管道的布置结合本工程剪力墙砼施工量大,工期紧,质量要求高等特点采用砼输送泵配置旋转半径6米的移置式砼布料杆浇筑砼。1、砼泵的选择根据砼输送管水平长度、最大水平输送距离及砼泵的泵送能力,选择HBT60砼输送泵,最大出口输出压力为4.62Mpa,浇筑砼量16~58m3/h。2、砼泵的布置要求在泵送砼施工中,砼泵的放置是一个关键。因此砼泵的布置应按下列条件考虑:(1)砼泵设置处,应场地平整、坚实,具有重车行走条件。(2)砼泵应尽可能靠近浇筑地点,尽量减少输送距离。(3)考虑到材料供应快捷方便,便于砼泵的清洗,其停放位置具备良好的排水设施,并且供水供电方便。(4)在砼泵作业范围内,不得有阻碍物、高压电线,同时要采取防范高空坠物的措施。3、砼输送管道砼输送管道主要包括直管、弯管(45°、90°、135°)、软管、管接头。(1)软管的主要作用,装在输送管末端直接布料,其长度5~8m,要求柔软、轻便和耐用,便于人工搬动。(2)管接头主要用于管子之间的连接,各管卡不得与地面或支撑物接触,并留有一定间隙,以便快速装拆和及时处理堵管部位。4、配管设计要点(1)为减少压力损失尽量少用弯管和软管,输送管的辅设应保证安全施工,便于管道故障的排除和装拆修的方便。施工准备阶段(2)管线要求布置横平竖直,在同一管线中应用相同管径的砼输送管,同时在采用新旧管段时,应将新管布置在泵送压力较大处。(3)垂直管路铺设时,随着高度的增加,混凝土有回流的趋势,解决的办法是在泵和垂直管路间铺设一定长度的水平管路,以便产生较大的阻力阻止混凝土回流,一般水平管路长度不应少于垂直路长...
