开关电源电气性能测试规范VIP免费

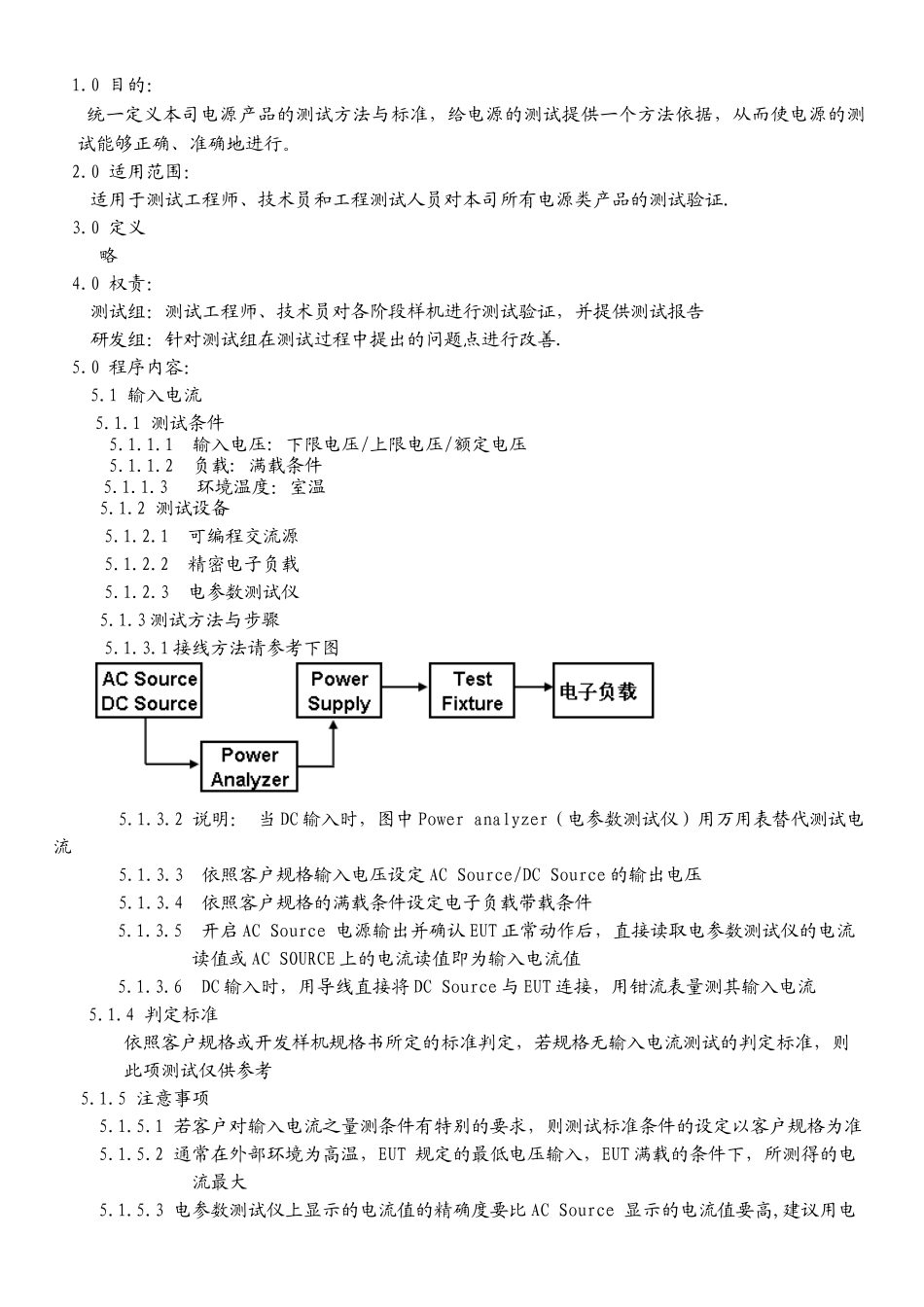

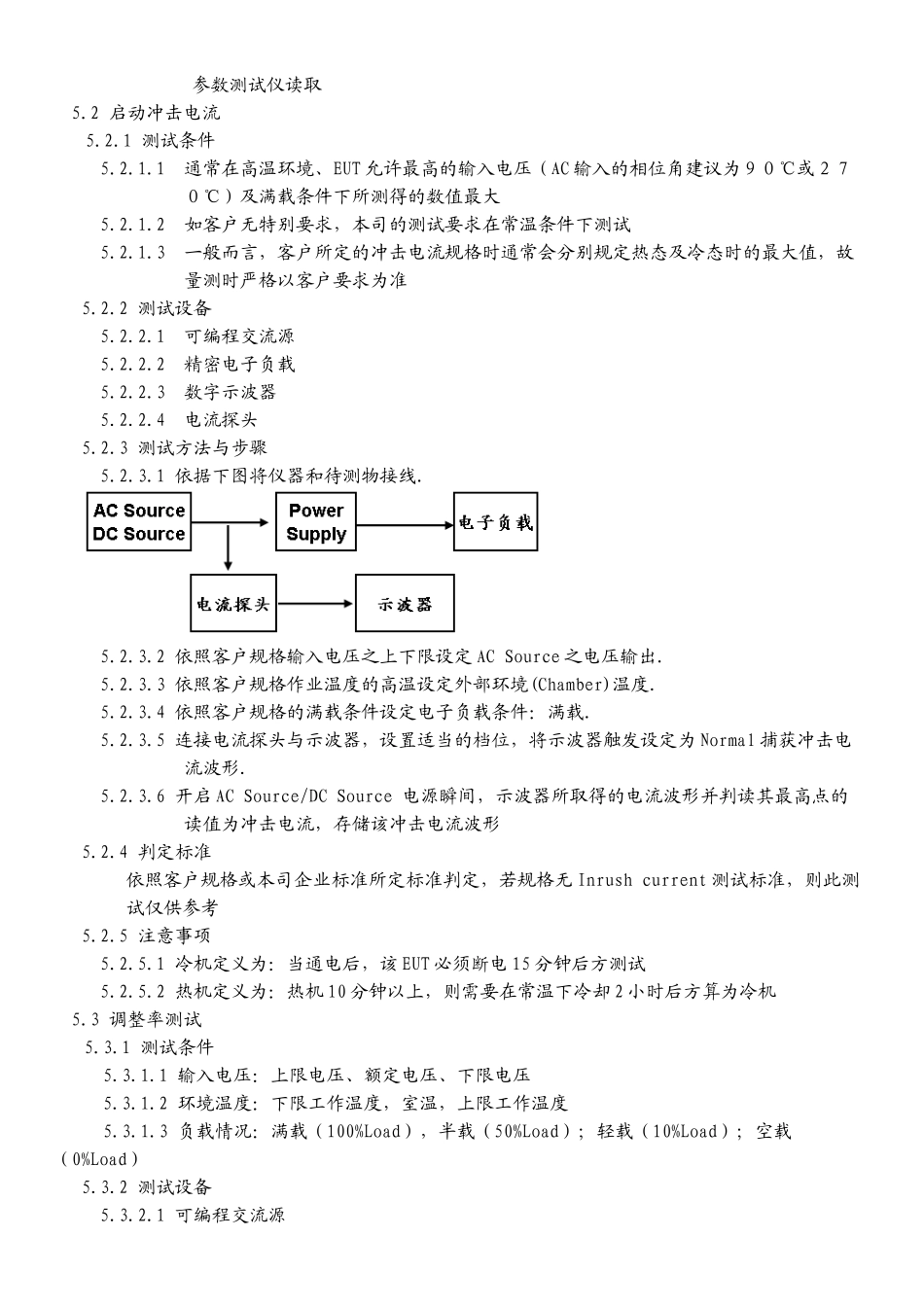

1.0目的：统一定义本司电源产品的测试方法与标准，给电源的测试提供一个方法依据，从而使电源的测试能够正确、准确地进行。2.0适用范围：适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的测试验证.3.0定义略4.0权责：测试组：测试工程师、技术员对各阶段样机进行测试验证，并提供测试报告研发组：针对测试组在测试过程中提出的问题点进行改善.5.0程序内容：5.1输入电流5.1.1测试条件5.1.1.1输入电压:下限电压/上限电压/额定电压5.1.1.2负载:满载条件5.1.1.3环境温度：室温5.1.2测试设备5.1.2.1可编程交流源5.1.2.2精密电子负载5.1.2.3电参数测试仪5.1.3测试方法与步骤5.1.3.1接线方法请参考下图5.1.3.2说明：当DC输入时，图中Poweranalyzer（电参数测试仪）用万用表替代测试电流5.1.3.3依照客户规格输入电压设定ACSource/DCSource的输出电压5.1.3.4依照客户规格的满载条件设定电子负载带载条件5.1.3.5开启ACSource电源输出并确认EUT正常动作后，直接读取电参数测试仪的电流读值或ACSOURCE上的电流读值即为输入电流值5.1.3.6DC输入时，用导线直接将DCSource与EUT连接，用钳流表量测其输入电流5.1.4判定标准依照客户规格或开发样机规格书所定的标准判定，若规格无输入电流测试的判定标准，则此项测试仅供参考5.1.5注意事项5.1.5.1若客户对输入电流之量测条件有特别的要求，则测试标准条件的设定以客户规格为准5.1.5.2通常在外部环境为高温，EUT规定的最低电压输入，EUT满载的条件下，所测得的电流最大5.1.5.3电参数测试仪上显示的电流值的精确度要比ACSource显示的电流值要高,建议用电参数测试仪读取5.2启动冲击电流5.2.1测试条件5.2.1.1通常在高温环境、EUT允许最高的输入电压（AC输入的相位角建议为９０℃或２７０℃）及满载条件下所测得的数值最大5.2.1.2如客户无特别要求，本司的测试要求在常温条件下测试5.2.1.3一般而言，客户所定的冲击电流规格时通常会分别规定热态及冷态时的最大值，故量测时严格以客户要求为准5.2.2测试设备5.2.2.1可编程交流源5.2.2.2精密电子负载5.2.2.3数字示波器5.2.2.4电流探头5.2.3测试方法与步骤5.2.3.1依据下图将仪器和待测物接线.5.2.3.2依照客户规格输入电压之上下限设定ACSource之电压输出.5.2.3.3依照客户规格作业温度的高温设定外部环境(Chamber)温度.5.2.3.4依照客户规格的满载条件设定电子负载条件：满载.5.2.3.5连接电流探头与示波器，设置适当的档位，将示波器触发设定为Normal捕获冲击电流波形.5.2.3.6开启ACSource/DCSource电源瞬间，示波器所取得的电流波形并判读其最高点的读值为冲击电流，存储该冲击电流波形5.2.4判定标准依照客户规格或本司企业标准所定标准判定，若规格无Inrushcurrent测试标准，则此测试仅供参考5.2.5注意事项5.2.5.1冷机定义为：当通电后，该EUT必须断电15分钟后方测试5.2.5.2热机定义为：热机10分钟以上，则需要在常温下冷却2小时后方算为冷机5.3调整率测试5.3.1测试条件5.3.1.1输入电压：上限电压、额定电压、下限电压5.3.1.2环境温度：下限工作温度，室温，上限工作温度5.3.1.3负载情况：满载（100%Load），半载（50%Load）；轻载（10%Load）；空载（0%Load）5.3.2测试设备5.3.2.1可编程交流源5.3.2.2精密电子负载5.3.2.3恒温恒湿箱5.3.3测试方法与步骤4.3.3.1依据下图将仪器和待测物接线。5.3.3.2依客户规格或开发规格切换至适当电压和频率。5.3.3.3依客户规格或开发规格设定各组负载。如无要求则需综合各种负载组合进行测试。5.3.3.4电压调整率:以额定负载条件下，由输入电压变化所造成其输出电压偏差率的百分比。计算公式：|V1-V0|/V0*100%和|V2-V0|/V0*100%V1为低电压输入时输出值；V2为高电压输入时输出值；V0为额定电压输入时输出值，两者取最大值。5.3.3.5负载调整率:以额定电压输入，由于负载的变化所造成其输出电压偏差的百分比。计算公式：|V1-V0|/V0*100%和|V2-V0|/V0*100%V1为负载变化时输出电压的最小值；V2为负载变化时输出电压的最大值；V0为输出电压整定值（额定输入电压，输出半载时，测得的输出电压值）。5.3.3.6稳压精度:就是LINEREGULATION和LOADREGULAITON的综合测试。计...
