平煤集团十三矿供电远程监测监控系统技术方案VIP免费

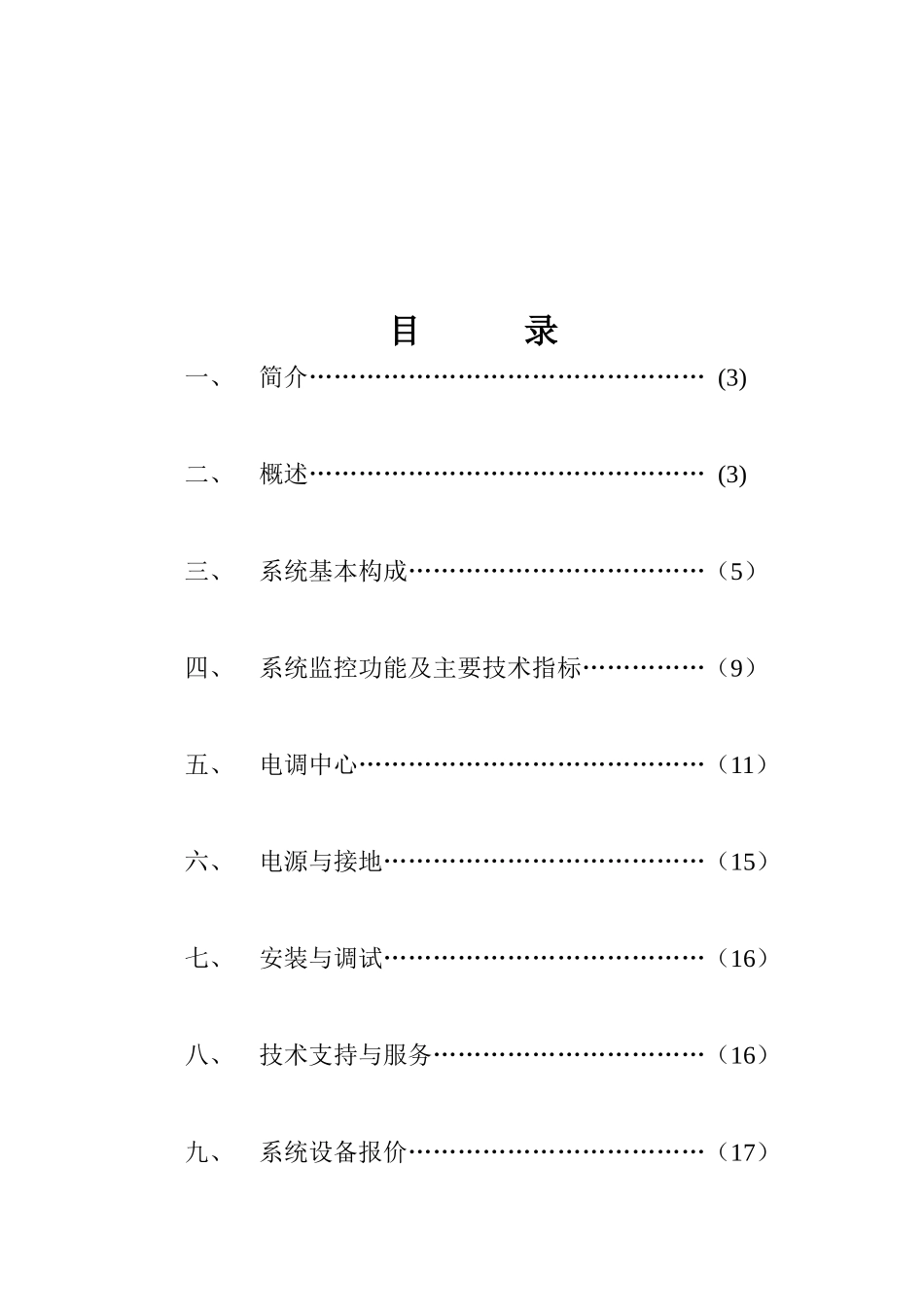

平煤集团十三矿井下供电远程监测监控系统技术方案常州市利安矿用设备厂（常州市武进矿用设备厂）2007-4-15目录一、简介…………………………………………(3)二、概述…………………………………………(3)三、系统基本构成………………………………（5）四、系统监控功能及主要技术指标……………（9）五、电调中心……………………………………（11）六、电源与接地…………………………………（15）七、安装与调试…………………………………（16）八、技术支持与服务……………………………（16）九、系统设备报价………………………………（17）一．简介常州市利安矿用设备厂(常州市武进矿用设备厂)始建于一九八八年，是煤炭行业生产矿用隔爆型高压真空配电装置和矿用隔爆真空磁力起动器的专业厂家。为了适应市场经济发展的需求，企业创建了东南自动化研究所，引进了高科技人才，广泛吸收国内外自动化领域的最新研究成果，研制具有国内外先进水平的自动化成套技术装备。现已研制成功KJ118煤矿井下供电监测监控无人值守的自动化系统、KTK（80）矿用隔爆兼本安型可编程控制装置以及其配套的传感器如：KGBR2-拉绳急停传感器；KGPR1-跑偏开关；KGS1-速度传感器等新产品，使之更广泛应用于煤矿、电力、港口、冶金等行业。煤矿井下电力系统尤其集中监控、无人值守、电力的调度更为完善合理。工厂将从单一的煤矿产品逐步发展为电力、港口、冶金，建材等其他各种行业服务，为提高我国工业自动化水平做出新的贡献。企业位于我国经济最繁荣的长江三角洲，312国道江苏省常州戚墅堰段，交通十分方便。厂区占地面积165000平方米，建筑面积62600平方米，是一个花园式的科研单位和制造企业，环境优雅，实力雄厚。现有固定资产8500万元，流动资金5500余万元。2006年销售产值1.25亿，利税2000多万元元。企业现有职工200余名，技术人员占25%，具有高级技术职称的有18名，其中：教授、研究员、博士生5名。下设厂部办公室、营销中心、生产技术中心、质量保证部等部门，生产，检测设备齐全，具有一定实力的生产能力，产品销于全国各大煤矿，质量稳定，尤其是华东各大煤矿，产品覆盖率达80%以上，产品质量深受用户好评。二．概述井下供电是煤矿生产的根本动力，全力保障井下电网供电安全将从源头保障煤矿的安全生产，是煤矿企业安全生产的重中之重。现在最迫切的需求是，如何实现在地面对运行中的井下电网信息进行采集、传输、显示，同时进行控制，做到足不出户对井下情况了如指掌、应对及时准确。近年来，煤矿对井下采区变电所及中央变电所装备电力监控系统日益重视，尤其希望采区变电所实现无人值守，采用遥测、遥信、遥控。嵌入式数字处理器采集变电所高、低压开关的电量参数和开关量，实现遥控，已从20世纪90年代流行的单片机主流芯片发展到21世纪初的DSP芯片。主机软件已从WINDOWS环境下的单机版发展到目前开放式组态网络版，支持多种网络协议，如TCP/IP协议等。KJ118远程电力监测、监控系统是一种结合电脑监视控制、信息远距离高速传输及煤矿井下供电设备信息实时采集与控制等技术于一身的综合性的监视、控制系统。KJ118变电所自动化系统的优越性有几个方面：（1）安全性：利用屏幕显示器可以连续监测电力系统的运行情况，及时发现事故，有助于防止事故扩大和缩短停电时间。（2）经济性：合理地调配电力，为用户减轻电费支出。（3）提高电网运行质量：运用计算机监测管理平抑电力负荷的峰谷，使电网在较为经济合理的条件下运行。（4）运行记录自动化。（5）减员提效、无人职守。（6）组网功能：利用计算机组成局域网，可以很方便地在各职能部门设置工作站，使各级领导在办公室就可以及时了解到整个电网的运行情况。由于采区变电所位于瓦斯、湿度较大的井下垌室中，环境比较恶劣，电磁干扰极强，客观条件极大的限制了地面电力监测系统直接应用于井下，因此国内一直没有开发出比较成功的相关产品。常州市利安矿用设备厂在井下高、低隔爆开关及数字化综合保护器的开发、研制及生产方面拥有多年经验、众多的用户和成熟的技术。在此基础上，开发出了电力监测与电力保护合一的综合保护装置，直接代替采...
