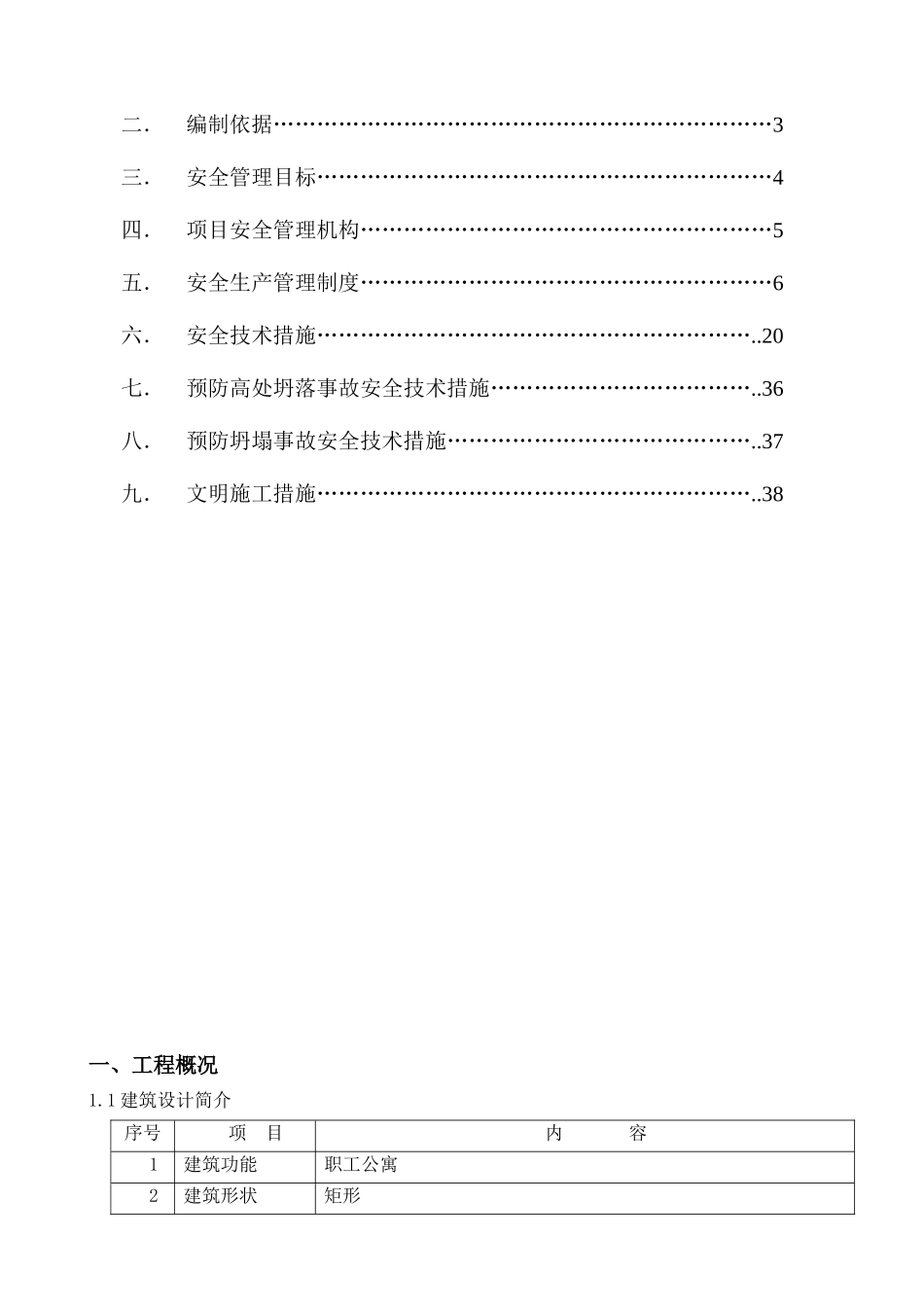

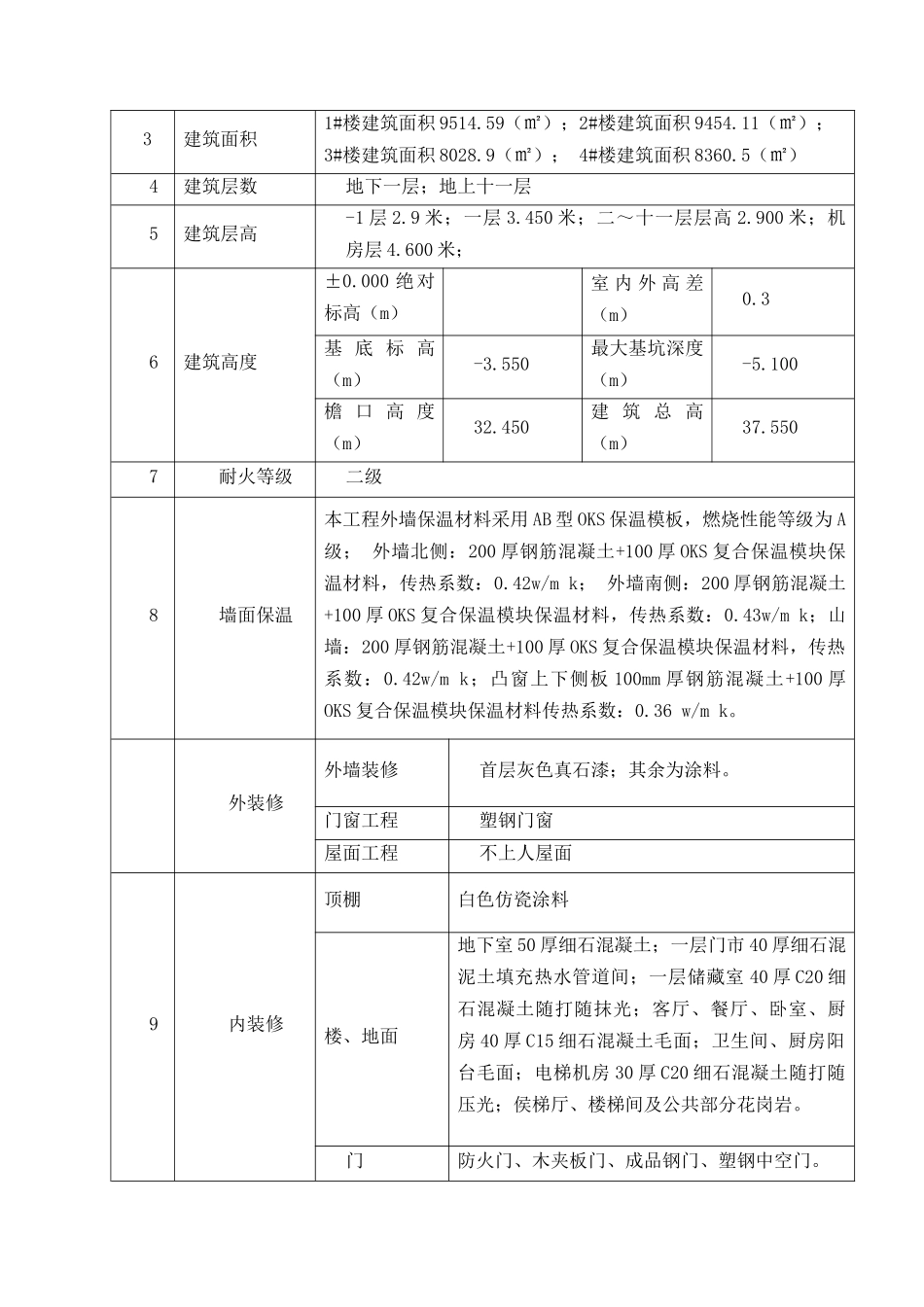

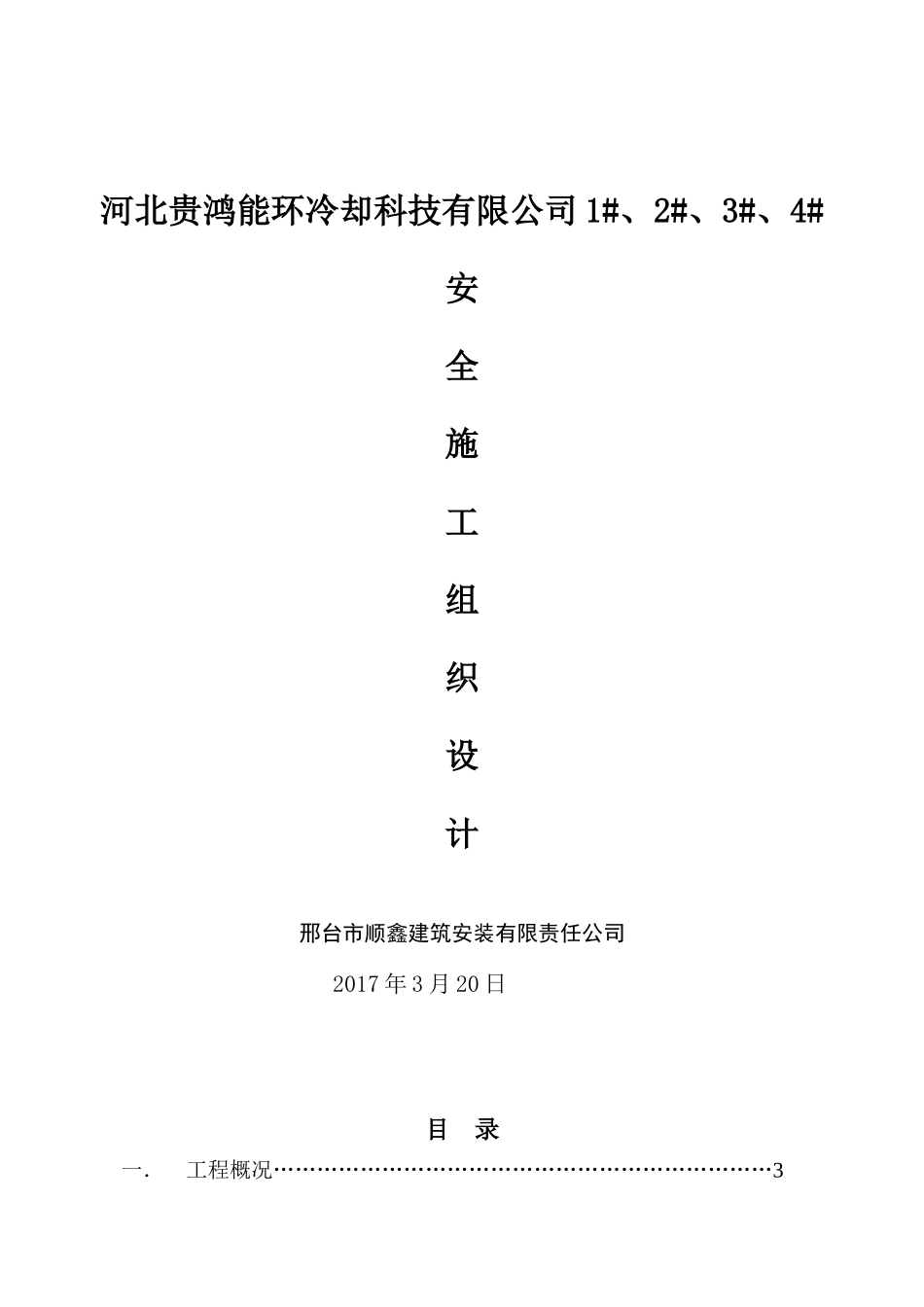

河北贵鸿能环冷却科技有限公司1#、2#、3#、4#安全施工组织设计邢台市顺鑫建筑安装有限责任公司2017年3月20日目录一．工程概况……………………………………………………………3二．编制依据……………………………………………………………3三．安全管理目标………………………………………………………4四．项目安全管理机构…………………………………………………5五．安全生产管理制度…………………………………………………6六．安全技术措施……………………………………………………..20七．预防高处坍落事故安全技术措施………………………………..36八．预防坍塌事故安全技术措施……………………………………..37九．文明施工措施……………………………………………………..38一、工程概况1.1建筑设计简介序号项目内容1建筑功能职工公寓2建筑形状矩形3建筑面积1#楼建筑面积9514.59（㎡）；2#楼建筑面积9454.11（㎡）；3#楼建筑面积8028.9（㎡）；4#楼建筑面积8360.5（㎡）4建筑层数地下一层；地上十一层5建筑层高-1层2.9米；一层3.450米；二～十一层层高2.900米；机房层4.600米；6建筑高度±0.000绝对标高（m）室内外高差（m）0.3基底标高（m）-3.550最大基坑深度（m）-5.100檐口高度（m）32.450建筑总高（m）37.5507耐火等级二级8墙面保温本工程外墙保温材料采用AB型OKS保温模板，燃烧性能等级为A级；外墙北侧：200厚钢筋混凝土+100厚OKS复合保温模块保温材料，传热系数：0.42w/mk；外墙南侧：200厚钢筋混凝土+100厚OKS复合保温模块保温材料，传热系数：0.43w/mk；山墙：200厚钢筋混凝土+100厚OKS复合保温模块保温材料，传热系数：0.42w/mk；凸窗上下侧板100mm厚钢筋混凝土+100厚OKS复合保温模块保温材料传热系数：0.36w/mk。外装修外墙装修首层灰色真石漆；其余为涂料。门窗工程塑钢门窗屋面工程不上人屋面9内装修顶棚白色仿瓷涂料楼、地面地下室50厚细石混凝土；一层门市40厚细石混泥土填充热水管道间；一层储藏室40厚C20细石混凝土随打随抹光；客厅、餐厅、卧室、厨房40厚C15细石混凝土毛面；卫生间、厨房阳台毛面；电梯机房30厚C20细石混凝土随打随压光；侯梯厅、楼梯间及公共部分花岗岩。门防火门、木夹板门、成品钢门、塑钢中空门。10防水工程地下基础底板及地下室外墙、顶板楼板，抗渗等级为P6。地下室底板及外墙防水4厚聚氨酯胎高聚合物改性沥青防水。屋面防水等级Ⅱ级；4厚SBS。卫生间1.5厚聚氨酯1.2结构设计概况序号项目内容1结构形式基础结构形式伐板基础主体结构形式剪力墙结构屋顶结构形式平顶屋面2土质水位土质分层情况本工程基础坐落在第一层粉土上，天然地基承载力特征值为110KPa,不满足承载力的要求，故此采用CFG桩复合地基进行地基处理，要求处理后的地基承载力特征不小于220KPa。地下水不判别地基承载力承载力特征值约为2205混凝土强度等级垫层：C15;基础C30；地下一层所有构件C30;一层至顶层墙、梁、板C25;楼梯随各层梁板；构造柱及其他构件C20;6抗震设防工程设防烈度6度7抗震等级剪力墙抗震等级四级8钢筋接头形式≥Ф16直螺纹机械连接其它绑扎搭接9结构断面尺寸基础底板厚度（mm）600墙厚度（mm）250；200；100梁断面尺寸（mm）200×350；200×400；200×350；200×450；200×500。楼板厚度（mm）180；100；120；110。11楼梯结构形式现浇钢筋混凝土之字12结构砼工程预防碱集料反应管理类别及有害物质环境质量要求一类：最大水胶比0.65，最大氯离子含量0.3%；最大碱含量不限制。二a类：最大水胶比0.55；最大氯离子含量0.2%；最大碱含量3.0Kg/m3。二b：最大水胶比0.55；最大氯离子含量0.15%；最大碱含量3.0Kg/m3二、编制依据1、中华人民共和国行业标准《建筑施工安全检查标准》JGJ59—99。2、中华人民共和国行业标准《施工现场临时用电安全技术规范》JGJ46-88。3、中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ80-91。4、中华人民共和国行业标准《龙门架及井架物料提升机安全技术规范》JGJ88-92。5、中华人民共和国行业标准《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000。6、中华人民共和国行业标准《建筑施工扣件式钢管脚手...
