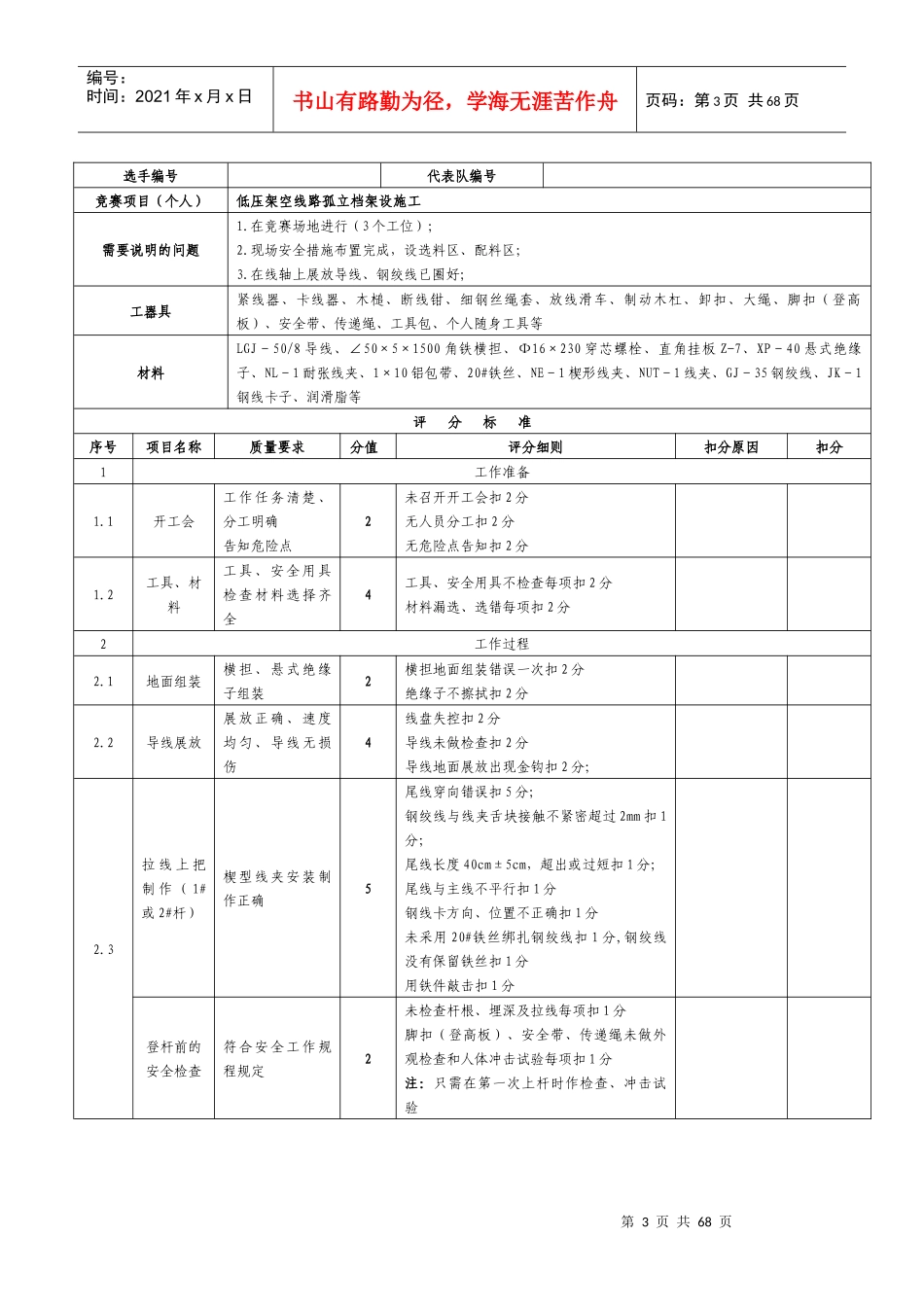

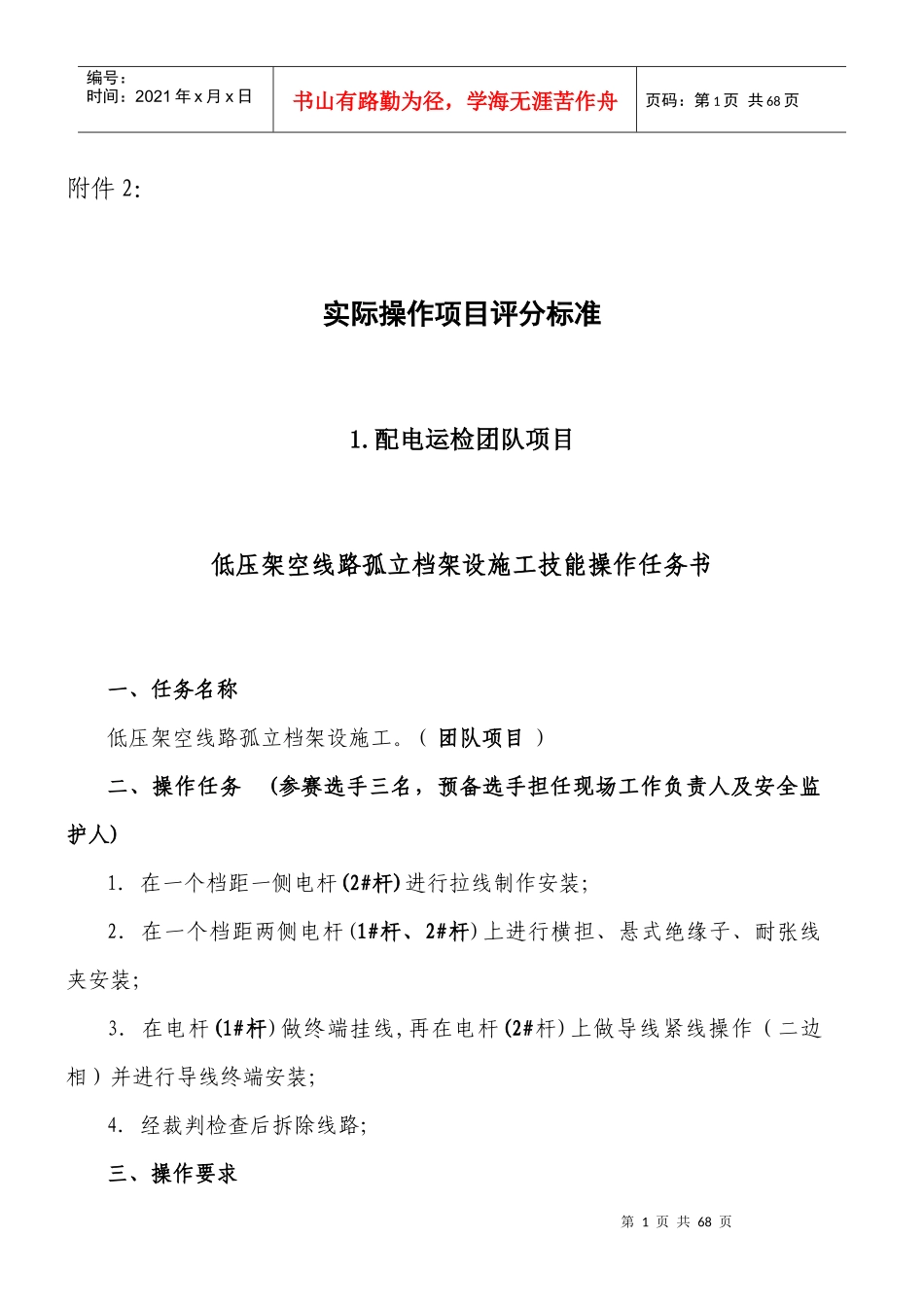

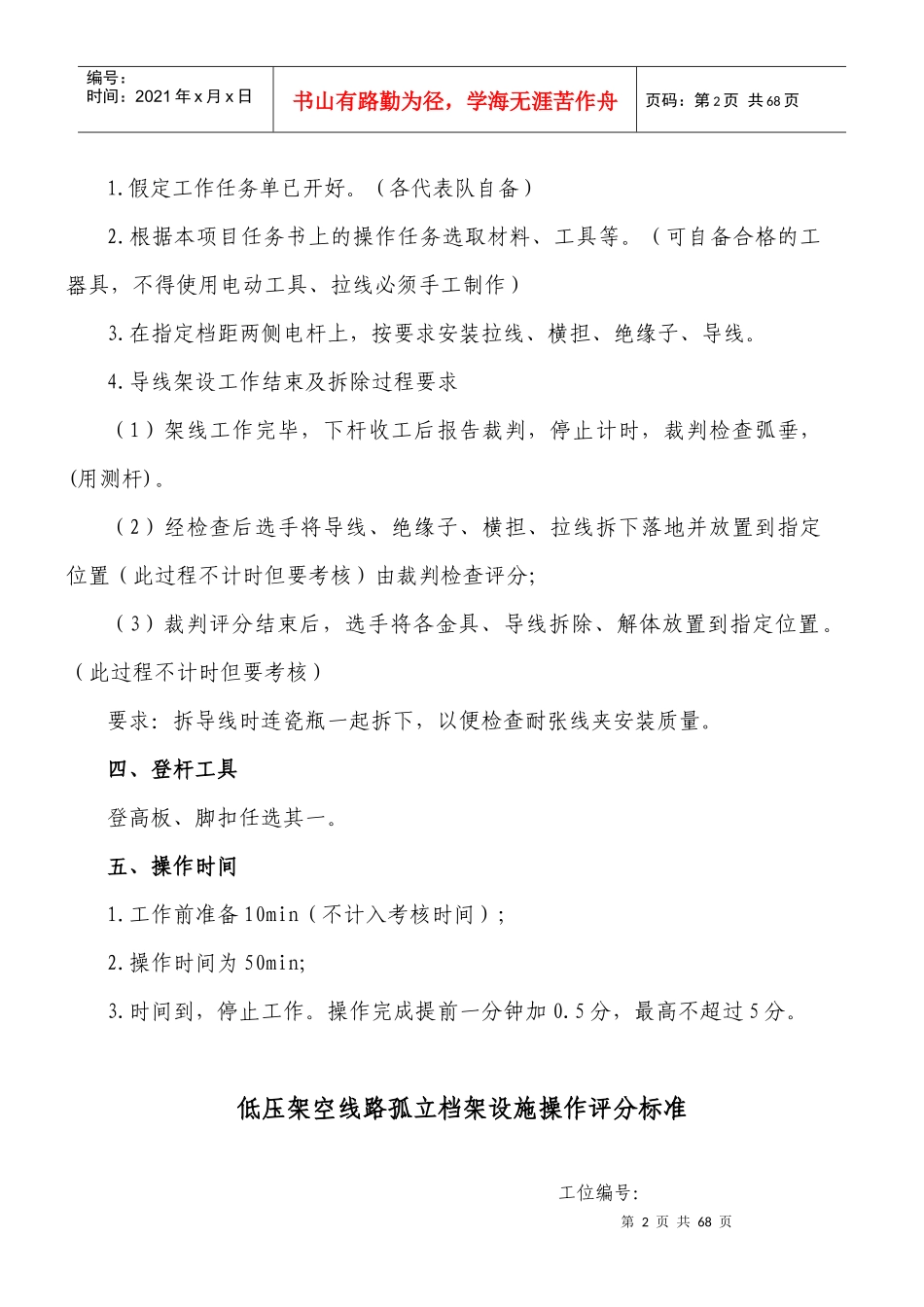

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页附件2：实际操作项目评分标准1.配电运检团队项目低压架空线路孤立档架设施工技能操作任务书一、任务名称低压架空线路孤立档架设施工。(团队项目)二、操作任务(参赛选手三名，预备选手担任现场工作负责人及安全监护人)1．在一个档距一侧电杆(2#杆)进行拉线制作安装；2．在一个档距两侧电杆(1#杆、2#杆)上进行横担、悬式绝缘子、耐张线夹安装；3．在电杆(1#杆)做终端挂线,再在电杆(2#杆)上做导线紧线操作（二边相）并进行导线终端安装；4．经裁判检查后拆除线路；三、操作要求第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页1.假定工作任务单已开好。（各代表队自备）2.根据本项目任务书上的操作任务选取材料、工具等。（可自备合格的工器具，不得使用电动工具、拉线必须手工制作）3.在指定档距两侧电杆上，按要求安装拉线、横担、绝缘子、导线。4.导线架设工作结束及拆除过程要求（1）架线工作完毕，下杆收工后报告裁判，停止计时，裁判检查弧垂，(用测杆)。（2）经检查后选手将导线、绝缘子、横担、拉线拆下落地并放置到指定位置（此过程不计时但要考核）由裁判检查评分；（3）裁判评分结束后，选手将各金具、导线拆除、解体放置到指定位置。（此过程不计时但要考核）要求：拆导线时连瓷瓶一起拆下，以便检查耐张线夹安装质量。四、登杆工具登高板、脚扣任选其一。五、操作时间1.工作前准备10min（不计入考核时间）；2.操作时间为50min;3.时间到，停止工作。操作完成提前一分钟加0.5分，最高不超过5分。低压架空线路孤立档架设施操作评分标准工位编号：第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页选手编号代表队编号竞赛项目（个人）低压架空线路孤立档架设施工需要说明的问题1.在竞赛场地进行（3个工位）；2.现场安全措施布置完成，设选料区、配料区；3.在线轴上展放导线、钢绞线已圈好；工器具紧线器、卡线器、木槌、断线钳、细钢丝绳套、放线滑车、制动木杠、卸扣、大绳、脚扣（登高板）、安全带、传递绳、工具包、个人随身工具等材料LGJ－50/8导线、∠50×5×1500角铁横担、Φ16×230穿芯螺栓、直角挂板Z-7、XP－40悬式绝缘子、NL－1耐张线夹、1×10铝包带、20#铁丝、NE－1楔形线夹、NUT－1线夹、GJ－35钢绞线、JK－1钢线卡子、润滑脂等评分标准序号项目名称质量要求分值评分细则扣分原因扣分1工作准备1.1开工会工作任务清楚、分工明确告知危险点2未召开开工会扣2分无人员分工扣2分无危险点告知扣2分1.2工具、材料工具、安全用具检查材料选择齐全4工具、安全用具不检查每项扣2分材料漏选、选错每项扣2分2工作过程2.1地面组装横担、悬式绝缘子组装2横担地面组装错误一次扣2分绝缘子不擦拭扣2分2.2导线展放展放正确、速度均匀、导线无损伤4线盘失控扣2分导线未做检查扣2分导线地面展放出现金钩扣2分；2.3拉线上把制作（1#或2#杆）楔型线夹安装制作正确5尾线穿向错误扣5分；钢绞线与线夹舌块接触不紧密超过2mm扣1分；尾线长度40cm±5cm，超出或过短扣1分；尾线与主线不平行扣1分钢线卡方向、位置不正确扣1分未采用20#铁丝绑扎钢绞线扣1分,钢绞线没有保留铁丝扣1分用铁件敲击扣1分登杆前的安全检查符合安全工作规程规定2未检查杆根、埋深及拉线每项扣1分脚扣（登高板）、安全带、传递绳未做外观检查和人体冲击试验每项扣1分注：只需在第一次上杆时作检查、冲击试验第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页上、下电杆登杆时，动作熟练、规范、流畅6脚扣登杆：未全程使用安全带扣5分上下电杆时出现打滑动作一次扣1分；登杆工具掉落、滑脱一次扣4分脚扣与脚扣互碰扣1分用力侧的脚站在上方扣2分脚扣与脚扣交叉扣2分安全带、保护绳、传递绳的正确使用规范、正确5保护绳、传递绳应系绑在电杆或横担上，不得低挂高用，使用不当扣每项扣3分杆上安装正确4拉线抱箍安装位置不正确扣2分；固定螺栓穿向错一处扣0.5分；2.4拉线下把安装（1#...
