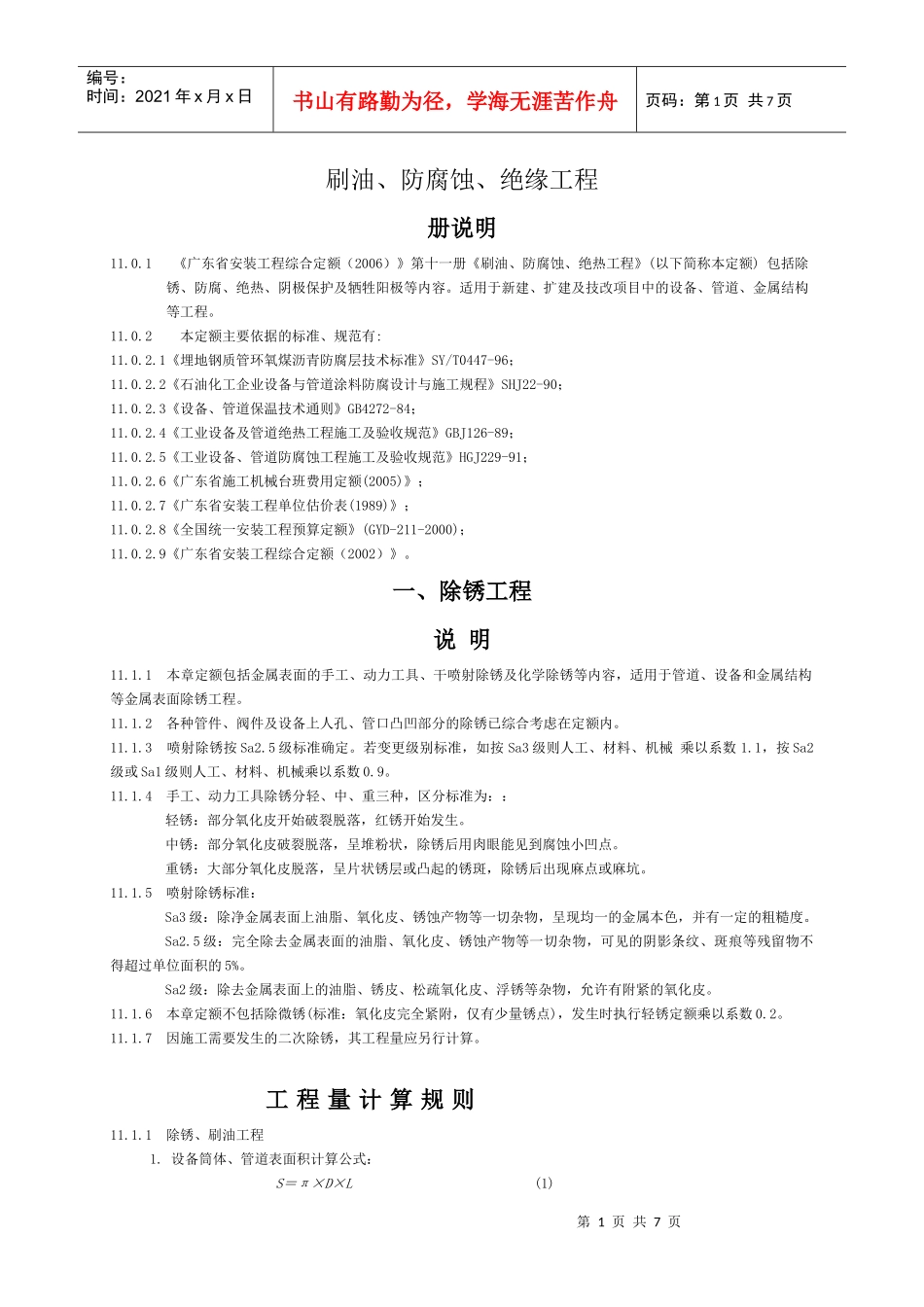

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页刷油、防腐蚀、绝缘工程册说明11.0.1《广东省安装工程综合定额（2006）》第十一册《刷油、防腐蚀、绝热工程》(以下简称本定额)包括除锈、防腐、绝热、阴极保护及牺牲阳极等内容。适用于新建、扩建及技改项目中的设备、管道、金属结构等工程。11.0.2本定额主要依据的标准、规范有:11.0.2.1《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96；11.0.2.2《石油化工企业设备与管道涂料防腐设计与施工规程》SHJ22-90；11.0.2.3《设备、管道保温技术通则》GB4272-84；11.0.2.4《工业设备及管道绝热工程施工及验收规范》GBJ126-89；11.0.2.5《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；11.0.2.6《广东省施工机械台班费用定额(2005)》；11.0.2.7《广东省安装工程单位估价表(1989)》；11.0.2.8《全国统一安装工程预算定额》(GYD-211-2000)；11.0.2.9《广东省安装工程综合定额（2002）》。一、除锈工程说明11.1.1本章定额包括金属表面的手工、动力工具、干喷射除锈及化学除锈等内容，适用于管道、设备和金属结构等金属表面除锈工程。11.1.2各种管件、阀件及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内。11.1.3喷射除锈按Sa2.5级标准确定。若变更级别标准，如按Sa3级则人工、材料、机械乘以系数1.1，按Sa2级或Sa1级则人工、材料、机械乘以系数0.9。11.1.4手工、动力工具除锈分轻、中、重三种，区分标准为：：轻锈：部分氧化皮开始破裂脱落，红锈开始发生。中锈：部分氧化皮破裂脱落，呈堆粉状，除锈后用肉眼能见到腐蚀小凹点。重锈：大部分氧化皮脱落，呈片状锈层或凸起的锈斑，除锈后出现麻点或麻坑。11.1.5喷射除锈标准：Sa3级：除净金属表面上油脂、氧化皮、锈蚀产物等一切杂物，呈现均一的金属本色，并有一定的粗糙度。Sa2.5级：完全除去金属表面的油脂、氧化皮、锈蚀产物等一切杂物，可见的阴影条纹、斑痕等残留物不得超过单位面积的5%。Sa2级：除去金属表面上的油脂、锈皮、松疏氧化皮、浮锈等杂物，允许有附紧的氧化皮。11.1.6本章定额不包括除微锈(标准：氧化皮完全紧附，仅有少量锈点)，发生时执行轻锈定额乘以系数0.2。11.1.7因施工需要发生的二次除锈，其工程量应另行计算。工程量计算规则11.1.1除锈、刷油工程1.设备筒体、管道表面积计算公式：S＝π×D×L(1)第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页式中π-圆周率；D-设备或管道直径；L-设备筒体高或管道延长米。2.计算设备筒体、管道表面积时已包括各种管件、阀门、入孔、管口凹凸部分，不再另外计算。11.1.2防腐蚀工程1.设备筒体、管道表面积计算公式同（1）。2.阀门、弯头、法兰表面积计算式：(1)阀门表面积S＝π×D×2.5D×K×N(2)式中D-直径；K-1.05；N-阀门个数。(2)弯头表面积S＝π×D×1.5D×2π×N／B(3)式中D-直径；N-弯头个数B值取定为90°弯头B=4；45°弯头B=8。(3)法兰表面积S＝π×D×1.5D×K×N(4)式中D-直径；K-1.05；N-法兰个数。3.设备和管道法兰翻边防腐蚀工程量计算式；S＝π×(D+A)×A(5)式中D-直径；A-法兰翻边宽。11.1.3绝热工程量1.设备筒体或管道绝热、防潮和保护层计算公式；V=π×(D＋1.033δ)×1.033δ×L(6)S=π×(D＋2.1δ+0.0082)×L(7)式中D-直径；"1.033"、"2.1"-调整系数；δ-绝热层厚度；L-设备筒体或管道长；"0.0082"-捆扎线直径或钢带厚。2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)D'=D1+D2+(10~20mm)(8)式中D'-伴热管道综合直径；D1-主管道直径；D2-伴热管道直径；(10－20mm)-主管道与伴热管道之间的间隙。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页(2)双管伴热(管径相同，夹角大于90°时)D'=D1+1.5D2+(10～20mm)(9)(3)双管伴热(管径不同，夹角小于90°时)D'=D1+D伴大+(10～20mm)(10)式中D'-伴热管道综合直径；D1-主管道直径；将上述D'计算结果分别代人公式(6)、(7)计算出伴热管道的绝热防潮层和保护层工程量。3.设备封头绝热、防潮和...
