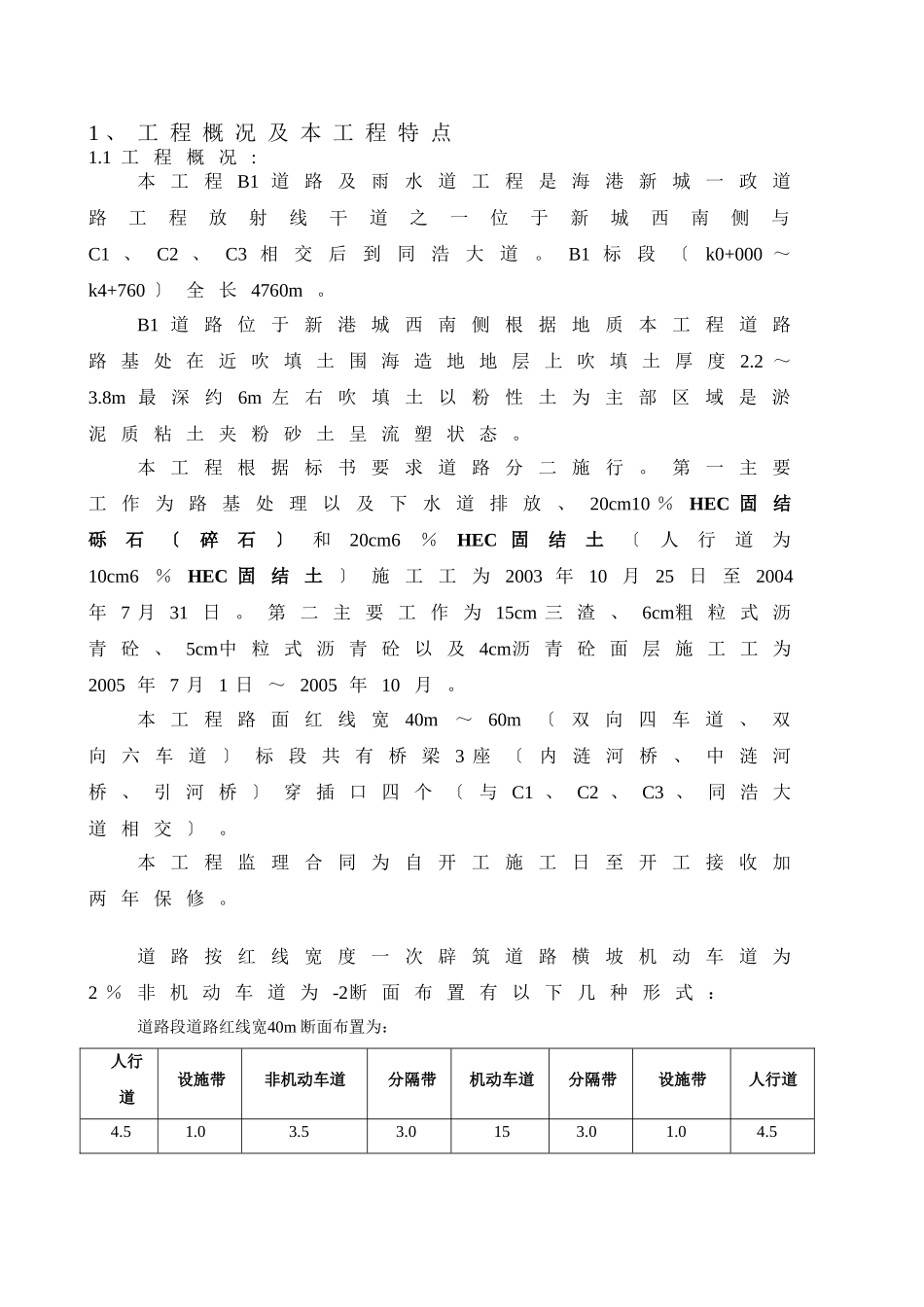

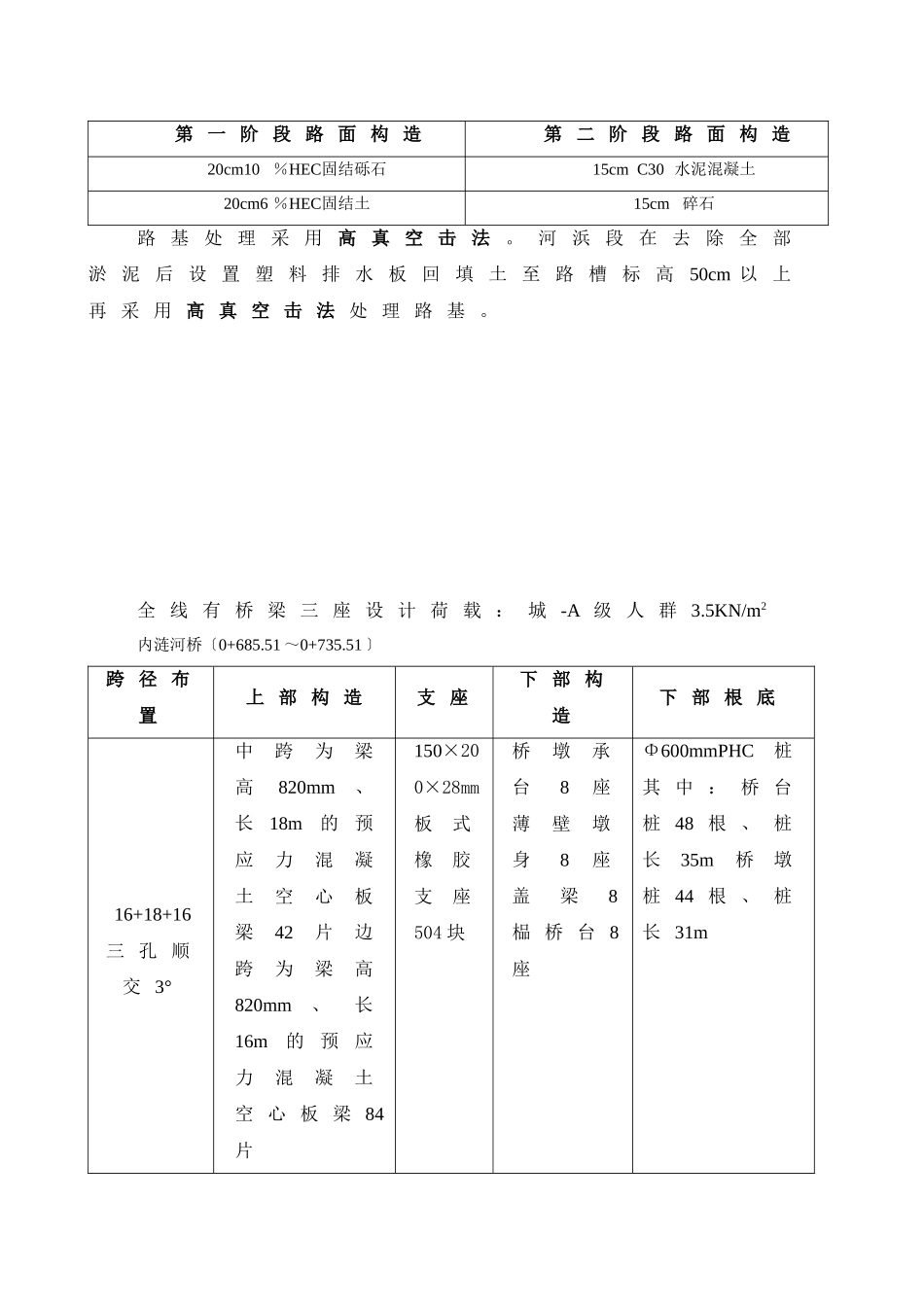

1、工程概况及本工程特点1.1工程概况:本工程B1道路及雨水道工程是海港新城一政道路工程放射线干道之一位于新城西南侧与C1、C2、C3相交后到同浩大道。B1标段〔k0+000～k4+760〕全长4760m。B1道路位于新港城西南侧根据地质本工程道路路基处在近吹填土围海造地地层上吹填土厚度2.2～3.8m最深约6m左右吹填土以粉性土为主部区域是淤泥质粘土夹粉砂土呈流塑状态。本工程根据标书要求道路分二施行。第一主要工作为路基处理以及下水道排放、20cm10％HEC固结砾石〔碎石〕和20cm6％HEC固结土〔人行道为10cm6％HEC固结土〕施工工为2003年10月25日至2004年7月31日。第二主要工作为15cm三渣、6cm粗粒式沥青砼、5cm中粒式沥青砼以及4cm沥青砼面层施工工为2005年7月1日～2005年10月。本工程路面红线宽40m～60m〔双向四车道、双向六车道〕标段共有桥梁3座〔内涟河桥、中涟河桥、引河桥〕穿插口四个〔与C1、C2、C3、同浩大道相交〕。本工程监理合同为自开工施工日至开工接收加两年保修。道路按红线宽度一次辟筑道路横坡机动车道为2％非机动车道为-2断面布置有以下几种形式：道路段道路红线宽40m断面布置为：人行道设施带非机动车道分隔带机动车道分隔带设施带人行道4.51.03.53.0153.01.04.5道路段道路红线宽50m断面布置为：人行道设施带非机动车道分隔带机动车道分隔带机动车道分隔带非机动车道设施带人行道4.51.03.52.512.03.012.02.53.51.04.5道路段道路红线宽60m断面布置为：人行道设施带非机动车道有轨电车道机动车道分隔带机动车道分隔带非机动车道设施带人行道4.51.04511.512.03.012.02.53.51.04.53+180～同浩大道段道路红线宽60m道路辟筑宽50m断面布置为：人行道设施带非机动车道分隔带机动车道分隔带机动车道分隔带非机动车道设施带人行道4.51.03.52.512.03.012.02.53.51.04.5机动车道路面构造为：第一阶段路面构造第二阶段路面构造20cm10％HEC固结砾石4cm沥青混凝土表层〔SMA-13〕20cm6％HEC固结土5cm中粒式沥青混凝土〔AC-16I〕6cm粗粒式沥青混凝土〔AC-25I〕15cm粉煤灰三渣非机动车道和人行道路面构造：第一阶段路面构造第二阶段路面构造10cm6％HEC固结土6cm预制彩色人行道板3cm干拌水泥黄沙10cmC20水泥混凝土15cm天然砂砾回填土有轨电车道路面构造：第一阶段路面构造第二阶段路面构造20cm10％HEC固结砾石15cmC30水泥混凝土20cm6％HEC固结土15cm碎石路基处理采用高真空击法。河浜段在去除全部淤泥后设置塑料排水板回填土至路槽标高50cm以上再采用高真空击法处理路基。全线有桥梁三座设计荷载：城-A级人群3.5KN/m2内涟河桥〔0+685.51～0+735.51〕跨径布置上部构造支座下部构造下部根底16+18+16三孔顺交3°中跨为梁高820mm、长18m的预应力混凝土空心板梁42片边跨为梁高820mm、长16m的预应力混凝土空心板梁84片150×200×28mm板式橡胶支座504块桥墩承台8座薄壁墩身8座盖梁8榀桥台8座Φ600mmPHC桩其中：桥台桩48根、桩长35m桥墩桩44根、桩长31m中涟河桥〔1+488.51～1+521.51〕跨径布置上部构造支座下部构造下部根底10+13+10三孔正交中跨为梁高820mm、长13m的预应力混凝土空心板梁51片边跨为梁高500mm、长10m钢筋混凝土空心板梁102片150×200×28mm板式橡胶支座612块桥墩承台8座薄壁墩身8座盖梁8榀桥台8座Φ600mmPHC桩其中：桥台桩56根、桩长28m桥墩桩50根、桩长25m引河桥〔3+508.06～3+574.06〕跨径布置上部构造支座下部构造下部根底10+13+10三孔正交梁高950mm、长22m的预应力混凝土空心板梁120片150×200×28mm板式橡胶支座480块桥墩承台8座薄壁墩身8座盖梁8榀桥台8座Φ600mmPHC桩其中：桥台桩48根、桩长40m桥墩桩44根、桩长35m窨井〔座〕：共311座1000×10001000×13001000×15501100×17501100×19501100×2300二通转折井三通交汇井四通交汇井162663143919125雨水〔m〕：总长10583.5m(Φ600~Φ1200为PH48承插Φ1200以上为企口)Φ600Φ800Φ1000Φ1200Φ1350Φ1500Φ1650Φ180032283242.52316829220035406雨水连采用DN300UPVC加筋。1.2本工程特点〔1〕本工程位于近吹填土围海造地地层上吹填土厚2.2～3.8m最深约6m以粉性土为主。土质松散不均匀由于吹填土形成时间短属欠固结土具有含水量高、...
