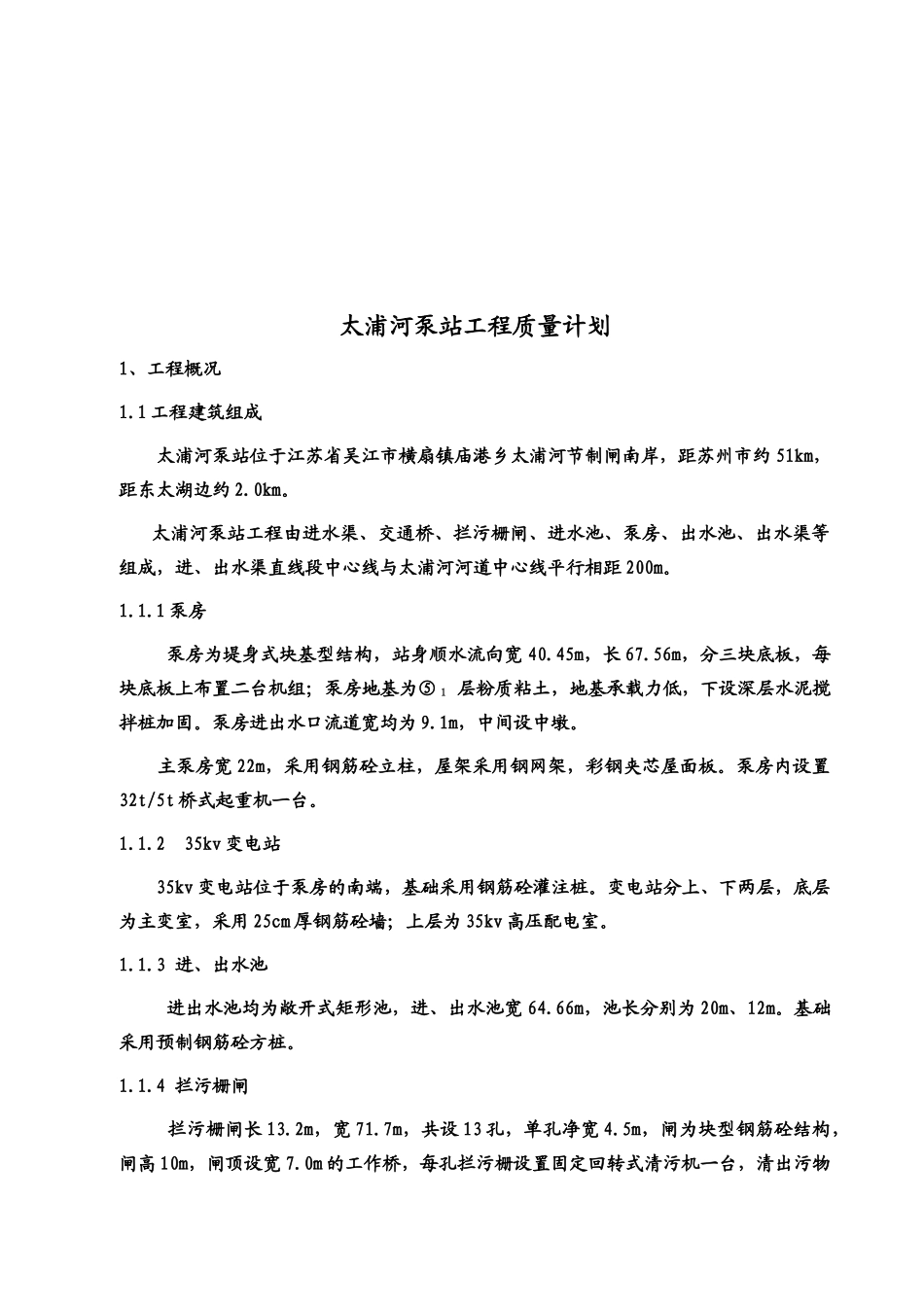

太浦河泵站工程质量计划1、工程概况1.1工程建筑组成太浦河泵站位于江苏省吴江市横扇镇庙港乡太浦河节制闸南岸，距苏州市约51km，距东太湖边约2.0km。太浦河泵站工程由进水渠、交通桥、拦污栅闸、进水池、泵房、出水池、出水渠等组成，进、出水渠直线段中心线与太浦河河道中心线平行相距200m。1.1.1泵房泵房为堤身式块基型结构，站身顺水流向宽40.45m，长67.56m，分三块底板，每块底板上布置二台机组；泵房地基为⑤1层粉质粘土，地基承载力低，下设深层水泥搅拌桩加固。泵房进出水口流道宽均为9.1m，中间设中墩。主泵房宽22m，采用钢筋砼立柱，屋架采用钢网架，彩钢夹芯屋面板。泵房内设置32t/5t桥式起重机一台。1.1.235kv变电站35kv变电站位于泵房的南端，基础采用钢筋砼灌注桩。变电站分上、下两层，底层为主变室，采用25cm厚钢筋砼墙；上层为35kv高压配电室。1.1.3进、出水池进出水池均为敞开式矩形池，进、出水池宽64.66m，池长分别为20m、12m。基础采用预制钢筋砼方桩。1.1.4拦污栅闸拦污栅闸长13.2m，宽71.7m，共设13孔，单孔净宽4.5m，闸为块型钢筋砼结构，闸高10m，闸顶设宽7.0m的工作桥，每孔拦污栅设置固定回转式清污机一台，清出污物由皮带运输机送往太浦闸旁平台。1.1.5交通桥交通桥跨越进水渠，中心线与太浦河闸中心线重合。桥面宽7.0m，两侧各加1.0m宽人行道，桥面板采用预应力空心板，桥台下基础采用预制砼方桩。1.1.6进出水渠进出水渠道均为梯形明渠，底宽70m，边坡1:3，进水渠长487.7m，出水渠长402.43m。进出水渠边坡用浆砌块石护砌。进出水渠圆弧段翼墙为空箱扶壁式或扶壁式钢筋砼和重力式浆砌石翼墙。基础采用预制砼方桩或水泥搅拌桩加固。1.2水文气象条件工程所在地年降水量为1126.4mm，年降水天数130天，年蒸发量1407mm，年平均气温15.7C，最高气温39.8C，最低气温－10.6C，全年日照时数为1996.3小时，各月的相对湿度都在76%以上。1.3地质条件工程所在区域内土层共分十个大层，二十二个亚层，其中②3、②31层土质均为软弱，强度低，③3、①1、②5层为弱透水层，⑥层为桩基础持力层。1.4对外交通条件工程所在位置处水陆交通方便，陆路由工地至横扇有平原微丘三级公路与省干道、国道相连接；水路由太浦河与京杭大运河及黄浦江航道相通，可直达上海、苏州、湖州等地。1.5本工程主要工程量（见下表）序号名称单位数量1土方开挖万m3112.882渠堤填筑m3403003土方回填m3650004水泥搅拌桩m3148675钢筋砼方桩m316706预制砼m34007钢筋制安T23998浆砌石m3285749现浇砼m34279110砂石反滤料m32207611级配碎石m3250412土工编织布M2527513水泵机组安装台61.6本工程的施工工期根据合同要求，本工程的总工期为540天，地连墙施工不在总工期之内，开工后的167完成泵房基础处理，334具备桥吊使用条件及机组安装条件，540天本工程所有合同项目全部结束，工程竣工。2、编制依据2.1太浦河泵站施工及安装合同文件；2.2设计施工图纸；2.3质量手册及程序文件；2.4施工作业指导书；2.5工程施工及验收规范；本工程使用的规范：《水利水电施工组织设计手册》《泵站施工规范》SL234-1999《水闸施工规范》SL27-91《水利水电砼防渗墙施工技术规范》SL174-96《水利水电基本建设工程单元工程质量等级评定标准》SDJ249-88《水利水电建设工程验收规程》SL223-99《水工砼施工规范》SDJ207-82《地基与基础工程施工验收规范》GBJ202-83《土方与爆破工程施工及验收规范》GBJ201-83《建筑地基基础设计规范》GBJ7-89《疏浚工程施工技术规范》SL17-90《堤防工程施工规范》SL260-98《软土地基深层搅拌加固方法技术规》YBJ225-91《建筑地基处理技术规范》JGJ79-91《建筑桩基技术范》JGJ94-94《砌砖工程施工及验收规范》GBJ50203-98《建筑变形测量规程》3、施工质量目标质量是企业生存和发展的基本条件，质量管理则是工程的命脉和核心，质量目标的制定为质量管理指明了方向。根据水利水电工程划分标准及评定办法，结合本工程的施工内容将本工程划分为13个单位工程，69个分部工程，222个单元工程。在施工过程中，严格按照设计要求和有关施工技术规范、规程施工，并始终保持ISO9001标准在本工程的有效运行。按...
