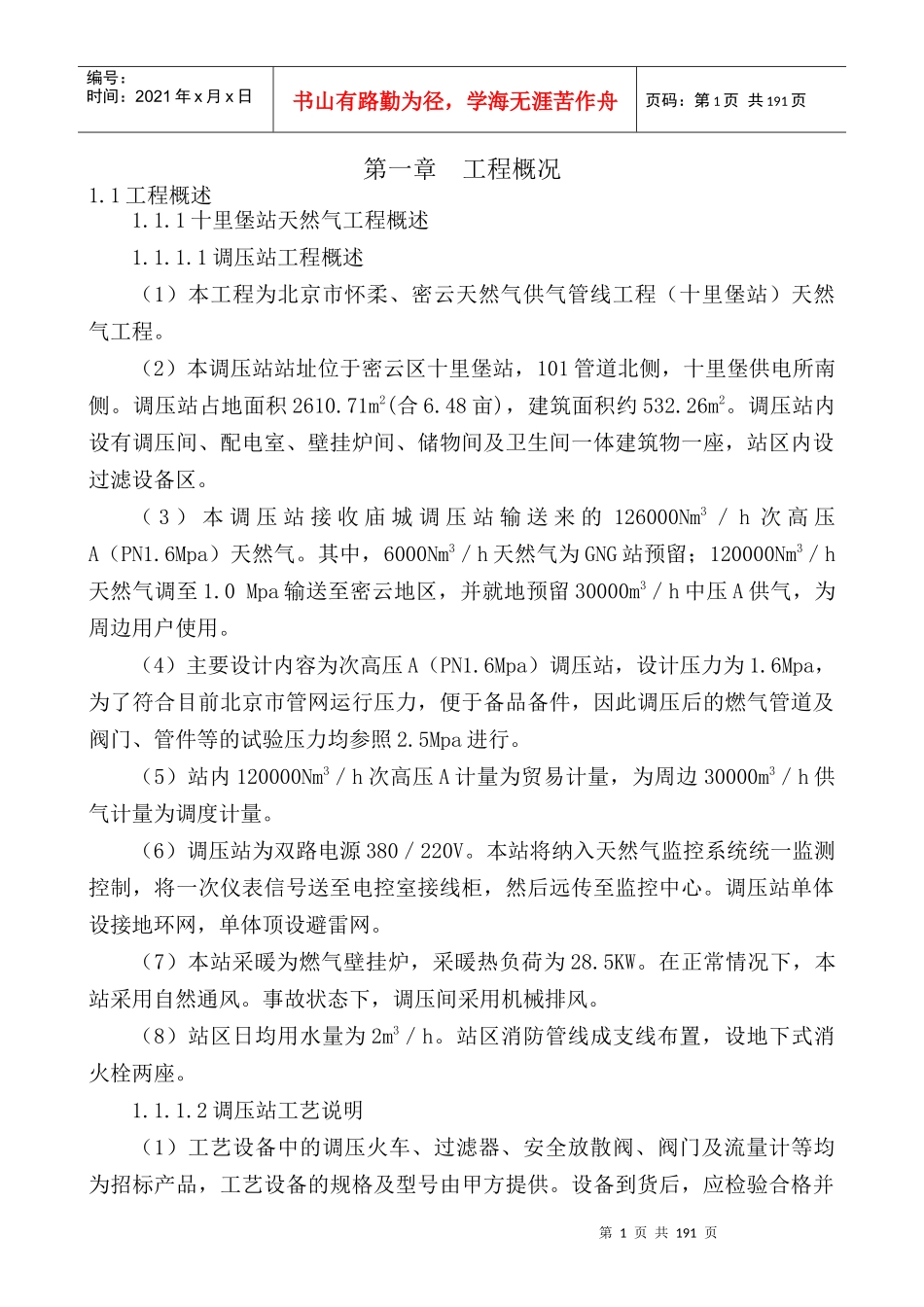

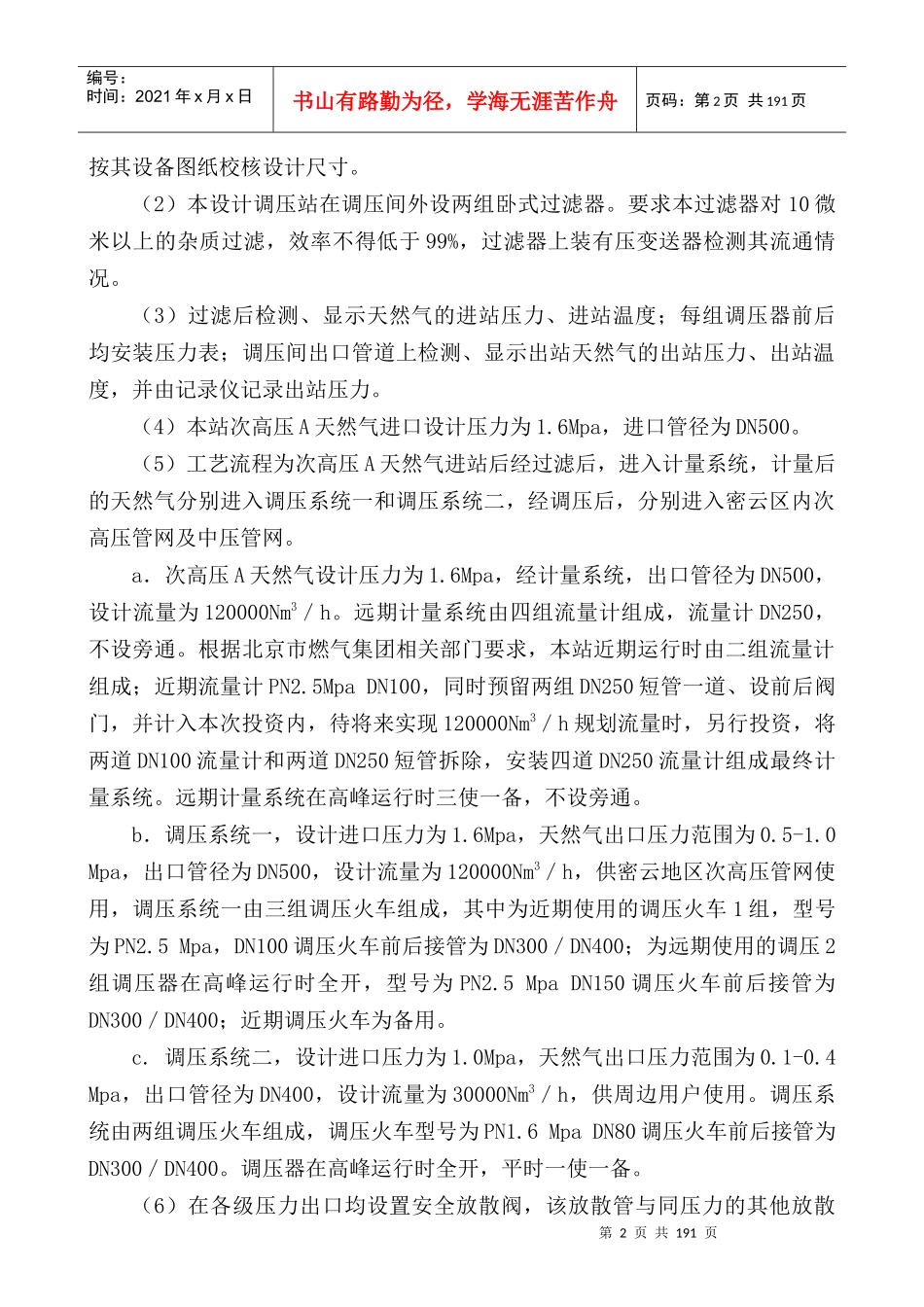

第1页共191页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共191页第一章工程概况1.1工程概述1.1.1十里堡站天然气工程概述1.1.1.1调压站工程概述（1）本工程为北京市怀柔、密云天然气供气管线工程（十里堡站）天然气工程。（2）本调压站站址位于密云区十里堡站，101管道北侧，十里堡供电所南侧。调压站占地面积2610.71m2(合6.48亩)，建筑面积约532.26m2。调压站内设有调压间、配电室、壁挂炉间、储物间及卫生间一体建筑物一座，站区内设过滤设备区。（3）本调压站接收庙城调压站输送来的126000Nm3／h次高压A（PN1.6Mpa）天然气。其中，6000Nm3／h天然气为GNG站预留；120000Nm3／h天然气调至1.0Mpa输送至密云地区，并就地预留30000m3／h中压A供气，为周边用户使用。（4）主要设计内容为次高压A（PN1.6Mpa）调压站，设计压力为1.6Mpa，为了符合目前北京市管网运行压力，便于备品备件，因此调压后的燃气管道及阀门、管件等的试验压力均参照2.5Mpa进行。（5）站内120000Nm3／h次高压A计量为贸易计量，为周边30000m3／h供气计量为调度计量。（6）调压站为双路电源380／220V。本站将纳入天然气监控系统统一监测控制，将一次仪表信号送至电控室接线柜，然后远传至监控中心。调压站单体设接地环网，单体顶设避雷网。（7）本站采暖为燃气壁挂炉，采暖热负荷为28.5KW。在正常情况下，本站采用自然通风。事故状态下，调压间采用机械排风。（8）站区日均用水量为2m3／h。站区消防管线成支线布置，设地下式消火栓两座。1.1.1.2调压站工艺说明（1）工艺设备中的调压火车、过滤器、安全放散阀、阀门及流量计等均为招标产品，工艺设备的规格及型号由甲方提供。设备到货后，应检验合格并第2页共191页第1页共191页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共191页按其设备图纸校核设计尺寸。（2）本设计调压站在调压间外设两组卧式过滤器。要求本过滤器对10微米以上的杂质过滤，效率不得低于99%，过滤器上装有压变送器检测其流通情况。（3）过滤后检测、显示天然气的进站压力、进站温度；每组调压器前后均安装压力表；调压间出口管道上检测、显示出站天然气的出站压力、出站温度，并由记录仪记录出站压力。（4）本站次高压A天然气进口设计压力为1.6Mpa，进口管径为DN500。（5）工艺流程为次高压A天然气进站后经过滤后，进入计量系统，计量后的天然气分别进入调压系统一和调压系统二，经调压后，分别进入密云区内次高压管网及中压管网。a．次高压A天然气设计压力为1.6Mpa，经计量系统，出口管径为DN500，设计流量为120000Nm3／h。远期计量系统由四组流量计组成，流量计DN250，不设旁通。根据北京市燃气集团相关部门要求，本站近期运行时由二组流量计组成；近期流量计PN2.5MpaDN100，同时预留两组DN250短管一道、设前后阀门，并计入本次投资内，待将来实现120000Nm3／h规划流量时，另行投资，将两道DN100流量计和两道DN250短管拆除，安装四道DN250流量计组成最终计量系统。远期计量系统在高峰运行时三使一备，不设旁通。b．调压系统一，设计进口压力为1.6Mpa，天然气出口压力范围为0.5-1.0Mpa，出口管径为DN500，设计流量为120000Nm3／h，供密云地区次高压管网使用，调压系统一由三组调压火车组成，其中为近期使用的调压火车1组，型号为PN2.5Mpa，DN100调压火车前后接管为DN300／DN400；为远期使用的调压2组调压器在高峰运行时全开，型号为PN2.5MpaDN150调压火车前后接管为DN300／DN400；近期调压火车为备用。c.调压系统二，设计进口压力为1.0Mpa，天然气出口压力范围为0.1-0.4Mpa，出口管径为DN400，设计流量为30000Nm3／h，供周边用户使用。调压系统由两组调压火车组成，调压火车型号为PN1.6MpaDN80调压火车前后接管为DN300／DN400。调压器在高峰运行时全开，平时一使一备。（6）在各级压力出口均设置安全放散阀，该放散管与同压力的其他放散第3页共191页第2页共191页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共191页管汇集到室外集中放散管统一排放，放散口加装阻火帽。集中放散管高度为8米。做法现场确定。（7）调压流...
