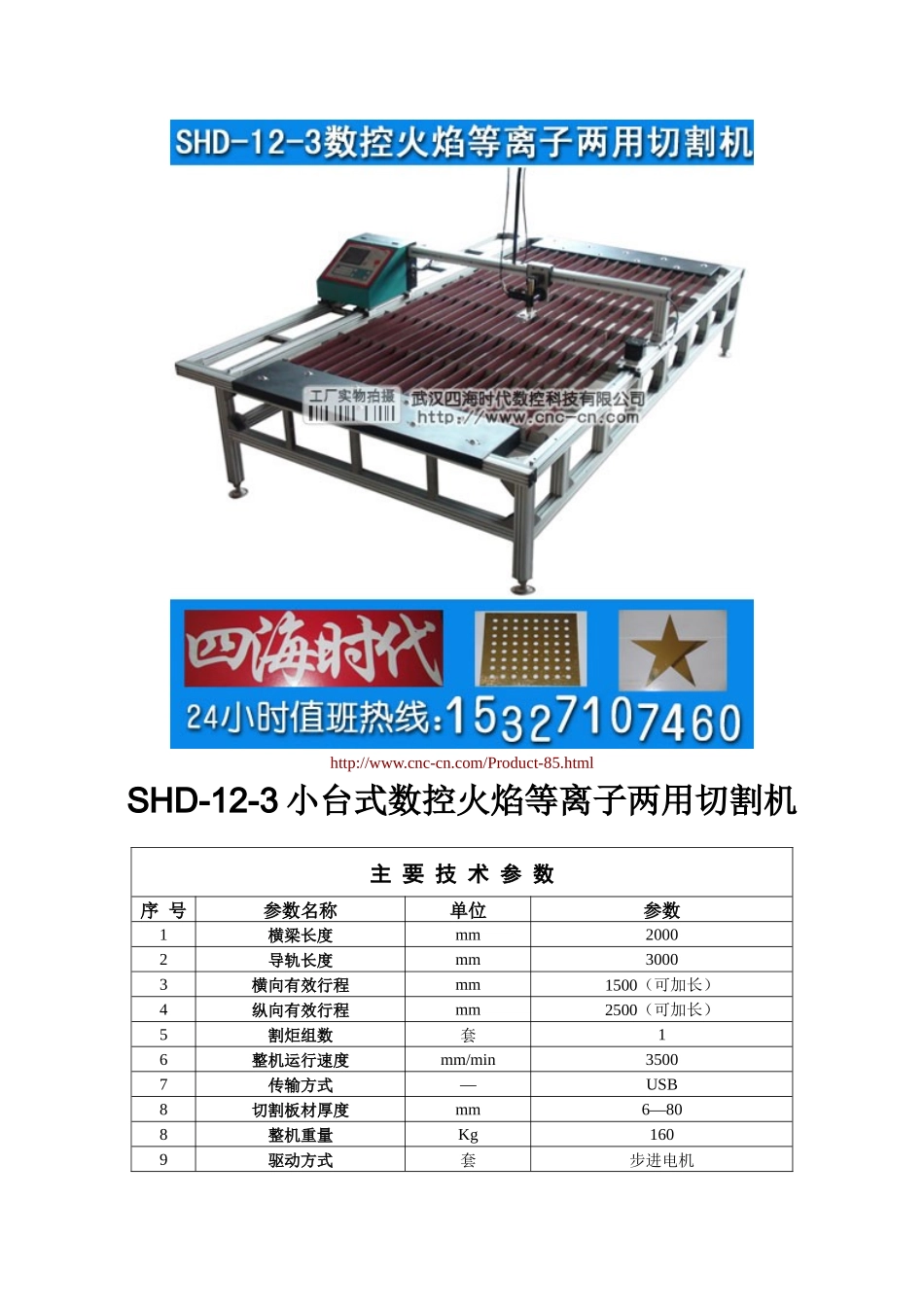

htmlSHD-12-3小台式数控火焰等离子两用切割机主要技术参数序号参数名称单位参数1横梁长度mm20002导轨长度mm30003横向有效行程mm1500（可加长）4纵向有效行程mm2500（可加长）5割炬组数套16整机运行速度mm/min35007传输方式—USB8切割板材厚度mm6—808整机重量Kg1609驱动方式套步进电机10调高方式套电动/自动11点火方式—自动12切割气体—氧气、乙炔、丙烷13驱动方式—双边驱动14移动精度mm/步0
01赠送配件移动U盘一只、割嘴1#2#各一套、产品说明书一本、二次开发软件一套、电源线一根、通针一套
产品描述：小台式数控火焰等离子两用切割机SHD-12-3型是SHD-7-1的一个延伸产品，具有龙门的简易结构，采取双边驱动，让切割更加平稳，比较适合切割薄板
产品特点：1
SHD-12-3型横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点
所有焊接件均振动时效去应力处理，有效的防止了结构变形；2
纵、横向驱动：均采用精密齿轮齿条（7级精度）传动
横向导轨采用台湾进口的直线导轨，纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以非常完美的保证运动的精度和平衡度；3
SHD-12-3型纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向
装有除尘器，随时刮扫积聚在导轨表面的杂物；4
驱动系统为国产步进驱动，根据用户需要可选用世界顶级产品——进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；5
SHD-12-3型升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；6
