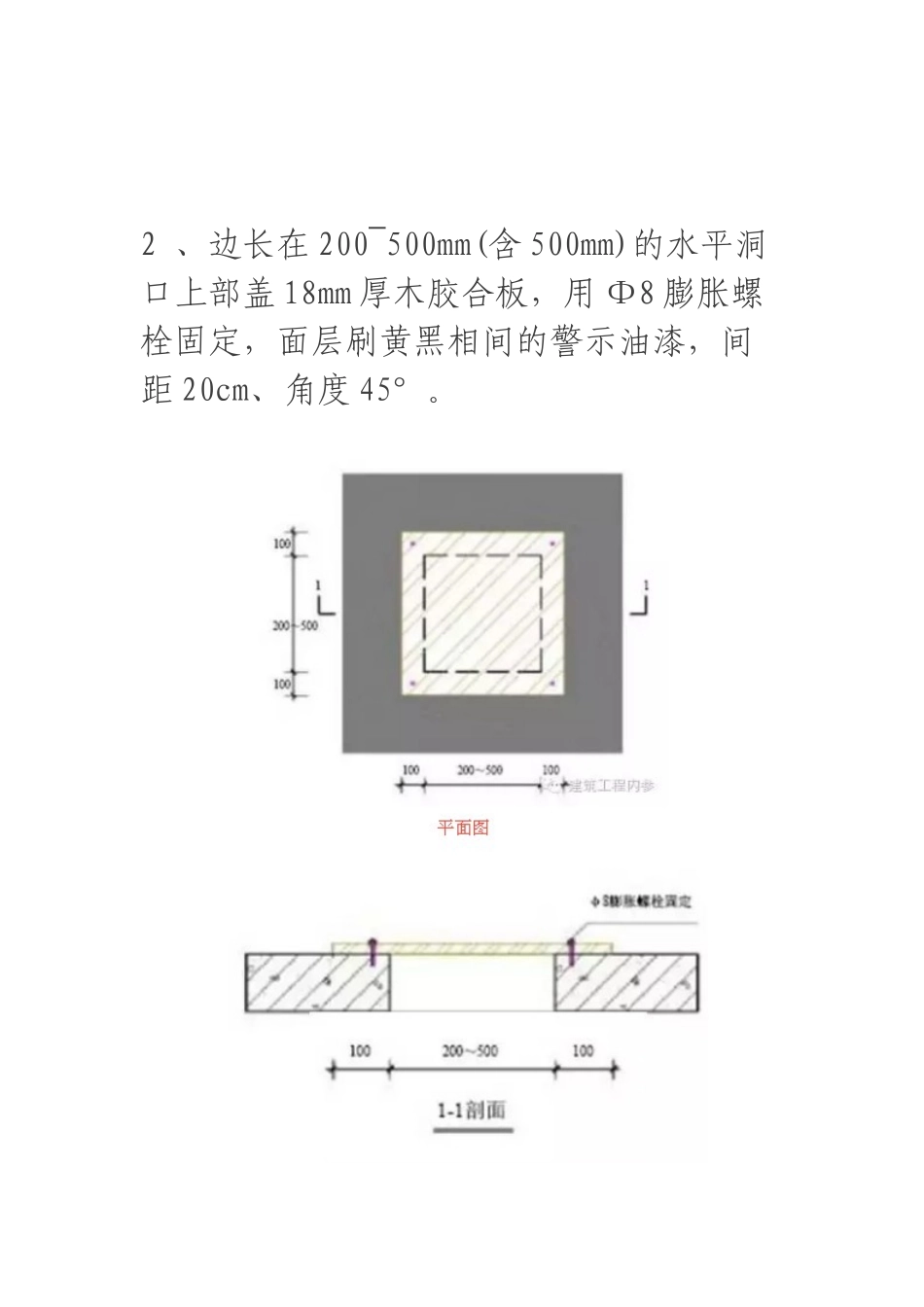

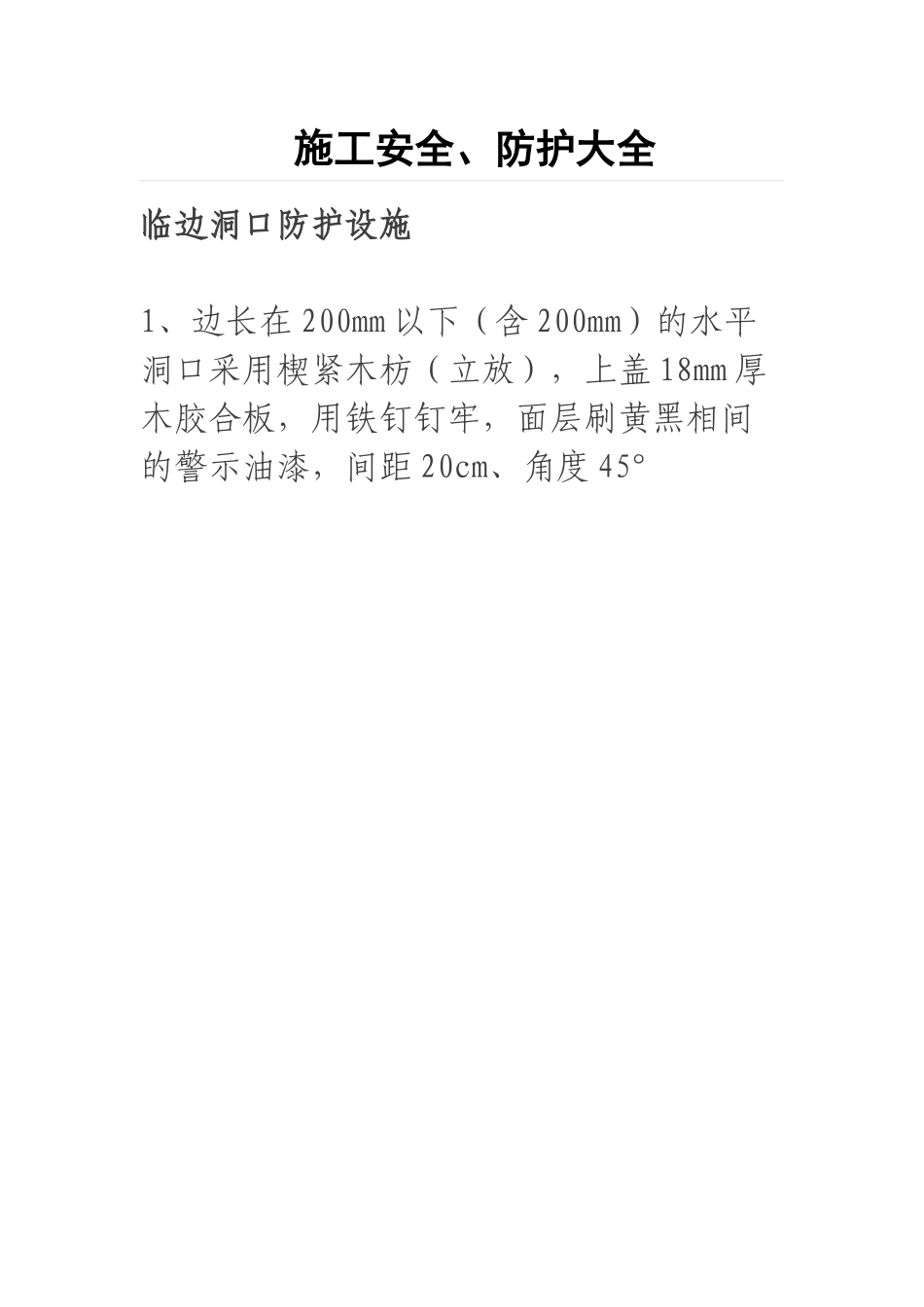

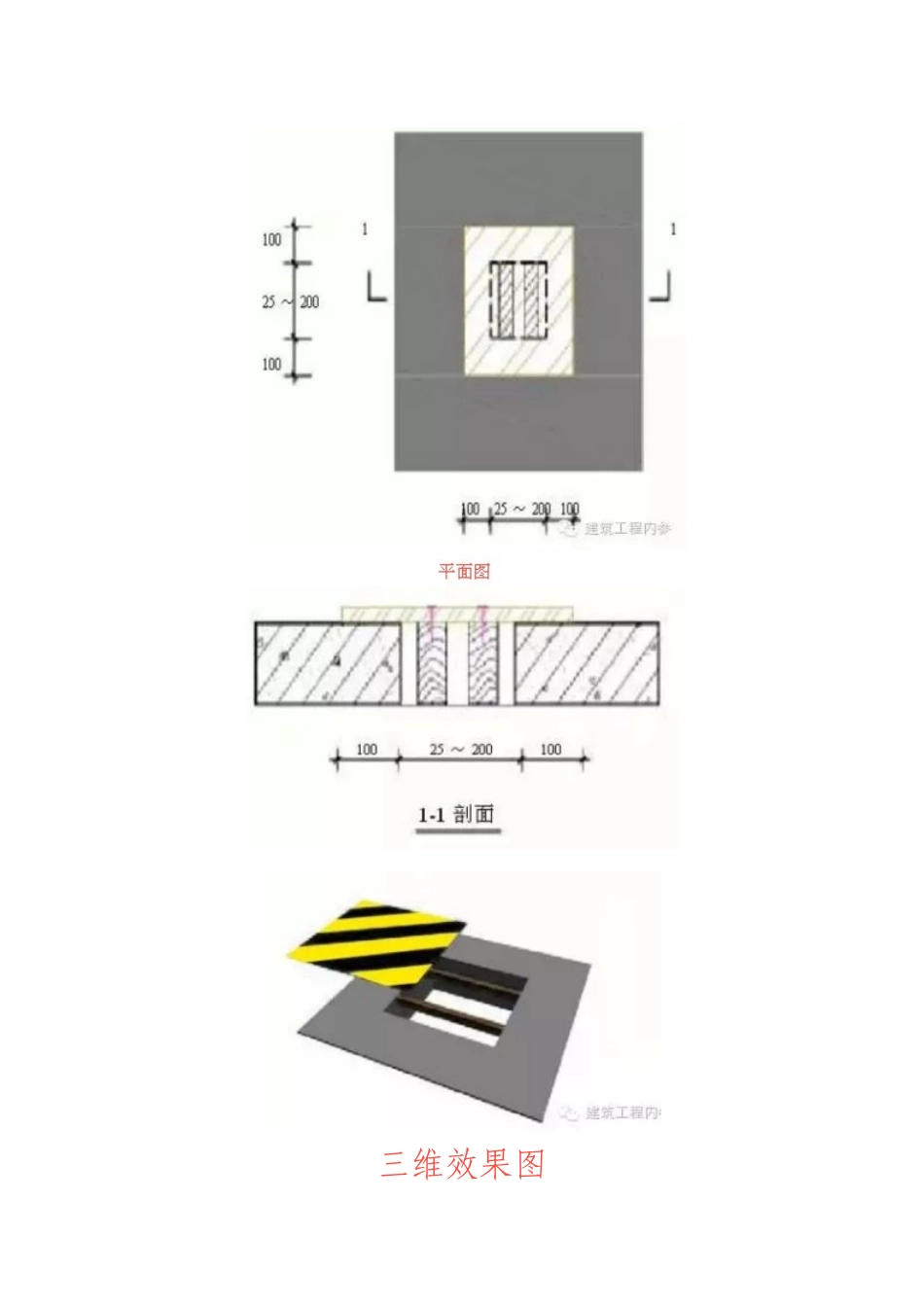

施工安全、防护大全临边洞口防护设施1、边长在200mm以下（含200mm）的水平洞口采用楔紧木枋（立放），上盖18mm厚木胶合板，用铁钉钉牢，面层刷黄黑相间的警示油漆，间距20cm、角度45°三维效果图2、边长在200~500mm(含500mm)的水平洞口上部盖18mm厚木胶合板，用Ф8膨胀螺栓固定，面层刷黄黑相间的警示油漆，间距20cm、角度45°。三维效果图3、短边长度在500~1500mm（含1500mm）的水平洞口上部铺设木枋（立放）或钢管@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋（钢管）侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黄黑相间的警示油漆，间距20cm、角度45°。洞口周边设置交圈的定型化防护栏杆，水平杆、立杆刷间距为400mm黄黑相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志牌4、边长在1500mm以上的水平洞口，周边设置交圈的定型化防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置180mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm黄黑相间的警示油漆，防护栏杆立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志牌。伸缩缝防护伸缩缝侧面防护不低于1.8米后浇带防护剖面图临边防护（1）临边防护设置三道防护栏杆，杆件内侧挂密目式安全立网，安全网必须张挂平整、绷紧，底部设置一道高180mm的踢脚板。横杆长度大于2m时，必须加设栏杆柱。坡度大于1：2.2的斜面（屋面），防护栏杆的高度应为1.5m。（2）防护栏杆采用定型化栏杆，必须安装牢固，可承受任何方向1KN的力。半个活动扣件，用M10内膨胀螺栓固定临边围护方法一临边围护方法二临边防护之二临边围护方法三楼梯定型化防护栏（高度1200）（1）防护栏杆转角部位应采用定型化防护栏杆。弯头、直通及与立杆等之间的连接均应采用螺栓或套筒连接，方便拆装。（2）立杆与地面采用膨胀螺栓连接，膨胀螺栓不少于4个。（3）楼梯口和梯段临边，设置三道定型化防护栏杆，张挂安全网，并刷黄黑相间的油漆，详见下图。基坑临边定型化防护栏（高度1200mm）做法一：1）、防护栏杆转角部位应采用工具式防护栏杆，转角采用弯通连接件。2）、设置排水沟、排水沟必须有因开裂而导致的渗漏的防水措施。3）、立杆与地面采用膨胀螺栓（预埋件）连接，膨胀螺栓不少于4个。4）、设置三道定型化防护栏杆，张挂安全网、踢脚板，并刷黄黑相间的油漆，详见下图。转角处须采用双立杆，横杆同一标高采用弯头连接。转角处须采用双立杆，横杆同一标高采用弯头连接。排水沟盖板做法基坑临边定型化防护栏（高度1200mm）做法二：电梯井道防护门（1）电梯井口防护门框采方钢焊接，分隔采用钢筋或方管焊接间距不大于110mm，门扇宽度根据洞口宽度进行调整，高度1800mm，门离地高度不大于50mm，门宜上翻外开。（2）防护门下部设置200mm高踢脚板，刷黄黑相间色带，中间200-300mm采用薄钢板与门框焊接，钢板上喷“防护设施+公司LOGO+严禁拆除”或“注意安全+中天LOGO+请勿靠近”字样。（3）防护门四角焊接一个带孔的鼻子，方便与膨胀螺栓连接。（4）电梯井内自二层楼面起不超过二层（不大于10m）拉设一道安全平网，采用硬质材料隔离的必须每层封闭，安全隔离应封闭严密牢固。当隔离措施采用钢管落地式满堂架且高度大于24m时应采用双立杆或分段搭设。电梯井道防护门做法一上翻外开连接方式电梯井道防护门做法二大样安装固定图电梯井支模定型化斜撑式操作平台电梯井平台架立面图电梯井平台架平面图人货电梯卸料平台呼叫器安装在卸料平台两扇门中间模板的外侧人货梯楼层防护门立面图1、吊笼门与卸料平台边缘的水平距离不应大于50mm。吊笼门与层门间的水平距离不应大于150mm。2、施工电梯平台门与立杆间固定，采用转换构件，并利用构件作为挡门杆防止门向外开；在门插销处设置铁皮三角板，防止个人破坏钢丝网伸手到外侧自行开门的行为翻起状态在施工电梯笼内设置花纹钢板制作的翻板，翻板随电梯门的开闭自动落下和翻起，解决施工电梯与受料平台间空隙防护问题。人货梯楼层防护门1、适用于施工电梯、物料提升机（井架）楼层卸料平台防护。2、采用方管制作，美观大方，门扇上部设有挡杆、防止门扇外移，增...
