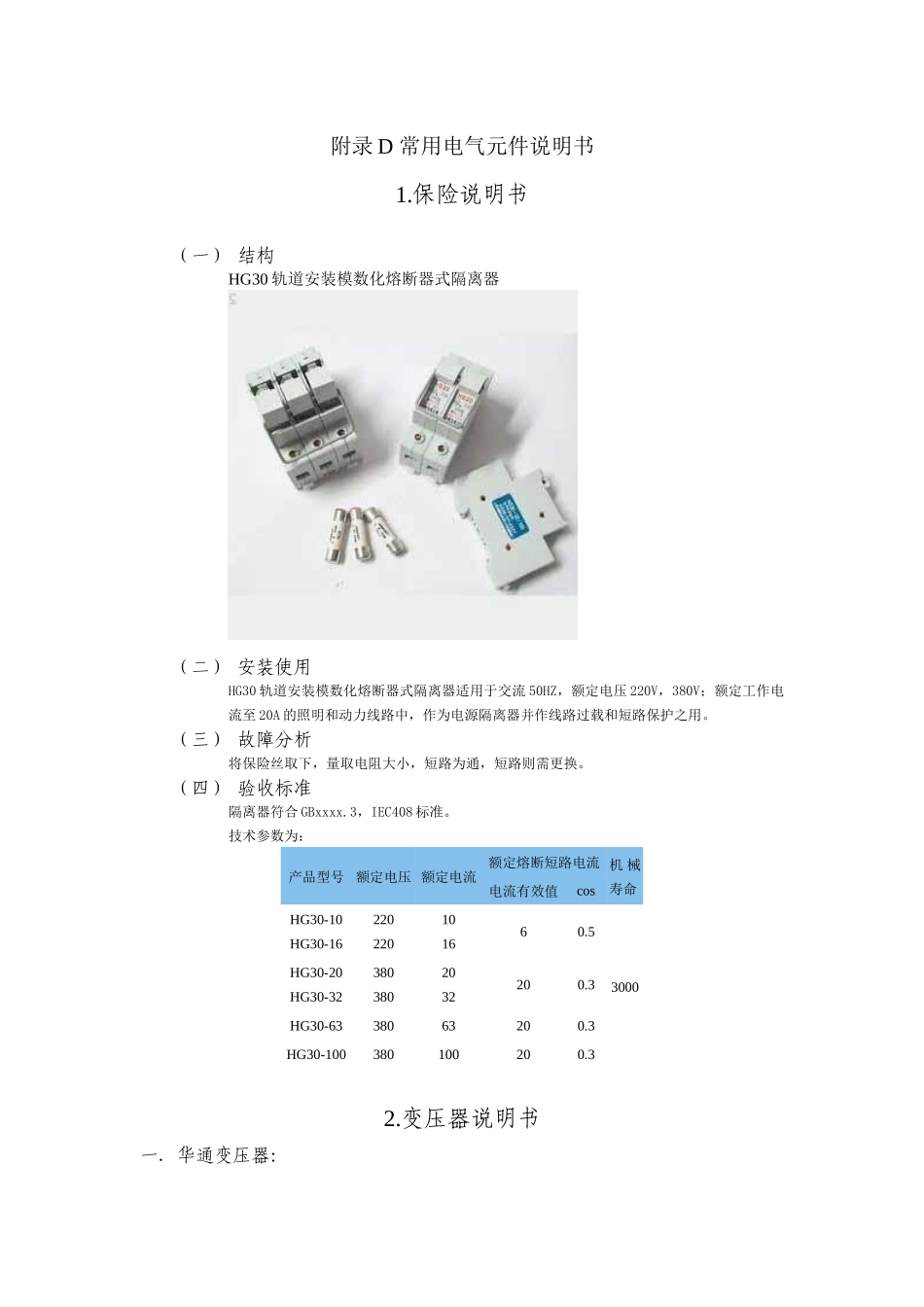

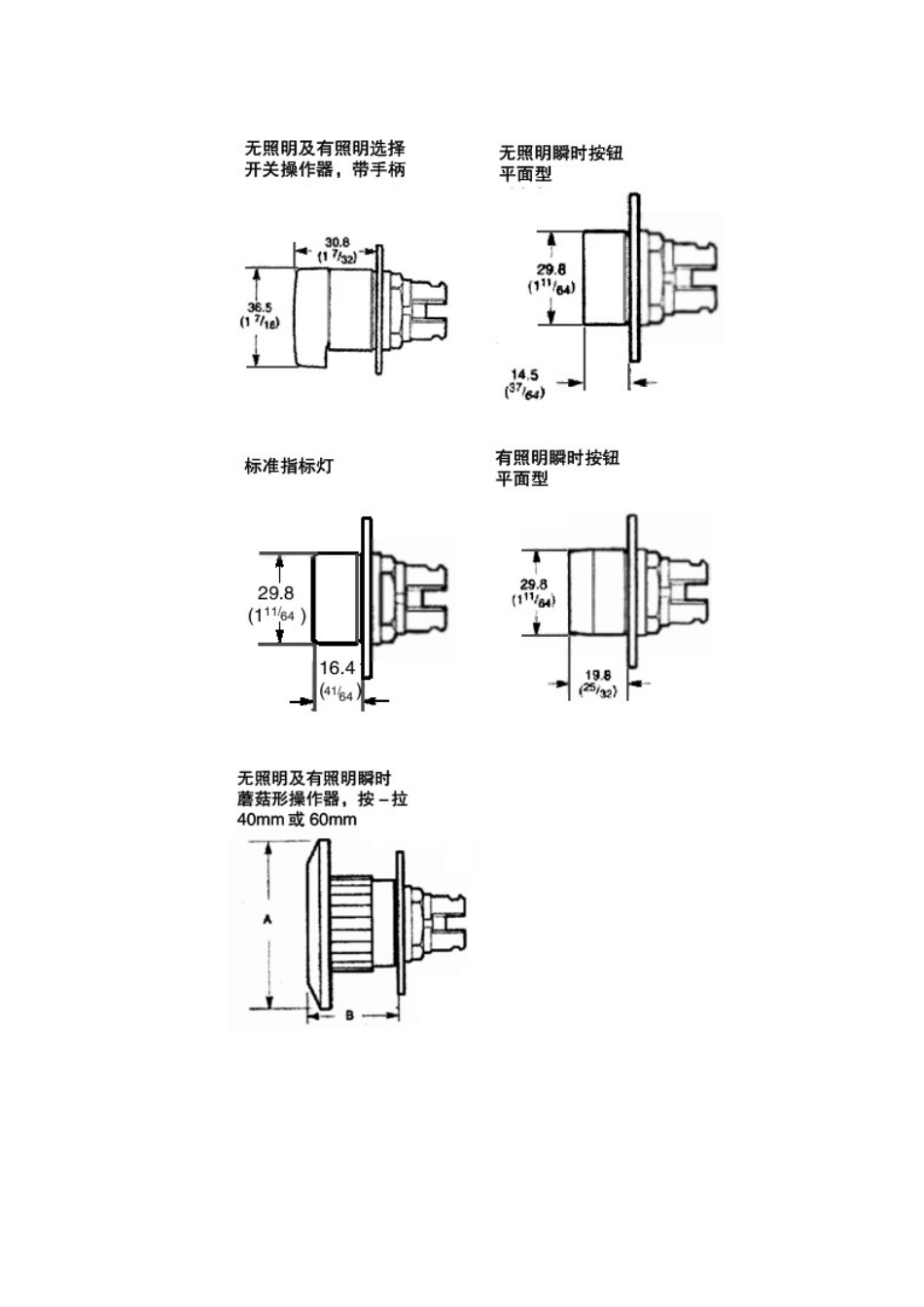

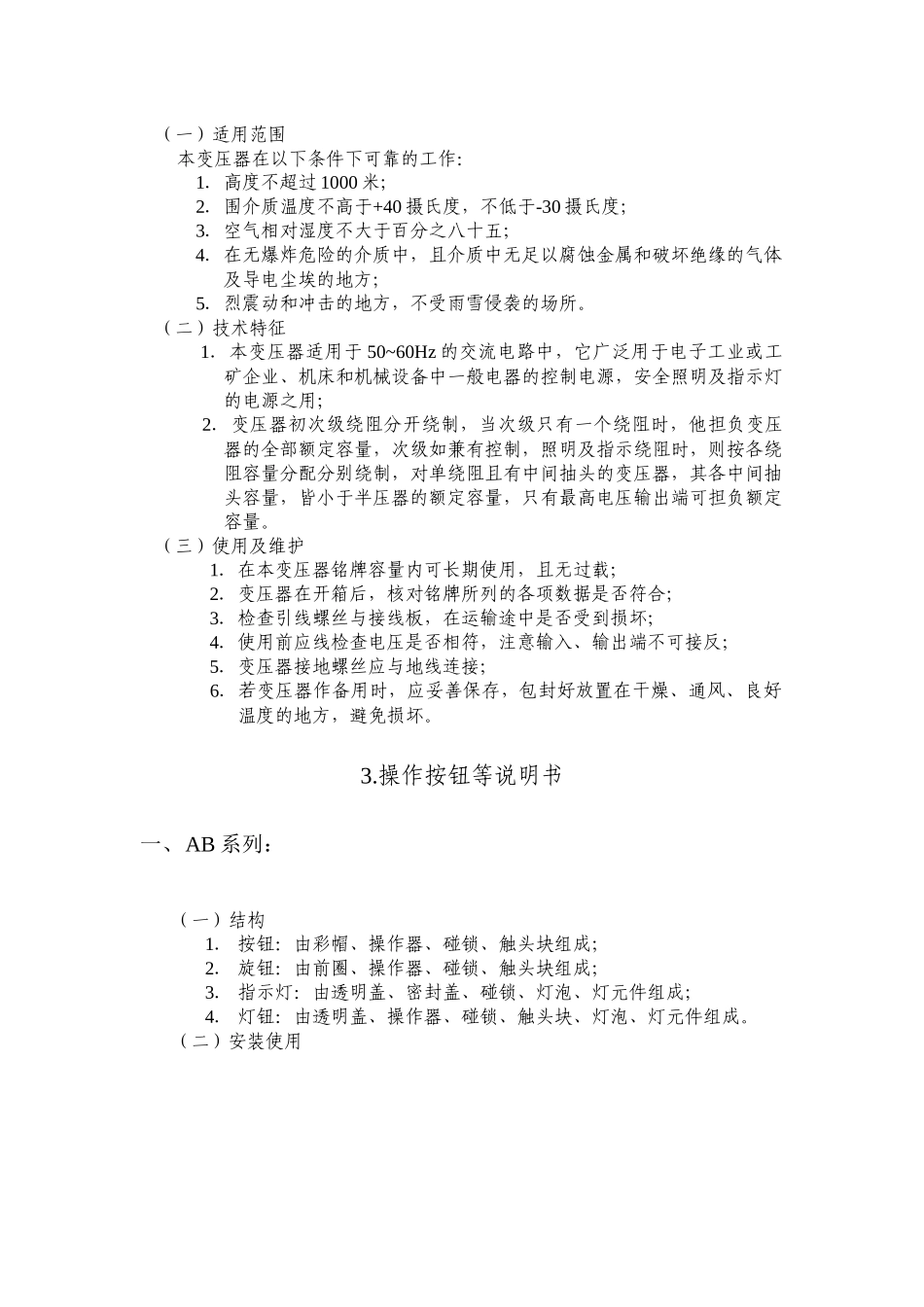

附录D常用电气元件说明书1.保险说明书（一）结构HG30轨道安装模数化熔断器式隔离器（二）安装使用HG30轨道安装模数化熔断器式隔离器适用于交流50HZ，额定电压220V，380V；额定工作电流至20A的照明和动力线路中，作为电源隔离器并作线路过载和短路保护之用。（三）故障分析将保险丝取下，量取电阻大小，短路为通，短路则需更换。（四）验收标准隔离器符合GBxxxx.3，IEC408标准。技术参数为：产品型号额定电压额定电流额定熔断短路电流机械寿命电流有效值cosHG30-10HG30-16220220101660.53000HG30-20HG30-323803802032200.3HG30-6338063200.3HG30-100380100200.32.变压器说明书一．华通变压器：（一）适用范围本变压器在以下条件下可靠的工作：1．高度不超过1000米；2．围介质温度不高于+40摄氏度，不低于-30摄氏度；3．空气相对湿度不大于百分之八十五；4．在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；5．烈震动和冲击的地方，不受雨雪侵袭的场所。（二）技术特征1．本变压器适用于50~60Hz的交流电路中，它广泛用于电子工业或工矿企业、机床和机械设备中一般电器的控制电源，安全照明及指示灯的电源之用；2．变压器初次级绕阻分开绕制，当次级只有一个绕阻时，他担负变压器的全部额定容量，次级如兼有控制，照明及指示绕阻时，则按各绕阻容量分配分别绕制，对单绕阻且有中间抽头的变压器，其各中间抽头容量，皆小于半压器的额定容量，只有最高电压输出端可担负额定容量。（三）使用及维护1．在本变压器铭牌容量内可长期使用，且无过载；2．变压器在开箱后，核对铭牌所列的各项数据是否符合；3．检查引线螺丝与接线板，在运输途中是否受到损坏；4．使用前应线检查电压是否相符，注意输入、输出端不可接反；5．变压器接地螺丝应与地线连接；6．若变压器作备用时，应妥善保存，包封好放置在干燥、通风、良好温度的地方，避免损坏。3.操作按钮等说明书一、AB系列：（一）结构1．按钮：由彩帽、操作器、碰锁、触头块组成；2．旋钮：由前圈、操作器、碰锁、触头块组成；3．指示灯：由透明盖、密封盖、碰锁、灯泡、灯元件组成；4．灯钮：由透明盖、操作器、碰锁、触头块、灯泡、灯元件组成。（二）安装使用（三）故障分析旋钮前圈和操作器件的密封环，用力过大易崩断，更换旋钮。（四）验收标准防护等级：IP66；二、上海二工系列：（一）结构（二）安装使用i.按钮ii.旋钮二位置旋钮：三位置旋钮：iii.灯钮iv.AD16指示灯v.一般钮，带灯钮，钥匙钮和旋钮安装尺寸：vi.蘑菇按钮及长柄旋钮安装尺寸：（三）故障分析1．如安装后发现按钮有卡滞现象，应调节中座的两颗紧定螺钉，保持松紧一致，即可消除。2．安装完毕后，应检查开关元件的搭扣是否完全扣入。（四）验收标准4.交流接触器说明书（一）结构1.施耐德LC1-D09LC1-D12LC1-D18LC1-D25LC1-D32LC1-D38LC1-D40LC1-D50LC1-D63LC1-D80LC1-D95LC1-D115LC1-D150LC1-D170线圈参数LC1-D09LC1-D12LC1-D18LC1-D25LC1-D32LC1-D40LC1-D50LC1-D63LC1-D80LC1-D95吸合电压50/60Hz（V）（0.85-1.1）Us释放电压50/60Hz（V）（0.2-0.75）Us线圈功率50Hz吸合（VA）7070110110110200200200200200保持（VA）88111111202020202060Hz吸合（VA）8080115115115200200200200200保持（VA）881111112020202020功耗（W）1.8-2.71.8-2.73-43-43-46-106-106-106-06-10（二）安装使用外形尺寸:安装尺寸:安装方法：LD1-D09至D38：夹持安装在35mm凹型导轨上；LD1-D40至D95：夹持安装在35mm凹型导轨或75mm凹型导轨上。LD1-D115至D170：夹持安装在2X35mm凹型或螺丝固定。电源接线端：LD1-D09至D170型：有防手触保护和直接接线端；（三）故障分析接触器通电后吸合不上：量取线圈电压，以及接触器电阻，保证接触器内无杂物，以及接线连接正确后，更换接触器。（四）验收标准主电路技术参数型号额定绝缘电压（V）约定发热电流Ith(A)额定工作电流Ith(A)控制功率（kw）触头数量备注220V380V415V440V660VSGLC1-D0910SGLC1-D09016602592.24445.53P+NO3P+NC安装方式1、两个螺钉安装2、35mm导轨安装SGLC1-D1210SGLC1-D1201251235.55.55.57.53P+NO3P+N...
