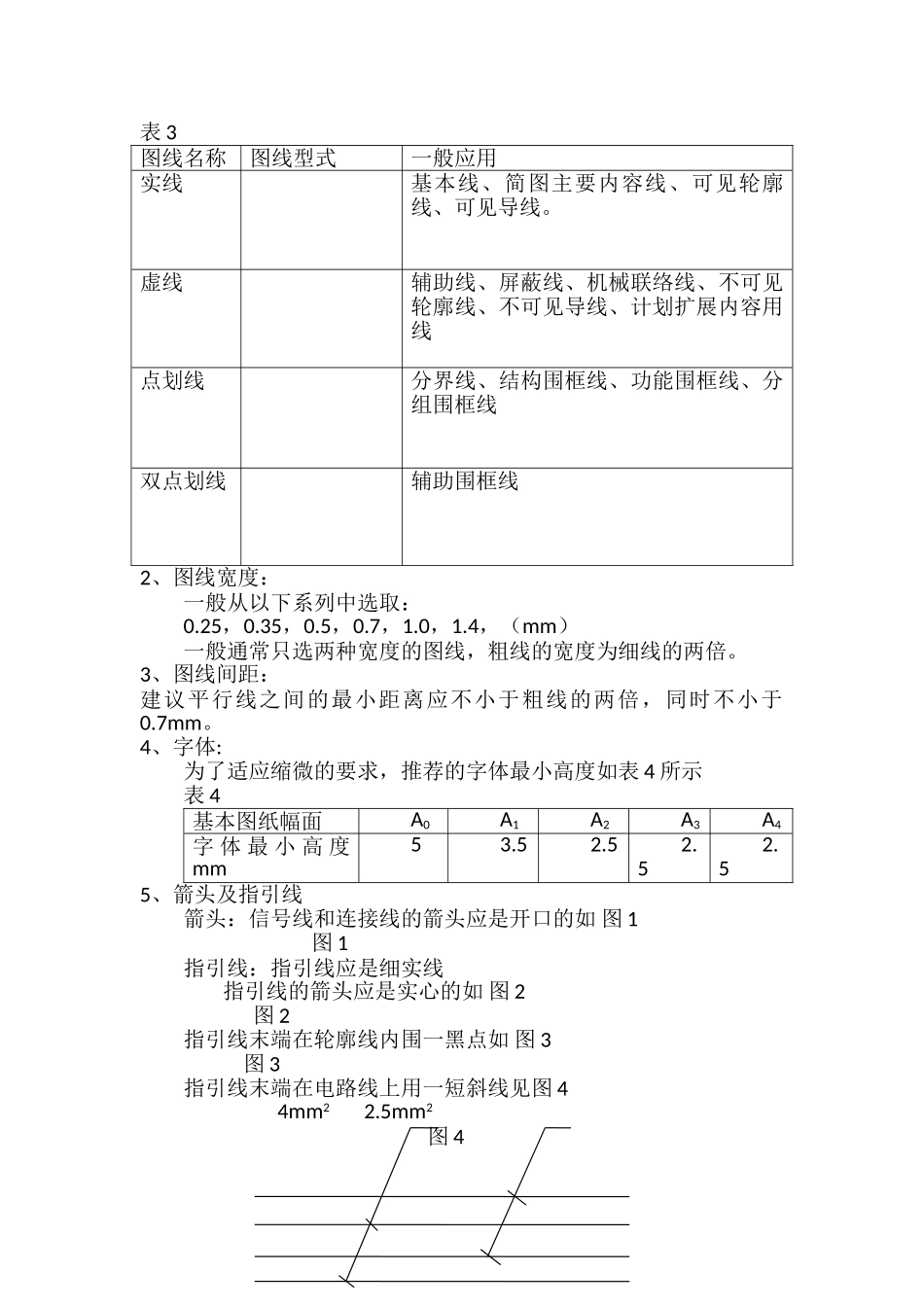

Forpersonaluseonlyinstudyandresearch;notforcommercialuse常用“电气制图及图形符号国家标准”目录一、统一图幅1二、统一画法2三、统一图形符号4GB4728.2-84符号要素、限定符号和常用的其他符号4GB4728.3-84导线和连接器件8GB4728.4-85无源元件12GB4728.5-85半导体管和电子管15GB4728.6-84电能的发生和转换19GB4728.7-84开关、控制和保护装置23GB4726-83电气接线端子识别和字母数字符号标志、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表1代号尺寸mmA0841x1189A1594x841A2420x594A3270x420A4210x2972、如果需要加长的图纸，应采用表2中所规定的图幅表2代号尺寸mmA3x3420x891A3x4420x1189A4x3297x630A4x4297x841A4x5297x10513、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。二、统一画法1、图线形式应采用表3所示的图线型式表3图线名称图线型式一般应用实线基本线、简图主要内容线、可见轮廓线、可见导线。虚线辅助线、屏蔽线、机械联络线、不可见轮廓线、不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线双点划线辅助围框线2、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。4、字体:为了适应缩微的要求，推荐的字体最小高度如表4所示表4基本图纸幅面A0A1A2A3A4字体最小高度mm53.52.52.52.55、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm22.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。中华人民共和国国家标准GB4728.2-84符号要素，限定符号和常用的其他符号1、符号要素1.1轮廓和外壳表5序号图形符号说明02-01-0102-01-0202-01-03元件装置功能元件注：填入或加上适当的符号于轮廓符号内以表示元件、装置或功能02-01-0402-01-05外壳（容器）管壳02-01-06边界线02-01-07屏蔽（护罩）注：屏蔽可画成任何方便的形状2、限定符号2.2电流和电压的种类表6序号符号说明02-02-01直流02-02-03直流02-02-05交流02-02-10中频（音频）02-02-11高频02-02-12交直流02-02-13具有交流成分的整流电源02-02-14N中性（中性线）02-02-15M中间线02-02-16正极02-02-17负极3.13操作和操作方法表7序号图形符号说明02-13-01一般情况下手动控制02-13-02受限制的手动控制02-13-03拉拔操作02-13-04旋转操作02-13-05推动操作02-13-06接近效应操作02-13-07接触效应操作02-13-08紧急开关（蘑菇安全按钮）02-13-09手轮操作02-13-10脚踏操作02-13-11杠杆操作02-13-12可拆卸手柄操作02-13-13钥匙操作02-13-14曲柄操作02-13-15滚轮（滚柱)操作02-13-16凸轮操作02-13-17示例:仿形凸轮02-13-18示例:仿形凸轮仿形凸轮（展开图）02-13-19示例:凸轮和滚轮（滚柱）操作02-13-20储存机械能操作注：储能方式可以填入方框符号内02-13-21单向作用气动式液压控制操作02-13-22双向作用气动式液压控制操作02-13-23过电流保护的电磁操作02-13-24电磁执行器操作02-13-25热执行器操作(如热继电器热过电流保护)02-13-26电动机操作02-13-27电钟操作3.15接地、接机壳和等电位表8序号图形符号说明02-15-01接地一般符号02-15-02无噪声接地（抗干扰接地）02-15-03保护接地02-15-0402-15-05形式1形式2接机壳或接底板02-15-06等电位3.17其他表9序号图形符号说明02-17-01故障02-17-02闪络、击穿02-17-03导线间绝缘击穿02-17-0402-17-05形式1形式2导线对机壳绝缘击穿02-17-06导线对地绝缘击穿中华人民共和国国家标准GB4728.3-84导线和连接器件1、导线表10序号图形符号...
