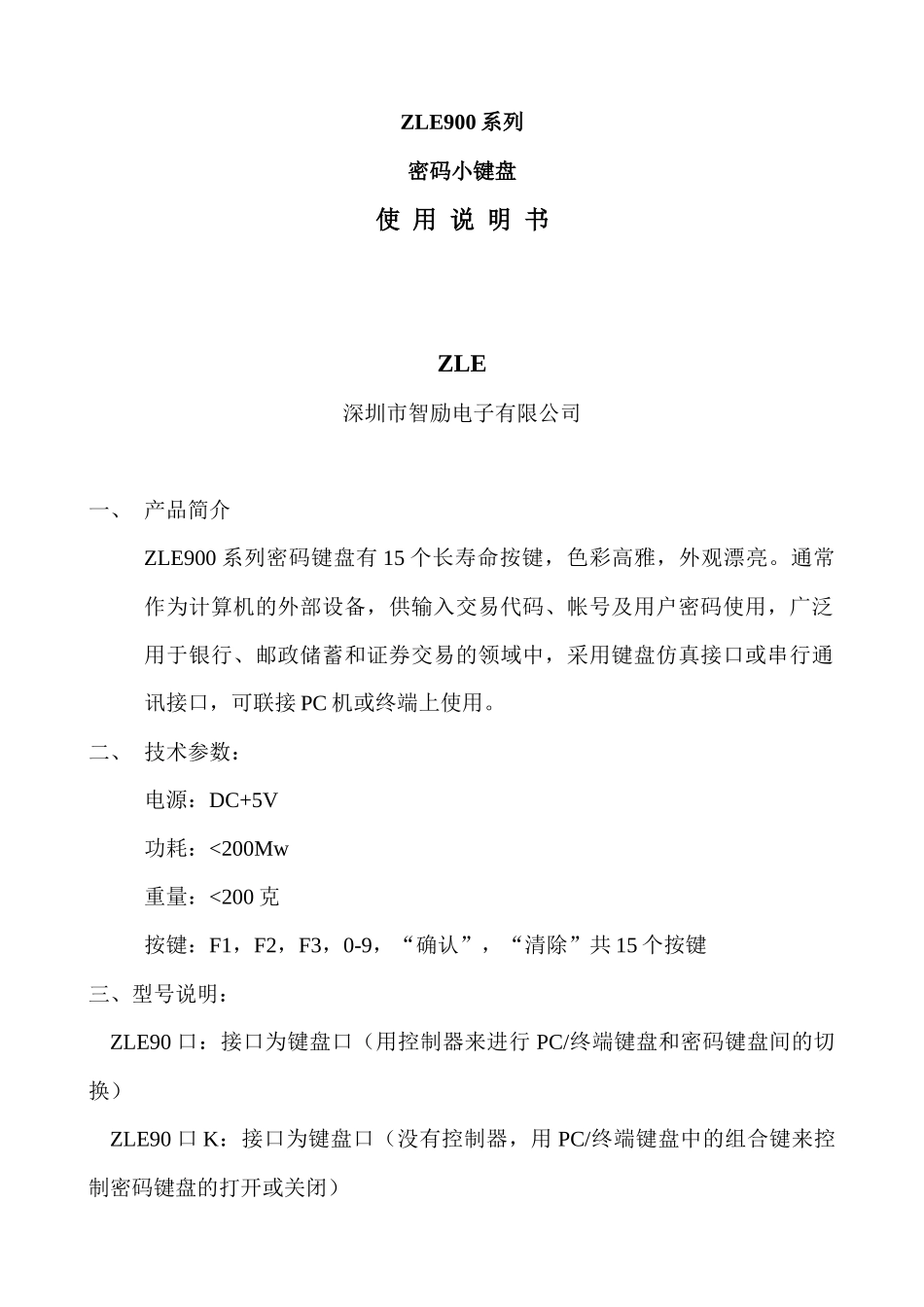

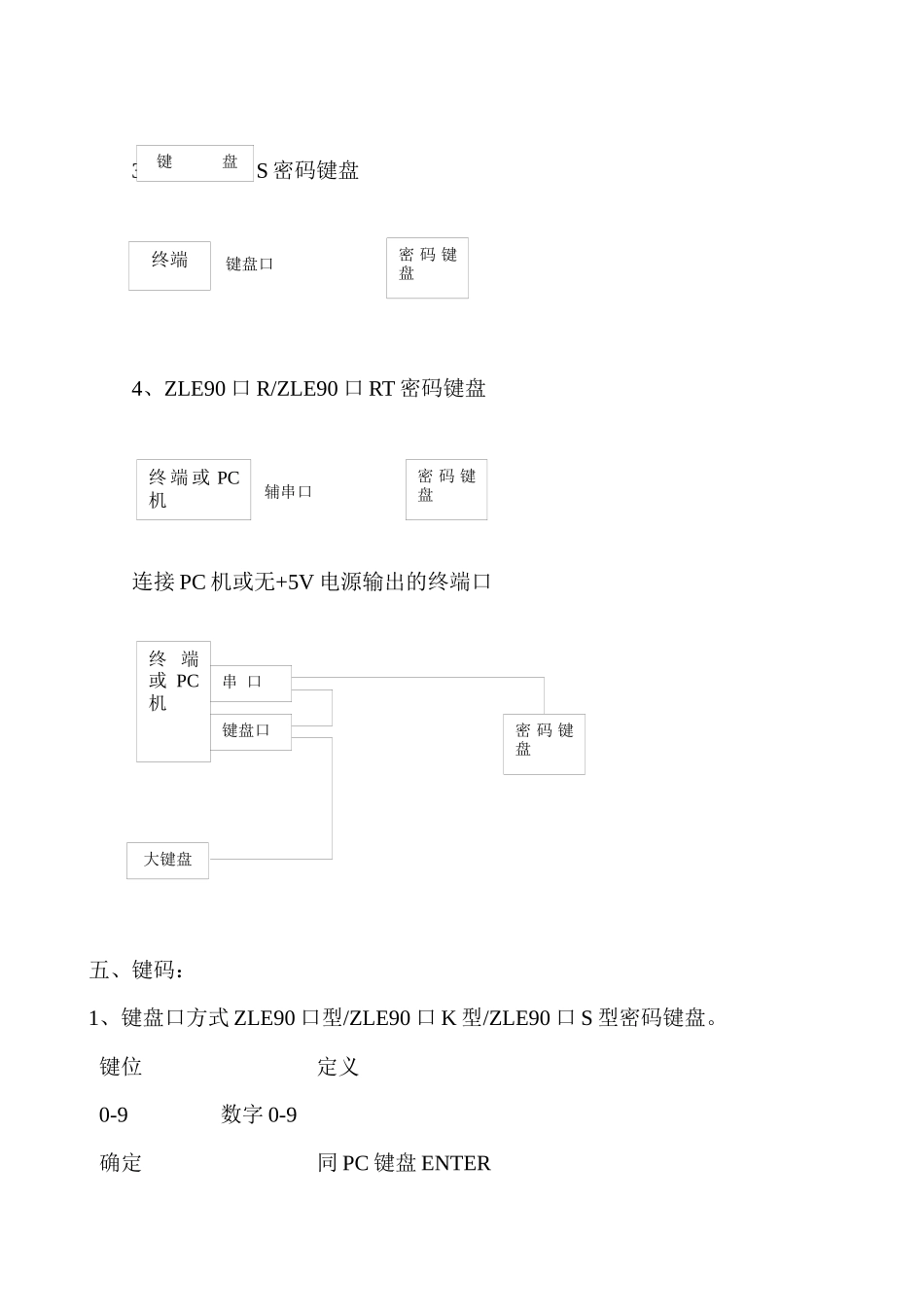

ZLE900系列密码小键盘使用说明书ZLE深圳市智励电子有限公司一、产品简介ZLE900系列密码键盘有15个长寿命按键，色彩高雅，外观漂亮。通常作为计算机的外部设备，供输入交易代码、帐号及用户密码使用，广泛用于银行、邮政储蓄和证券交易的领域中，采用键盘仿真接口或串行通讯接口，可联接PC机或终端上使用。二、技术参数：电源：DC+5V功耗：<200Mw重量：<200克按键：F1，F2，F3，0-9，“确认”，“清除”共15个按键三、型号说明：ZLE90口：接口为键盘口（用控制器来进行PC/终端键盘和密码键盘间的切换）ZLE90口K：接口为键盘口（没有控制器，用PC/终端键盘中的组合键来控制密码键盘的打开或关闭）ZLE90口S：接口为键盘口（没有控制器，用系统软件控制密码键盘的工作控制，常接终端的键盘铺口）ZLE90口R（D）：接口为串口型，电平为RS232ZLE90口R（D）：接口为串口型，电平为TTL注：串口型密码键盘除接口区别上，另有命令区别，详细需另见产品的软件版本号，型号中如有Z（D）表示该产品可增加DES加密法。其中口包含意义如下：口1基本型2语音提示3液晶提示4语音+液晶提示例：ZLE902K：为键盘方式接口，用PC键盘控制，语音提示。四、联接示意图：1、ZLE90口密码键盘2、ZLE90口K密码键盘终端或PC机键盘密码键盘控制器键盘口终端或PC机密码键盘键盘口3、ZLE90口S密码键盘4、ZLE90口R/ZLE90口RT密码键盘连接PC机或无+5V电源输出的终端口五、键码：1、键盘口方式ZLE90口型/ZLE90口K型/ZLE90口S型密码键盘。键位定义0-9数字0-9确定同PC键盘ENTER键盘终端密码键盘键盘口终端或PC机密码键盘辅串口终端或PC机密码键盘串口键盘口大键盘清除同PC键盘DEL2、串口通讯方式ZLE90口RT型密码键盘。按键键值（ASCII字符）030H131H232H333H434H535H636H737H838H939H确认0DH清除08H注：依据用户的要求可以设定不同的键值。六、使用说明：1、ZLE90口型：该小键盘使用通过控制器进行键盘间的切换，单击控制器“输入”键，打开小键盘，并提示：绿灯亮，红灯灭，语音：“您好，请输入密码。”液晶显示：“INPUTPASSWORD！”（具体提示根据用户的要求进行改变）。单击控制器“重输”键：打开小键盘，提示：红灯亮，绿灯灭，语音：“请再输入一次”，液晶显示：“PLEASERETER”双击控制器“输入”键：红率灯全熄灭，液晶显示：“WELCOMEUSE”，关闭小键盘。注：小键盘另有延时关闭功能，在20秒内没有任何按键操作，自动关闭小键盘。2、ZLE90口K型：采用PC键盘上的组合键来控制小键盘，使用更方便提捷，具体操作如下：CTRL+“+”：打开小键盘，提示：绿灯亮，语音：“您好，请输入密码。”液晶显示“INPUTPASSWORD”。CTRL+“－”：打开小键盘，提示：红灯亮，语音：“您好，请再输入一次密码。”液晶显示“PLEASERETER”。CTRL+“*”：打开小键盘，提示：红绿灯灭，液晶恢复显示为“WELCOMEUSE”。注：“+”“－”“*”为大键盘辅助数据区按键。3、ZLE90口S型：该型号为特殊型，通过终端辅键盘口复位线的电平变化来控制密码键盘的工作，需配接相应终端使用，如长城220H型号终端等。复位线为高电平：关闭小键盘。复位线为低电平：打开小键盘。命令实现：ESC[1=打开密码键盘ESC[1—关闭密码键盘。4、ZLE90口R/ZLE90口RT型ZLE90口R为标准RS232信号点平，可连接各种RS-232串口，ZLE90口RT为TTL电平，例配接实达终端等。引脚定义（常规型），为D行9芯（孔）。1脚：+5V电源2脚：发送端TX3脚：接受端RX5脚：地5、通信参数：波特率为1200~9600之间可调，数据位：8位；停止位：1位/2位：校验：无校验。七、串口型密码键命令集：命令集组一：ESC[/1：绿灯亮，红灯亮，语音：“您好，请输入密码”，液晶提示：“INPUTPASSWORO”。ESC[/2：红灯亮，绿灯灭，语音；“请再输入一次”，液晶提示：“PLEASERETRY”。ESC[/3：红绿灯全灭，液晶恢复显示为：“WELCOMEUSE”。命令组二：80H：红绿灯全亮。81H：红灯亮，语音；“请再输入一次”，液晶提示：“PLEASERETRY”。82H：绿灯亮，语音；“您好，请输入密码”，液晶提示：“INPUTPASSWORO”。83H：红绿灯全灭，液晶恢复显示为：“WELCOMEUSE”。命令组三：01H：红灯亮，语音；“...
