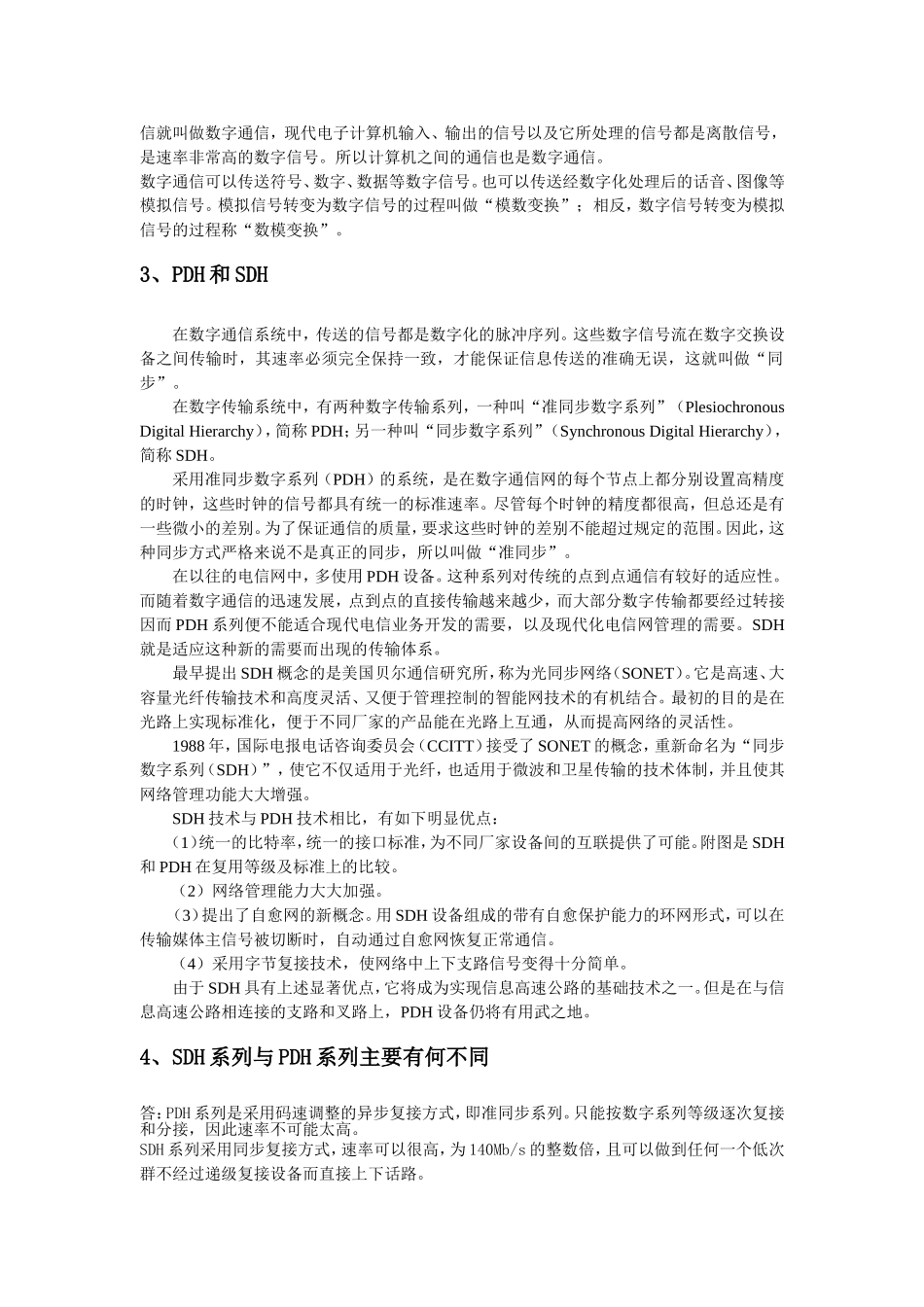

光通信基础1、请绘出光纤数字通信系统的典型组成框图,并简述各部分的主要作用答:PCM—脉冲编码调制;SPC—数字交换机;MUX—数字复接设备,发送端将低速率复接为高速率,接收端将高速率分接为低速率;OLT—光端机,光发送端为电—光转换调制,光接收端为光-电转换解调;光纤—光传输媒介。2、“模拟”和“数字”所谓“模拟”,是指把某一个量用与它相对应的连续的物理量来表示;所谓“数字”,是指把某一个量用与它相当的离散的(不连续的)数字来表示。以用于计时的钟表为例,指针式钟表是以指针的连续走动指示时间,所以它是一种“模拟”方式;相反,数字式钟表每隔一定时间跳一个数,是一种非连续计时方式,即“数字”方式。电信是用电信号进行远距离传递信息的过程。这个过程的主要内容就是首先要把信息转变成电信号,然后再通过有线或无线方式传送出去。电信号有两种不同的类型,一种叫做“模拟信号”,另一种叫做“数字信号”。什么叫“模拟信号”?以电话为例加以说明。在电话通信中,传送的信息是发话人(信源)的声音。声音是由振动发出的。声波通过送话器(变换器)转变成跟随声音的强弱变化而变化的电信号,由于该信号是“模拟”声音变化的,因此叫做“模拟信号”。这个模拟信号通过线路(信道)传送到对方,再通过受话器(反变换器)转变为原来的声音,为受话人(信宿)所听到。模拟信号的特点是它连续地“模拟”着信息的变化,信号的波形在时间上是连续的,所以又可称之为“连续信号”。原始的电话、传真、电视的信号都是模拟信号。用模拟信号传送信息的通信叫做“模拟通信”。“数字信号”是什么?这可以用电报通信为例来说明。早期的莫尔斯电报,其电报信号是用“点”和“划”组成的电码(叫做莫尔斯电码)来代表文字和数字。如果用有电流代表“1”、无电流代表“0”,那么“点”就是1、0,“划”就是1、1、1、0。莫尔斯电码是用一点一划代表A,用一划三点代表B,所以A就是101110,B就是1110101010……。数字信号是数字形式的信号,它的特点是离散的、不连续的。用数字信号传送信息的通PCM或SPC电端机MUXOLT光发送OLT光接收电端机MUXPCM或SPC发送端接收端光纤信就叫做数字通信,现代电子计算机输入、输出的信号以及它所处理的信号都是离散信号,是速率非常高的数字信号。所以计算机之间的通信也是数字通信。数字通信可以传送符号、数字、数据等数字信号。也可以传送经数字化处理后的话音、图像等模拟信号。模拟信号转变为数字信号的过程叫做“模数变换”;相反,数字信号转变为模拟信号的过程称“数模变换”。3、PDH和SDH在数字通信系统中,传送的信号都是数字化的脉冲序列。这些数字信号流在数字交换设备之间传输时,其速率必须完全保持一致,才能保证信息传送的准确无误,这就叫做“同步”。在数字传输系统中,有两种数字传输系列,一种叫“准同步数字系列”(PlesiochronousDigitalHierarchy),简称PDH;另一种叫“同步数字系列”(SynchronousDigitalHierarchy),简称SDH。采用准同步数字系列(PDH)的系统,是在数字通信网的每个节点上都分别设置高精度的时钟,这些时钟的信号都具有统一的标准速率。尽管每个时钟的精度都很高,但总还是有一些微小的差别。为了保证通信的质量,要求这些时钟的差别不能超过规定的范围。因此,这种同步方式严格来说不是真正的同步,所以叫做“准同步”。在以往的电信网中,多使用PDH设备。这种系列对传统的点到点通信有较好的适应性。而随着数字通信的迅速发展,点到点的直接传输越来越少,而大部分数字传输都要经过转接因而PDH系列便不能适合现代电信业务开发的需要,以及现代化电信网管理的需要。SDH就是适应这种新的需要而出现的传输体系。最早提出SDH概念的是美国贝尔通信研究所,称为光同步网络(SONET)。它是高速、大容量光纤传输技术和高度灵活、又便于管理控制的智能网技术的有机结合。最初的目的是在光路上实现标准化,便于不同厂家的产品能在光路上互通,从而提高网络的灵活性。1988年,国际电报电话咨询委员会(CCITT)接受了SONET的概念,重新命名为“同步数字系列(SDH)”,使它不仅适用于光纤,也适用于微波...
