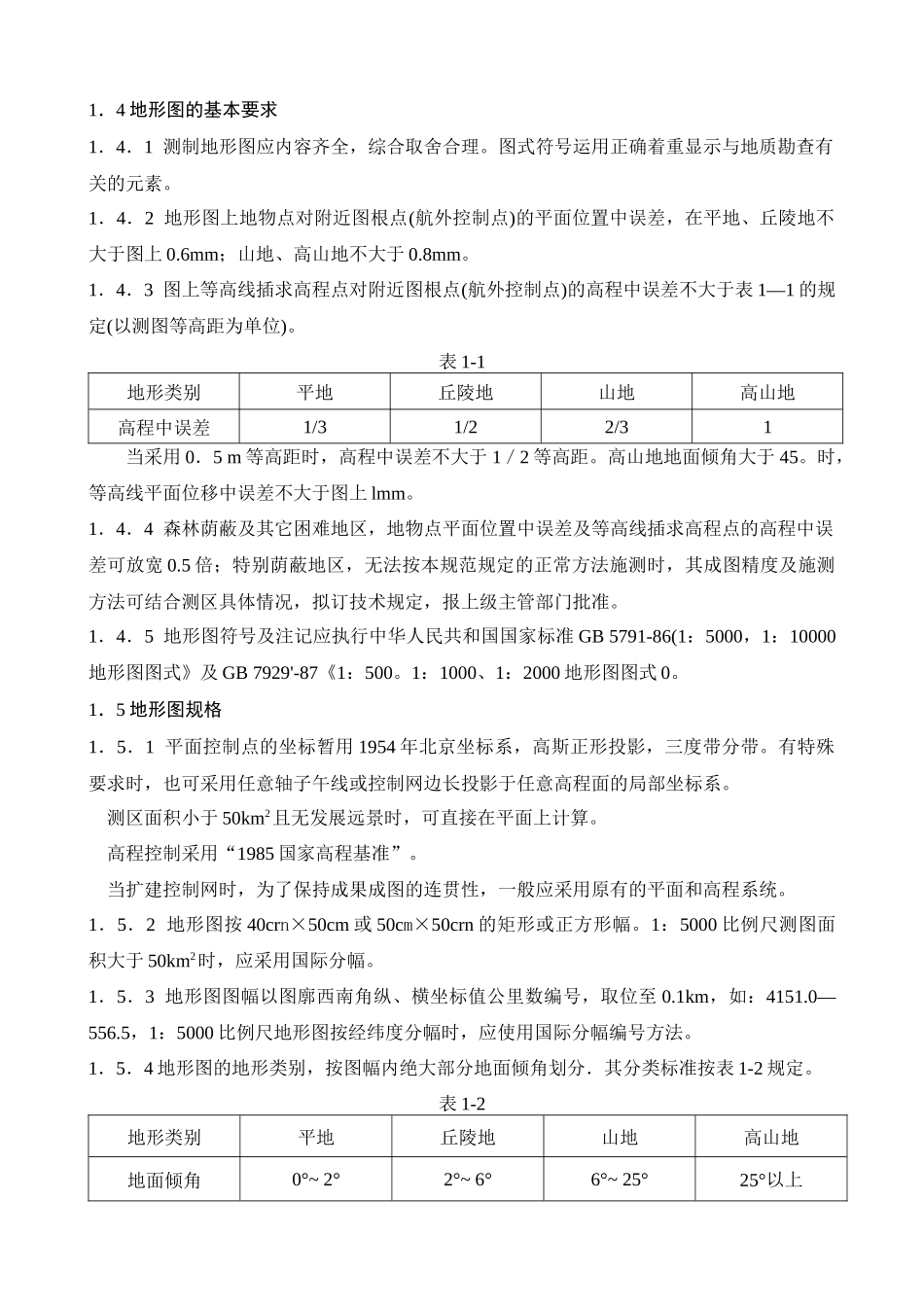

中华人民共和国专业标准ZBDl0001—89地质矿产勘查测量规范SpecificationsOfsurveyforGeologicaiandmineralResourcesExploration1总则1．1一般规定1．1．1本规范规定了平面控制测量、高程控制测量、1:1000—1:5000比例尺地形图平板仪测量、航空摄影测量、地面摄影测量及地质勘探工程测量标准。1．1．2本规范适用于地质矿产勘查专业进行大地控制测量、地形测量及地质勘探工程测量使用，并可供相应精度的矿山设计及生产利用。1．1．3在满足本规范规定的基本精度时，可采用其它作业方法或新技术作业，并制定补充技术规定报主管部门批准。1．1．4作业前，应根据任务要求，充分收集测区各项有关资料，分析测区自然地理及交通情况进行测区踏勘，编写技术设计书。作业结束后，应编写测量成果工作报告，进行成果成图验收。1．2平面控制测量1．2．1平面控制点是地形测量及地质勘探工程测量的基础。根据测区的面积及测图比例尺可布设三、四等和一、二级三角或导线测量。各等级三角点相邻点的相对点位中误差不大于0.1m，各等级导线网最弱点与起始点或相邻路线中最弱点的相对点位中误差不大于0.1m。1．2．2无论采用那一种方法测制地形图，均应布设满足相应测图比例尺所需密度和精度的平面基本控制点。1．3高程控制测量1．3．1测区的高程基本控制应为三、四等水准或四等光电测距高程导线。小面积测区且无发展远景时，亦可布设等外水准或等外光电测距高程导线。1．3．2各等级水准网(光电测距高程导线)最弱点高程中误差，对起始点不大于0.05m。1．3．3各等级三角点(导线点)的高程，采用水准、光电测距高程导线或三角高程测定，其高程中误差不大于l／20等高距，当采用0.5m等高距时，不大于1／10等高距。1．4地形图的基本要求1．4．1测制地形图应内容齐全，综合取舍合理。图式符号运用正确着重显示与地质勘查有关的元素。1．4．2地形图上地物点对附近图根点(航外控制点)的平面位置中误差，在平地、丘陵地不大于图上0.6mm；山地、高山地不大于0.8mm。1．4．3图上等高线插求高程点对附近图根点(航外控制点)的高程中误差不大于表1—1的规定(以测图等高距为单位)。表1-1地形类别平地丘陵地山地高山地高程中误差1/31/22/31当采用0．5m等高距时，高程中误差不大于1／2等高距。高山地地面倾角大于45。时，等高线平面位移中误差不大于图上lmm。1．4．4森林荫蔽及其它困难地区，地物点平面位置中误差及等高线插求高程点的高程中误差可放宽0.5倍；特别荫蔽地区，无法按本规范规定的正常方法施测时，其成图精度及施测方法可结合测区具体情况，拟订技术规定，报上级主管部门批准。1．4．5地形图符号及注记应执行中华人民共和国国家标准GB5791-86(1：5000，1：10000地形图图式》及GB7929'-87《1：500。1：1000、1：2000地形图图式0。1．5地形图规格1．5．1平面控制点的坐标暂用1954年北京坐标系，高斯正形投影，三度带分带。有特殊要求时，也可采用任意轴子午线或控制网边长投影于任意高程面的局部坐标系。测区面积小于50km2且无发展远景时，可直接在平面上计算。高程控制采用“1985国家高程基准”。当扩建控制网时，为了保持成果成图的连贯性，一般应采用原有的平面和高程系统。1．5．2地形图按40crn×50cm或50cm×50crn的矩形或正方形幅。1：5000比例尺测图面积大于50km2时，应采用国际分幅。1．5．3地形图图幅以图廓西南角纵、横坐标值公里数编号，取位至0.1km，如：4151.0—556.5，1：5000比例尺地形图按经纬度分幅时，应使用国际分幅编号方法。1．5．4地形图的地形类别，按图幅内绝大部分地面倾角划分．其分类标准按表1-2规定。表1-2地形类别平地丘陵地山地高山地地面倾角0°~2°2°~6°6°~25°25°以上1．5．5地形图的基本等高距应符合茨1-3的规定。表1-3地形类别比例尺平地(m)丘陵地(m)山地(m)高山地(m)1：10000.51.01.01.01：20000.51.01.01.02.0(2.5)2.0(2.5)1：50001.02.0(2.5)2.0(2.5)5.05.0注：每幅图内应采用同一种等高距。1．6地质勘探工程测量1．6．1地质勘探工程测量主要依据地形测量的成果成图进行，其平面及高程系统应保持一致。当尚未进行地形图测量时，地质勘探工程测量应布设相应精度的控制...
