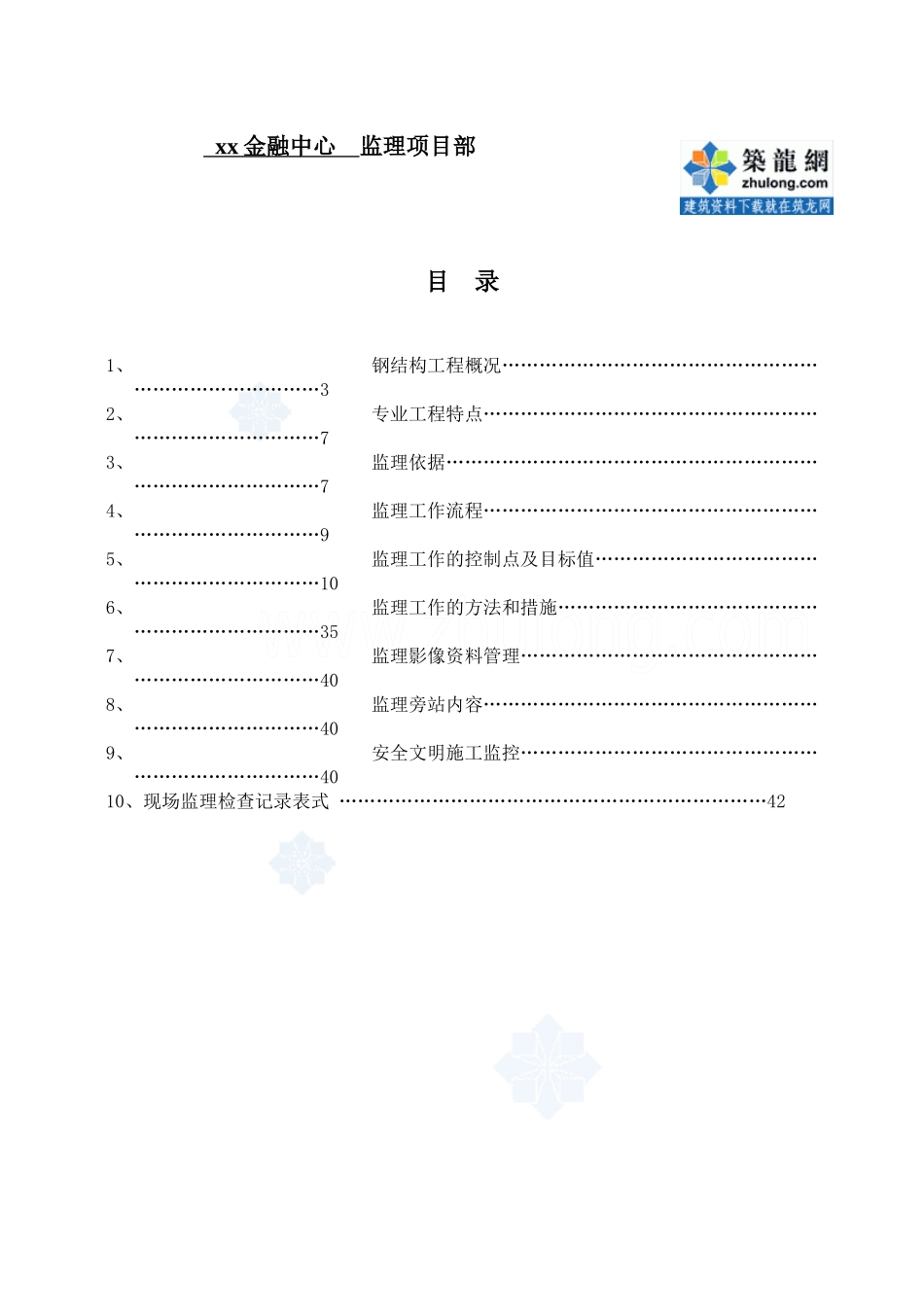

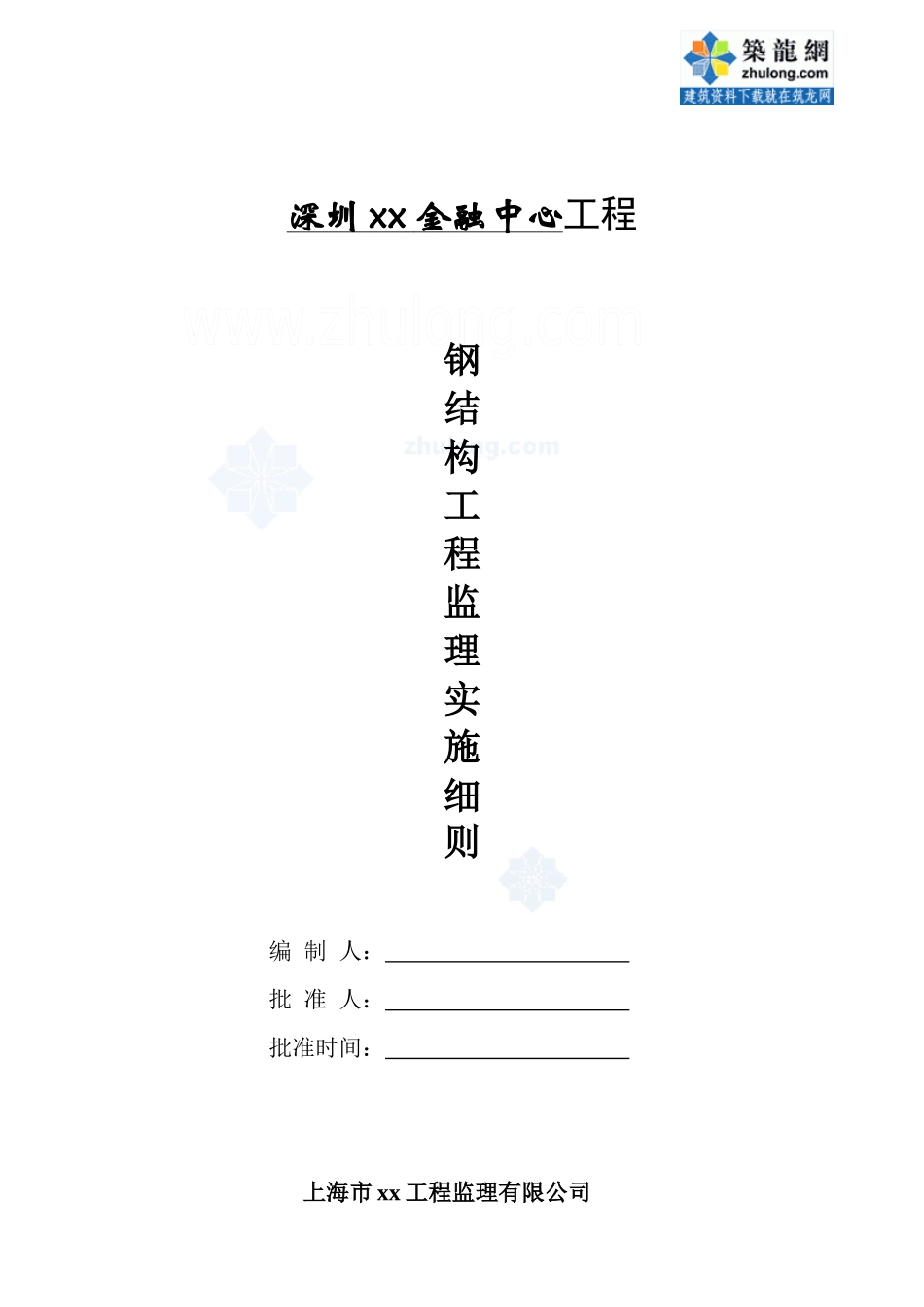

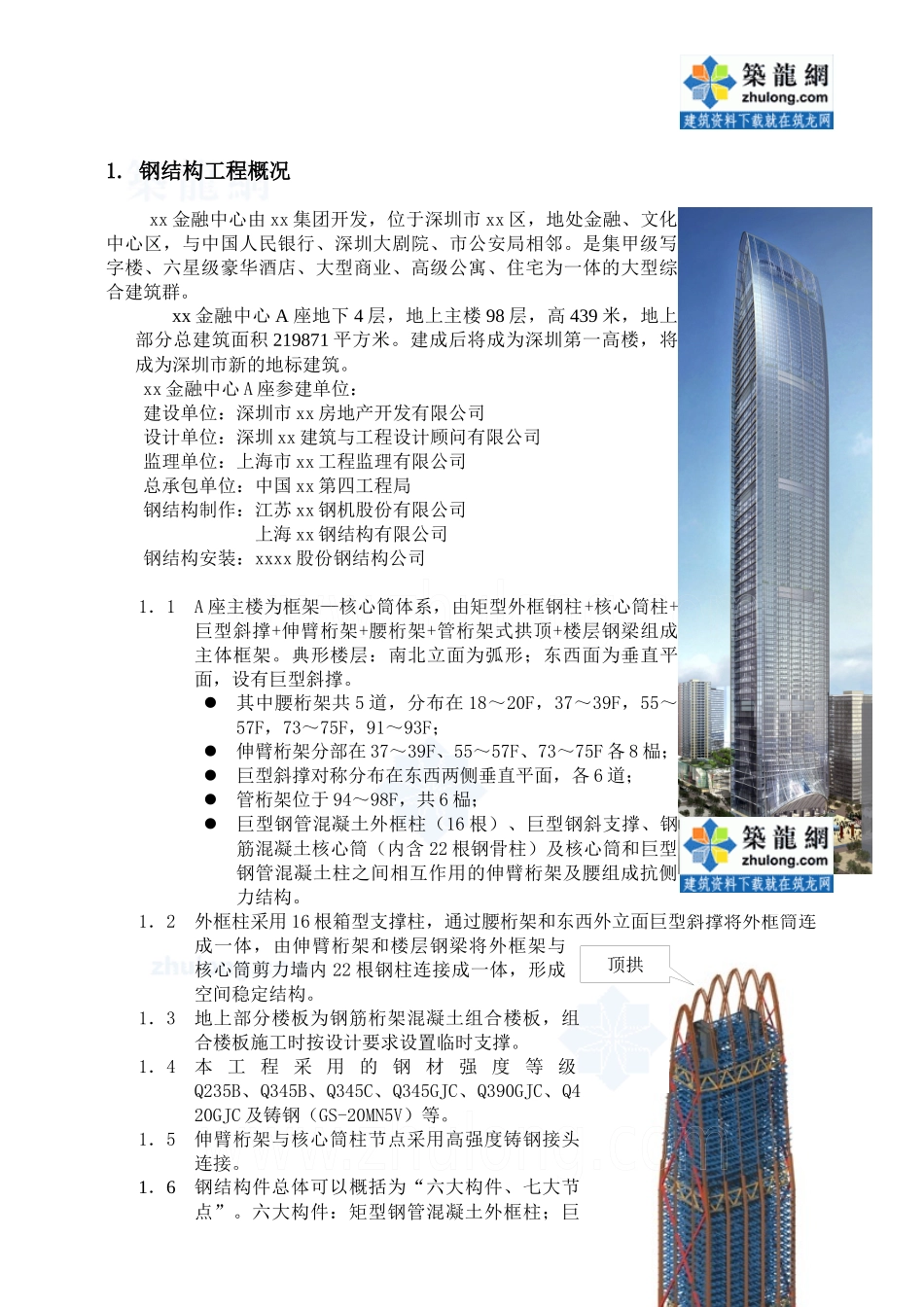

深圳xx金融中心工程钢结构工程监理实施细则编制人：批准人：批准时间：上海市xx工程监理有限公司xx金融中心监理项目部目录1、钢结构工程概况………………………………………………………………………32、专业工程特点…………………………………………………………………………73、监理依据………………………………………………………………………………74、监理工作流程…………………………………………………………………………95、监理工作的控制点及目标值…………………………………………………………106、监理工作的方法和措施………………………………………………………………357、监理影像资料管理……………………………………………………………………408、监理旁站内容…………………………………………………………………………409、安全文明施工监控……………………………………………………………………4010、现场监理检查记录表式……………………………………………………………421.钢结构工程概况xx金融中心由xx集团开发，位于深圳市xx区，地处金融、文化中心区，与中国人民银行、深圳大剧院、市公安局相邻。是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群。xx金融中心A座地下4层，地上主楼98层，高439米，地上部分总建筑面积219871平方米。建成后将成为深圳第一高楼，将成为深圳市新的地标建筑。xx金融中心A座参建单位：建设单位：深圳市xx房地产开发有限公司设计单位：深圳xx建筑与工程设计顾问有限公司监理单位：上海市xx工程监理有限公司总承包单位：中国xx第四工程局钢结构制作：江苏xx钢机股份有限公司上海xx钢结构有限公司钢结构安装：xxxx股份钢结构公司1．1A座主楼为框架—核心筒体系，由矩型外框钢柱+核心筒柱+巨型斜撑+伸臂桁架+腰桁架+管桁架式拱顶+楼层钢梁组成主体框架。典形楼层：南北立面为弧形；东西面为垂直平面，设有巨型斜撑。其中腰桁架共5道，分布在18～20F，37～39F，55～57F，73～75F，91～93F；伸臂桁架分部在37～39F、55～57F、73～75F各8榀；巨型斜撑对称分布在东西两侧垂直平面，各6道；管桁架位于94～98F，共6榀；巨型钢管混凝土外框柱（16根）、巨型钢斜支撑、钢筋混凝土核心筒（内含22根钢骨柱）及核心筒和巨型钢管混凝土柱之间相互作用的伸臂桁架及腰组成抗侧力结构。1．2外框柱采用16根箱型支撑柱，通过腰桁架和东西外立面巨型斜撑将外框筒连成一体，由伸臂桁架和楼层钢梁将外框架与核心筒剪力墙内22根钢柱连接成一体，形成空间稳定结构。1．3地上部分楼板为钢筋桁架混凝土组合楼板，组合楼板施工时按设计要求设置临时支撑。1．4本工程采用的钢材强度等级Q235B、Q345B、Q345C、Q345GJC、Q390GJC、Q420GJC及铸钢（GS-20MN5V）等。1．5伸臂桁架与核心筒柱节点采用高强度铸钢接头连接。1．6钢结构件总体可以概括为“六大构件、七大节点”。六大构件：矩型钢管混凝土外框柱；巨顶拱型斜支撑；腰桁架；伸臂桁架；核心筒H型钢柱；楼层H钢梁等。七大节点：外框柱与伸臂桁架节点；外框角柱与斜支撑节点；外框中柱与斜支撑节点；外框柱与腰桁架节点；伸臂桁架柱节点；腰桁架节点；铸钢件节点等。1．7钢结构的安装为本工程的关键线路，总计用钢量约6.5万吨。巨型斜撑腰桁架16根外框架柱钢梁均为H型钢，截面尺寸：H400x200x8x13至H800x550x400x50伸臂桁架：在37~39层、55~57层、73~75层分别设置了3道，每道包含8榀伸臂桁架，伸臂桁架与核心筒柱连接节点为铸钢件。16根外框架柱东西两侧布置6道巨型斜撑。外围巨型钢管柱剪力墙劲性钢柱京基金融中心整体模型沿标高方向共布置了5道腰桁架，每道腰桁架把整个外框架柱联系成整体，每榀腰桁架跨越两个楼层。腰桁架构件均为H型钢，截面尺寸：H400x400x25x40至H900x900x50x70不等。钢结构主要构件及其特征类别构件示意图截面尺寸分布位置十字柱王字柱十850×400×30×30王1300×650×50×70核心筒墙内角柱□2700×3900×75×75□2700×3400×70×70□2100×3400×61×61□1800×2800×47×47□1100×1500×35×35结构四角钢柱圆钢柱Ф600×16拱顶...
