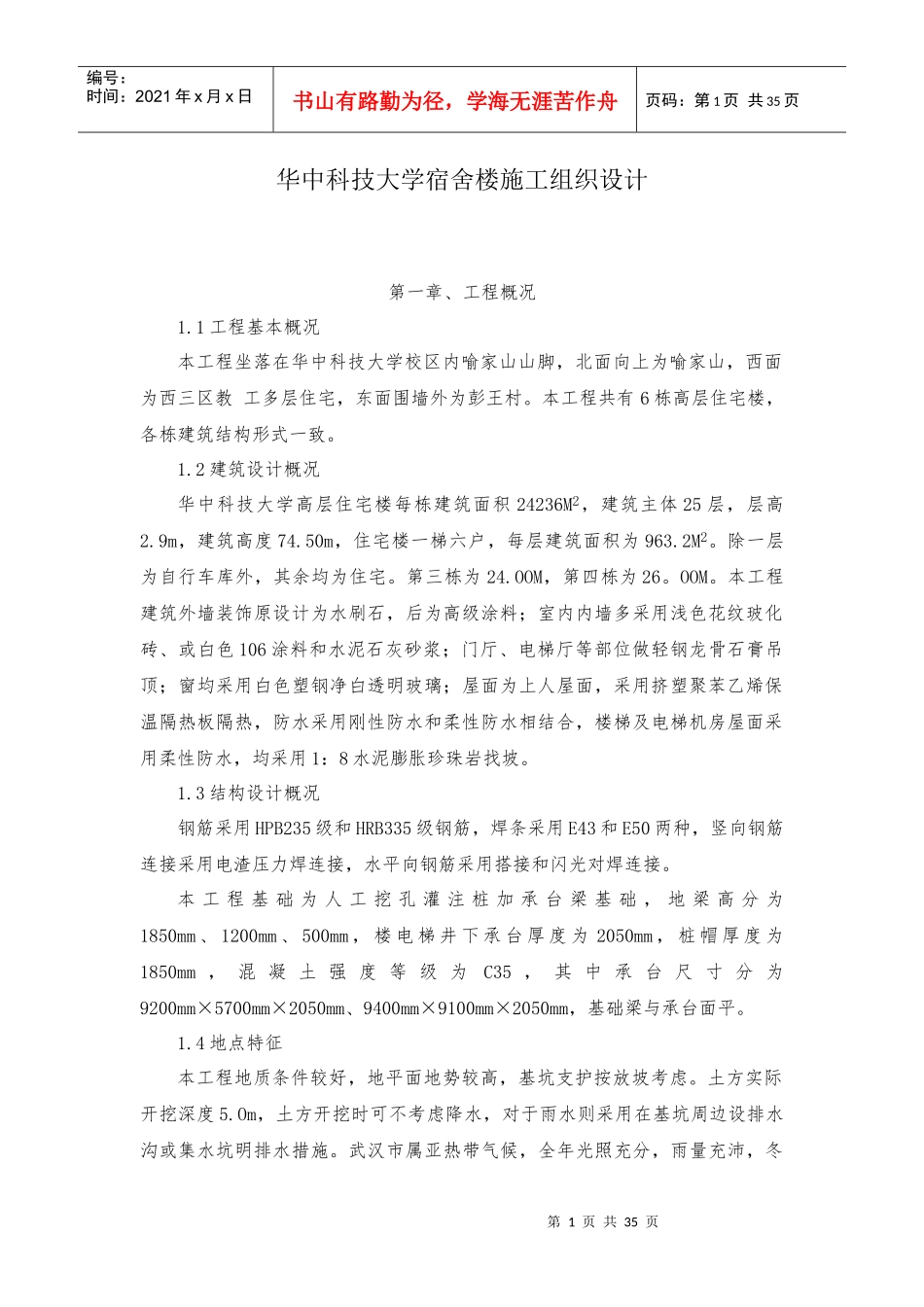

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页华中科技大学宿舍楼施工组织设计第一章、工程概况1.1工程基本概况本工程坐落在华中科技大学校区内喻家山山脚，北面向上为喻家山，西面为西三区教工多层住宅，东面围墙外为彭王村。本工程共有6栋高层住宅楼，各栋建筑结构形式一致。1.2建筑设计概况华中科技大学高层住宅楼每栋建筑面积24236M2，建筑主体25层，层高2.9m，建筑高度74.50m，住宅楼一梯六户，每层建筑面积为963.2M2。除一层为自行车库外，其余均为住宅。第三栋为24.OOM，第四栋为26。OOM。本工程建筑外墙装饰原设计为水刷石，后为高级涂料；室内内墙多采用浅色花纹玻化砖、或白色106涂料和水泥石灰砂浆；门厅、电梯厅等部位做轻钢龙骨石膏吊顶；窗均采用白色塑钢净白透明玻璃；屋面为上人屋面，采用挤塑聚苯乙烯保温隔热板隔热，防水采用刚性防水和柔性防水相结合，楼梯及电梯机房屋面采用柔性防水，均采用1：8水泥膨胀珍珠岩找坡。1.3结构设计概况钢筋采用HPB235级和HRB335级钢筋，焊条采用E43和E50两种，竖向钢筋连接采用电渣压力焊连接，水平向钢筋采用搭接和闪光对焊连接。本工程基础为人工挖孔灌注桩加承台梁基础，地梁高分为1850mm、1200mm、500mm，楼电梯井下承台厚度为2050mm，桩帽厚度为1850mm，混凝土强度等级为C35，其中承台尺寸分为9200mm×5700mm×2050mm、9400mm×9100mm×2050mm，基础梁与承台面平。1.4地点特征本工程地质条件较好，地平面地势较高，基坑支护按放坡考虑。土方实际开挖深度5.Om，土方开挖时可不考虑降水，对于雨水则采用在基坑周边设排水沟或集水坑明排水措施。武汉市属亚热带气候，全年光照充分，雨量充沛，冬第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页有严寒，夏有酷暑。年平均气温16.3℃，极端最高气温39.4℃，极端最低温度-18.1℃。春、夏、秋是主要降水期，多年平均降水量为1204.5mm。全年主导风向为东北风，夏季主导风向为东南风，室外平均风速2.6m/s。武汉长江最高水位29.93m，最低枯水位8.87m，水位降幅度达20.06m。1.5施工条件及工程特点本工程位于华中科技大学校园内，环保要求高，施工中必须有效地控制粉尘污染和噪声污染。本工程剪力墙部位较多，我公司采用大模板施工工艺，大模板设计、制作、安装施工以及防水工程施工，门厅处钢结构施工是本工程施工的三大重点。本工程为我公司在武汉地区采用全钢大模板施工的第一个项目，得到了成功应用并取得了较好的经济和社会效益。结构采用多种强度等级的商品混凝土，其生产工艺要求高，运输和浇筑过程中的施工组织与管理要求高。第二章、施工部署2.1项目组织机构项目组织机构设置如图：第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2.2施工部署（流水段划分）2.2.1施工阶段划分本工程施工分四大阶段进行，各阶段划分和控制的重点如下：第一阶段：施工准备阶段。做好场地交接，调集人、材、物等施工力量；进行施工平面布置、图纸会审，开展技术、质量交底工作；办理开工有关手续等。第二阶段：基础施工阶段。施工中应做好明排水措施，做好中间大承台的温度控制。第三阶段：上部结构施工阶段。在本阶段内，适时插入室内装饰、安装、部分外装饰等工作。主体砌体与粗抹灰、安装全面铺开，该阶段为工程的施工高峰期。第四阶段：装饰、安装阶段。该阶段前半部分以装饰为主，安装跟进，后半部分转换为以安装为主，装饰配合，其他各专业也全面展开，这是工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点是做好各方的协调工作。2.2.2施工区段划分本工程剪力墙较多，结构平面以⑩轴为中心线对称布置，为确保工程质量，在施工中采取了大模板施工工艺，将平面分成两个区，大模板以⑩轴为中心线对称布置。施工区段的划分见图。区段之间组织流水作业。流水方向：A—B。2.3施工平面布置见附图《施工总平面布置图》2.4施工进度计划2.4.1工期指标总工期：460天。主要节点进度如下：基础工程完工：2000年9月3日（30天）第4页共35页第3页共...
