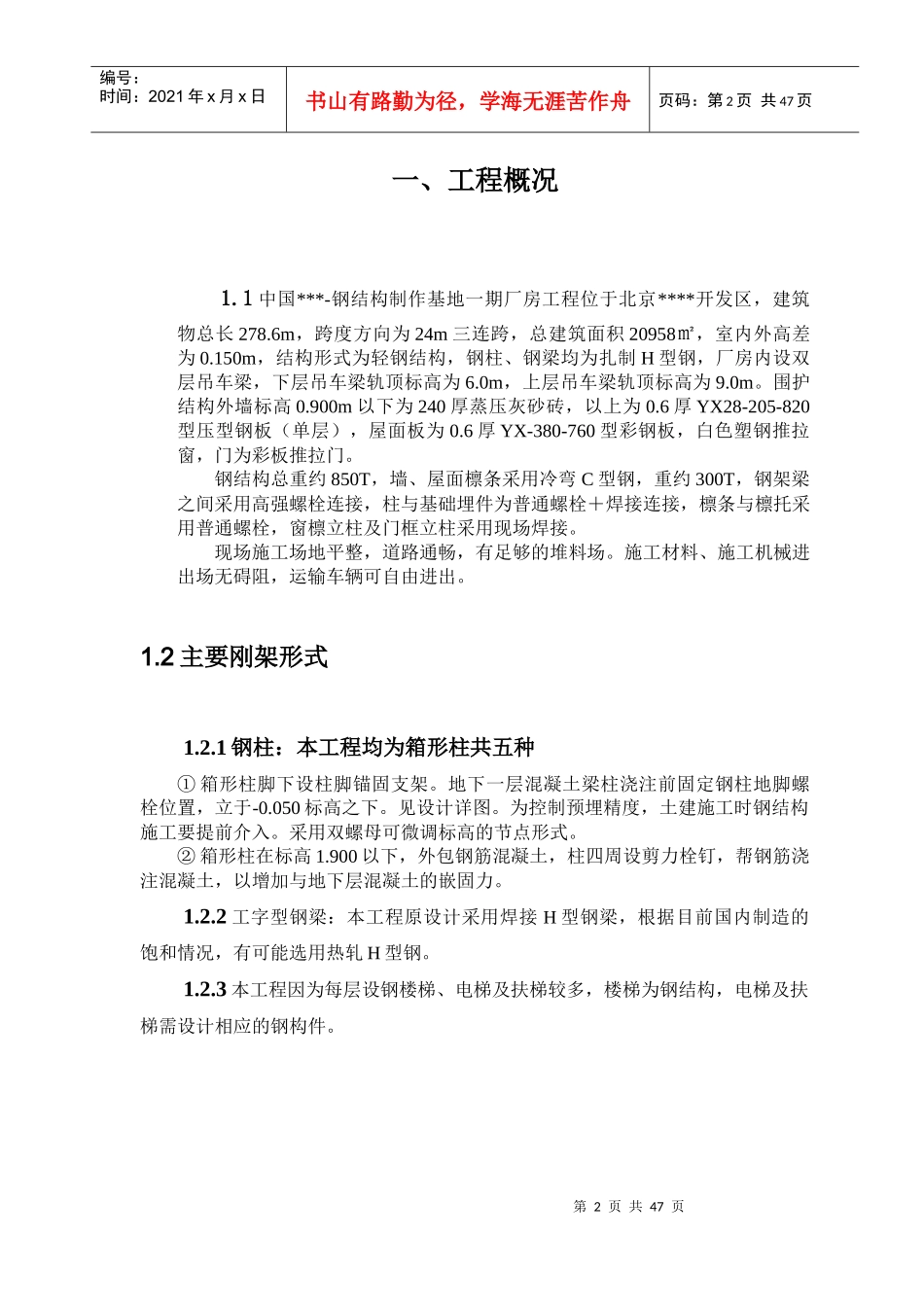

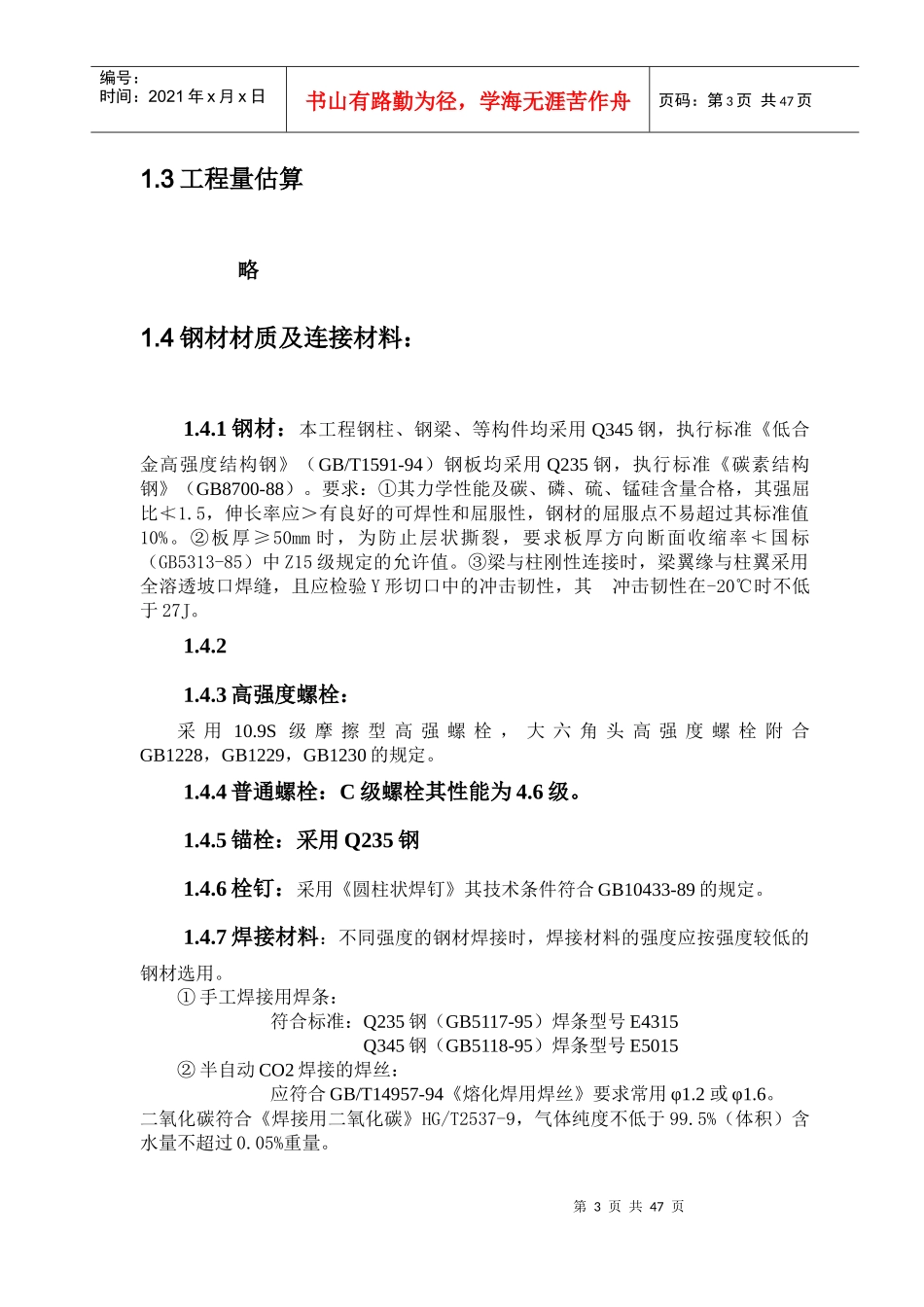

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页钢结构制作基地钢结构施工方案第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、工程概况1.1中国***-钢结构制作基地一期厂房工程位于北京****开发区，建筑物总长278.6m，跨度方向为24m三连跨，总建筑面积20958㎡，室内外高差为0.150m，结构形式为轻钢结构，钢柱、钢梁均为扎制H型钢，厂房内设双层吊车梁，下层吊车梁轨顶标高为6.0m，上层吊车梁轨顶标高为9.0m。围护结构外墙标高0.900m以下为240厚蒸压灰砂砖，以上为0.6厚YX28-205-820型压型钢板（单层），屋面板为0.6厚YX-380-760型彩钢板，白色塑钢推拉窗，门为彩板推拉门。钢结构总重约850T，墙、屋面檩条采用冷弯C型钢，重约300T，钢架梁之间采用高强螺栓连接，柱与基础埋件为普通螺栓＋焊接连接，檩条与檩托采用普通螺栓，窗檩立柱及门框立柱采用现场焊接。现场施工场地平整，道路通畅，有足够的堆料场。施工材料、施工机械进出场无碍阻，运输车辆可自由进出。1.2主要刚架形式1.2.1钢柱：本工程均为箱形柱共五种①箱形柱脚下设柱脚锚固支架。地下一层混凝土梁柱浇注前固定钢柱地脚螺栓位置，立于-0.050标高之下。见设计详图。为控制预埋精度，土建施工时钢结构施工要提前介入。采用双螺母可微调标高的节点形式。②箱形柱在标高1.900以下，外包钢筋混凝土，柱四周设剪力栓钉，帮钢筋浇注混凝土，以增加与地下层混凝土的嵌固力。1.2.2工字型钢梁：本工程原设计采用焊接H型钢梁，根据目前国内制造的饱和情况，有可能选用热轧H型钢。1.2.3本工程因为每层设钢楼梯、电梯及扶梯较多，楼梯为钢结构，电梯及扶梯需设计相应的钢构件。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.3工程量估算略1.4钢材材质及连接材料：1.4.1钢材：本工程钢柱、钢梁、等构件均采用Q345钢，执行标准《低合金高强度结构钢》（GB/T1591-94）钢板均采用Q235钢，执行标准《碳素结构钢》（GB8700-88）。要求：①其力学性能及碳、磷、硫、锰硅含量合格，其强屈比≮1.5，伸长率应＞有良好的可焊性和屈服性，钢材的屈服点不易超过其标准值10%。②板厚≥50mm时，为防止层状撕裂，要求板厚方向断面收缩率≮国标（GB5313-85）中Z15级规定的允许值。③梁与柱刚性连接时，梁翼缘与柱翼采用全溶透坡口焊缝，且应检验Y形切口中的冲击韧性，其冲击韧性在-20℃时不低于27J。1.4.21.4.3高强度螺栓：采用10.9S级摩擦型高强螺栓，大六角头高强度螺栓附合GB1228，GB1229，GB1230的规定。1.4.4普通螺栓：C级螺栓其性能为4.6级。1.4.5锚栓：采用Q235钢1.4.6栓钉：采用《圆柱状焊钉》其技术条件符合GB10433-89的规定。1.4.7焊接材料：不同强度的钢材焊接时，焊接材料的强度应按强度较低的钢材选用。①手工焊接用焊条：符合标准：Q235钢（GB5117-95）焊条型号E4315Q345钢（GB5118-95）焊条型号E5015②半自动CO2焊接的焊丝：应符合GB/T14957-94《熔化焊用焊丝》要求常用φ1.2或φ1.6。二氧化碳符合《焊接用二氧化碳》HG/T2537-9，气体纯度不低于99.5%（体积）含水量不超过0.05%重量。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页1.5防腐与涂装：1.6安装中主要技术关键1.6.1多层钢框架安装中的测量与校正，是施工中的关键工序，根据本工程的特点是大面积的平面对称的钢结构，须分区同时施工，整体控制测量精度。首先要选好测量主控制轴线网，基准点竖向投递精确，分段控制垂直精度及仔细放线施工，安排好安装与焊接的顺序跟踪测量。1.6.2大面积多层钢框架，更要控制好焊接中的收缩与变形对钢柱垂直度的影响，必须严格执行焊接工艺，施焊顺序。跟踪测量，及时反馈信息，掌握收缩变形规律，制定纠偏方案与措施，指导施工。减少拘束变施放焊接应力。防止冷裂纹的发生。所以采用预检、预留、预控跟踪检查的方法施工。1.6.3大量的高强螺栓安装要求，钢构件制作精度必须符合《钢规》要求，除厂内验收外，关键部位必须预检，确保高强螺栓...
