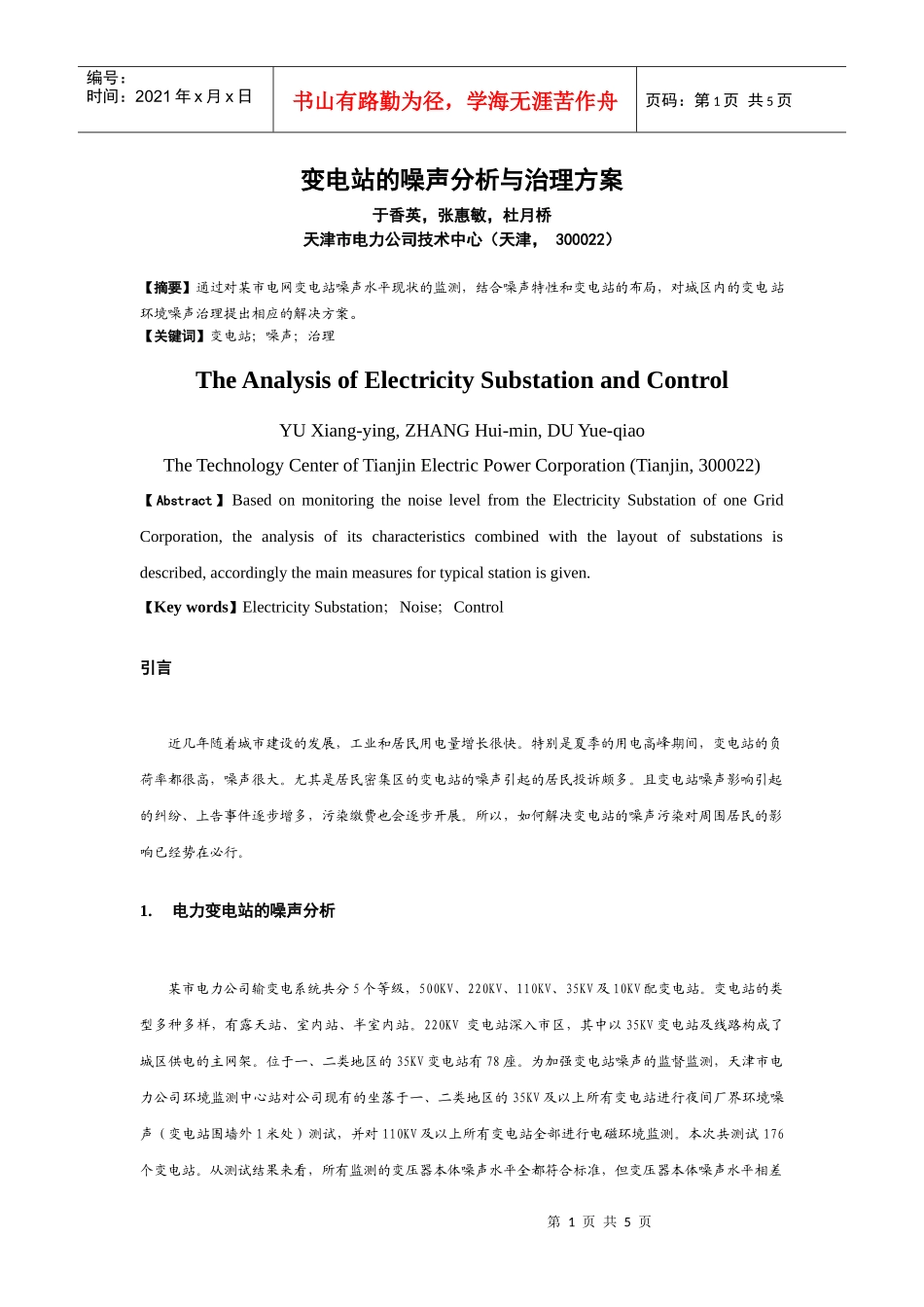

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页变电站的噪声分析与治理方案于香英，张惠敏，杜月桥天津市电力公司技术中心（天津，300022）【摘要】通过对某市电网变电站噪声水平现状的监测，结合噪声特性和变电站的布局，对城区内的变电站环境噪声治理提出相应的解决方案。【关键词】变电站；噪声；治理TheAnalysisofElectricitySubstationandControlYUXiang-ying,ZHANGHui-min,DUYue-qiaoTheTechnologyCenterofTianjinElectricPowerCorporation(Tianjin,300022)【Abstract】BasedonmonitoringthenoiselevelfromtheElectricitySubstationofoneGridCorporation,theanalysisofitscharacteristicscombinedwiththelayoutofsubstationsisdescribed,accordinglythemainmeasuresfortypicalstationisgiven.【Keywords】ElectricitySubstation；Noise；Control引言近几年随着城市建设的发展，工业和居民用电量增长很快。特别是夏季的用电高峰期间，变电站的负荷率都很高，噪声很大。尤其是居民密集区的变电站的噪声引起的居民投诉颇多。且变电站噪声影响引起的纠纷、上告事件逐步增多，污染缴费也会逐步开展。所以，如何解决变电站的噪声污染对周围居民的影响已经势在必行。1.电力变电站的噪声分析某市电力公司输变电系统共分5个等级，500KV、220KV、110KV、35KV及10KV配变电站。变电站的类型多种多样，有露天站、室内站、半室内站。220KV变电站深入市区，其中以35KV变电站及线路构成了城区供电的主网架。位于一、二类地区的35KV变电站有78座。为加强变电站噪声的监督监测，天津市电力公司环境监测中心站对公司现有的坐落于一、二类地区的35KV及以上所有变电站进行夜间厂界环境噪声（变电站围墙外1米处）测试，并对110KV及以上所有变电站全部进行电磁环境监测。本次共测试176个变电站。从测试结果来看，所有监测的变压器本体噪声水平全都符合标准，但变压器本体噪声水平相差第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页较大。一部分老变压器、封闭型的变压器，特别是强制风冷的风扇及电机噪音偏大；一部分变压器风扇及其电机噪声较大。风冷变压器噪声值大多在70dB(A)以上，最高达到88dB(A)。开风扇与不开风扇噪声水平相差约8分贝。另外，即使是国产的同一型号不同生产厂家的变压器噪声水平相差有6分贝。由于以往对变压器噪声水平及变电站的隔声性能几乎没有明确要求，使目前几乎所有的老变电站的噪声水平不太理想。尤其位于城区内的一、二类地区的变电站的厂界夜间噪声范围在45-70分贝之间。离设备区近的地方，噪声明显增大。变电站外的噪声值与变压器的距离和相对位置有很大的关系，与变压器仅一墙之隔时，站外噪音声级就很高，且衰减很慢。2.噪声治理方案2.1噪声源变电站一般有变压器、开关室、控制室等组成。变电站的主要噪声来源是变压器运行时产生的电磁噪声，远大于母线的电晕噪声。有的变电站还有冷却机产生的气流噪声和机械噪声。铁心硅钢片的磁致伸缩现象是产生变压器噪声的主要原因。机械噪声则是设备振动、冷却装置引起的。冷却装置包括冷却风扇、油泵等。当变压器加电投入运行时，变压器油泵也要投入运行。油泵在运行时会产生振动，辐射噪声。当外界环境气温较高时，为了加强冷却效果，冷却风扇也要投入运行，同时产生振动，辐射噪声。2.2噪声特性根据文献，电力变压器的噪声属于中低频噪声，对噪声值贡献最大的频率是250HZ和500HZ；风冷机械噪声属于中高频噪声，对噪声值贡献最大的频率为1KHZ和2KHZ。变压器的噪声是不稳定的，空载或运行功率低时，噪声水平相对较低，满负荷运行时一般噪声级水平较高。从噪声的控制角度看，噪声的频率越低，治理难度越大，因为低频噪声的波长长，随距离衰减率低，也不易被吸收。2.3噪声的传播途径露天站的变压器噪声一般无构筑物阻挡,噪声对边界和居民的影响属于直线传播，衰减量小。衰减量的大小直接取决于厂界的大小。室内站是变压器安装在变压器室内，变压器声音传至墙壁时发生反射，和直达声混合向外传播，声音相互叠加。室内变压器的噪声主要通过...
