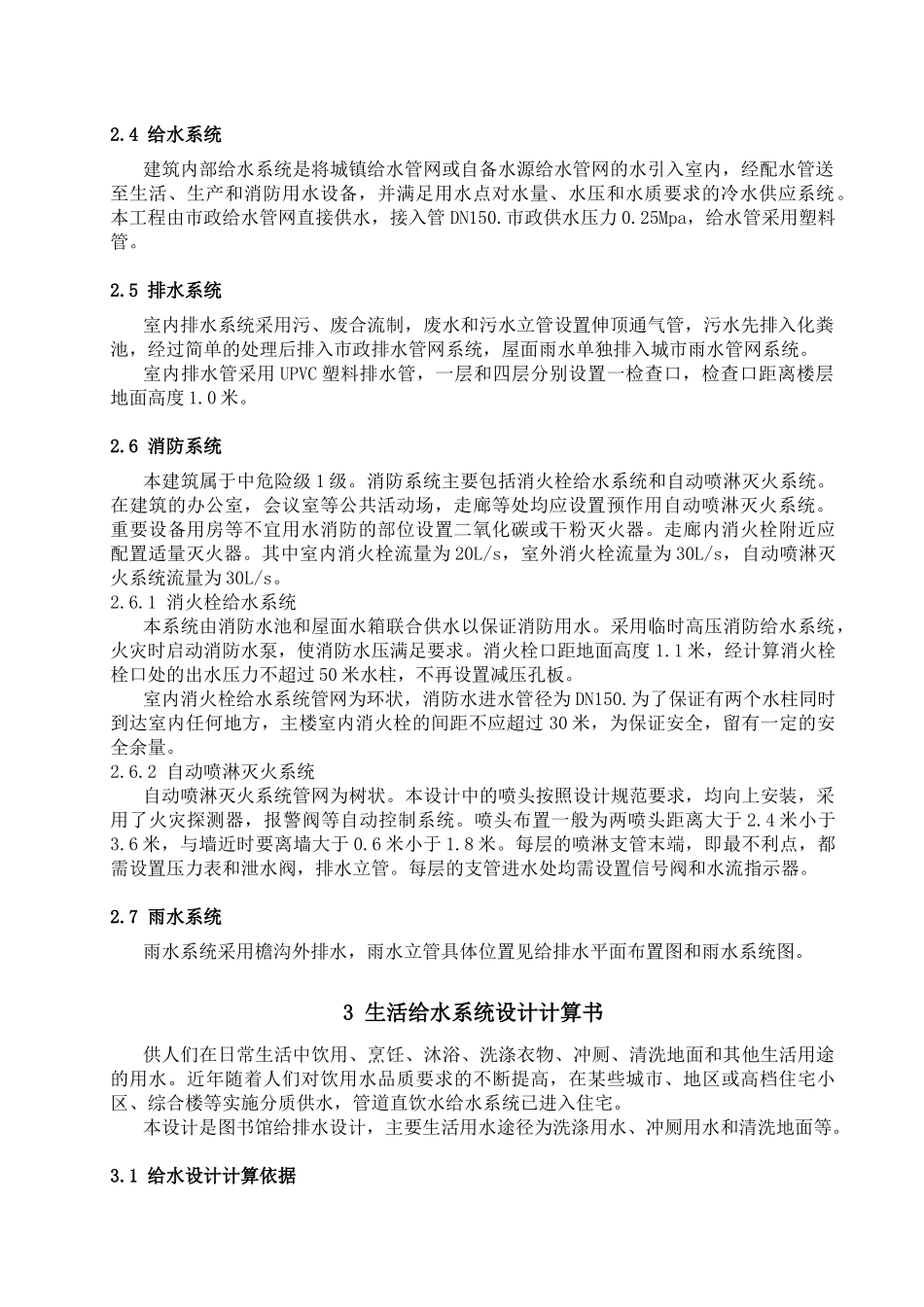

1原始资料1.1设计资料1.1.1工程名称工程名称：某市图书馆给排水设计1.1.2建筑设计资料（1）设计用图建筑所在地总平面图，首层平面图，二层平面图，三层平面图，四层平面图，屋面平面图，建筑立面图等。（2）土建基本资料本建筑主楼建筑高度为22.2米，地上共4层，地下设有泵房等措施，总建筑面积13461.14平方米，每层均高4.5米，地下泵房标高-4.21m，一层室内标高±0.00m。（3）建筑各层简介地下设有泵房，配电室，一层有群艺馆，其余各层为图书馆和会议室。（4）城市给排水管网生活用水由市政给水管网直接供给，水量水压满足要求，并设置两条引入管。生活污水排入市政排水管网，雨水直接排入市政雨水管网。1.1.3主要参考资料（1）规范建筑给排水设计规范，民用建筑设计防火规范，自动喷淋灭火系统设计规范，民用建筑灭火系统设计规范DGJ08-95-2001，全国民用建筑工程设计技术措施。（2）设计手册给排水设计手册第一册，第二册，第十一册，第十二册。2设计说明2.1建筑概况本建筑主楼建筑高度为22.2米，地上共四层，地下设有泵房等设施，总建筑面积13461.41平方米，每层均高4.5米，地下泵房标高-4.21米，一层室内标高±0.00米，一层有群艺馆，其余各层为图书馆和会议室。2.2设计任务及要求某市图书馆建筑给排水、雨水排水及消防系统的图纸的设计和各系统计算说明书。本建筑共需要5个系统，即给水系统，消防消火栓给水系统，自动喷淋灭火系统，污水排水系统，雨水排水系统。要求：设计图要达到施工图要求，方案合理，系统清楚，图纸清晰，选择设备材料适当，符合现行规范的要求，在技术经济两方面做到优化设计。2.3设计方案室内给水系统由市政给水管网直接供水，为了避免消防用水直接从市政管网系统抽水，本系统在屋面设置消防水箱，地下设置消防水池，水箱与水池联合供水。2.4给水系统建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内，经配水管送至生活、生产和消防用水设备，并满足用水点对水量、水压和水质要求的冷水供应系统。本工程由市政给水管网直接供水，接入管DN150.市政供水压力0.25Mpa，给水管采用塑料管。2.5排水系统室内排水系统采用污、废合流制，废水和污水立管设置伸顶通气管，污水先排入化粪池，经过简单的处理后排入市政排水管网系统，屋面雨水单独排入城市雨水管网系统。室内排水管采用UPVC塑料排水管，一层和四层分别设置一检查口，检查口距离楼层地面高度1.0米。2.6消防系统本建筑属于中危险级1级。消防系统主要包括消火栓给水系统和自动喷淋灭火系统。在建筑的办公室，会议室等公共活动场，走廊等处均应设置预作用自动喷淋灭火系统。重要设备用房等不宜用水消防的部位设置二氧化碳或干粉灭火器。走廊内消火栓附近应配置适量灭火器。其中室内消火栓流量为20L/s，室外消火栓流量为30L/s，自动喷淋灭火系统流量为30L/s。2.6.1消火栓给水系统本系统由消防水池和屋面水箱联合供水以保证消防用水。采用临时高压消防给水系统，火灾时启动消防水泵，使消防水压满足要求。消火栓口距地面高度1.1米，经计算消火栓栓口处的出水压力不超过50米水柱，不再设置减压孔板。室内消火栓给水系统管网为环状，消防水进水管径为DN150.为了保证有两个水柱同时到达室内任何地方，主楼室内消火栓的间距不应超过30米，为保证安全，留有一定的安全余量。2.6.2自动喷淋灭火系统自动喷淋灭火系统管网为树状。本设计中的喷头按照设计规范要求，均向上安装，采用了火灾探测器，报警阀等自动控制系统。喷头布置一般为两喷头距离大于2.4米小于3.6米，与墙近时要离墙大于0.6米小于1.8米。每层的喷淋支管末端，即最不利点，都需设置压力表和泄水阀，排水立管。每层的支管进水处均需设置信号阀和水流指示器。2.7雨水系统雨水系统采用檐沟外排水，雨水立管具体位置见给排水平面布置图和雨水系统图。3生活给水系统设计计算书供人们在日常生活中饮用、烹饪、沐浴、洗涤衣物、冲厕、清洗地面和其他生活用途的用水。近年随着人们对饮用水品质要求的不断提高，在某些城市、地区或高档住宅小区、综合楼等实施分质供水，管道直饮水给水系统已进入住宅。本设计是图书馆给排水设计，主要生活...
