徐州经济开发区高新路跨铁路桥建设工程安全监理细则VIP免费

徐州经济开发区高新路跨铁路桥建设工程安全监理细则_第1页
1/14
徐州经济开发区高新路跨铁路桥建设工程安全监理细则_第2页
2/14
徐州经济开发区高新路跨铁路桥建设工程安全监理细则_第3页
3/14

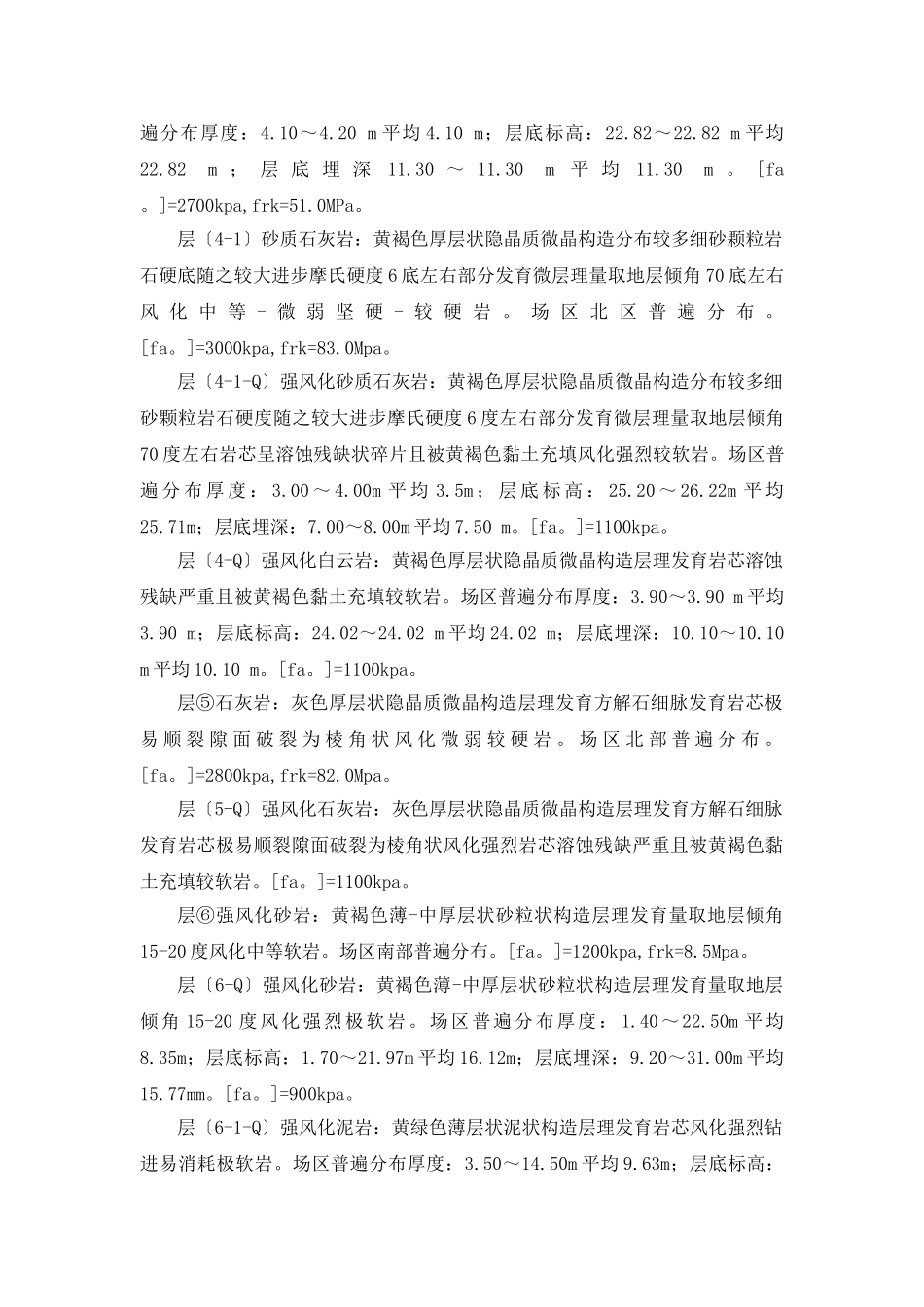

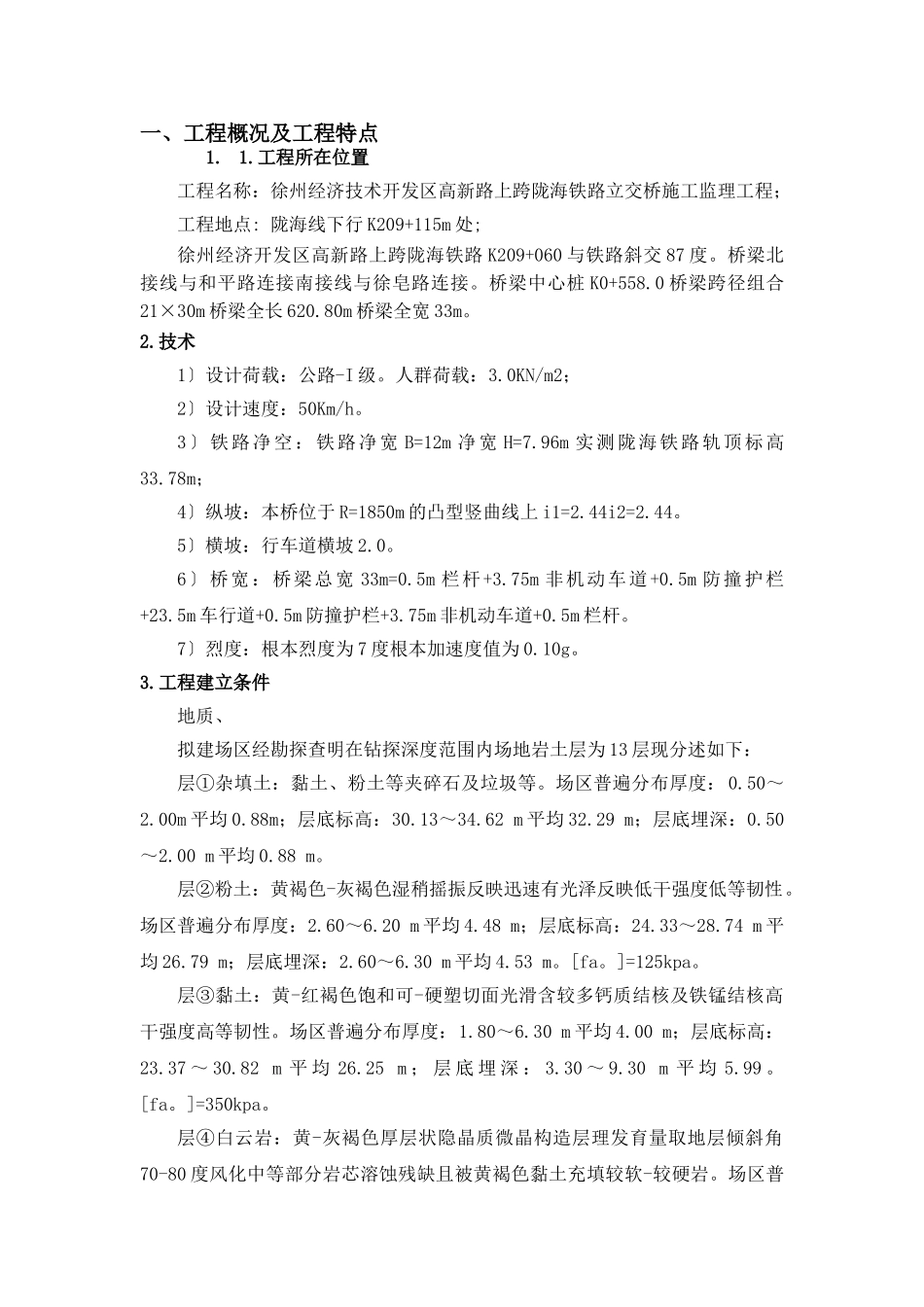

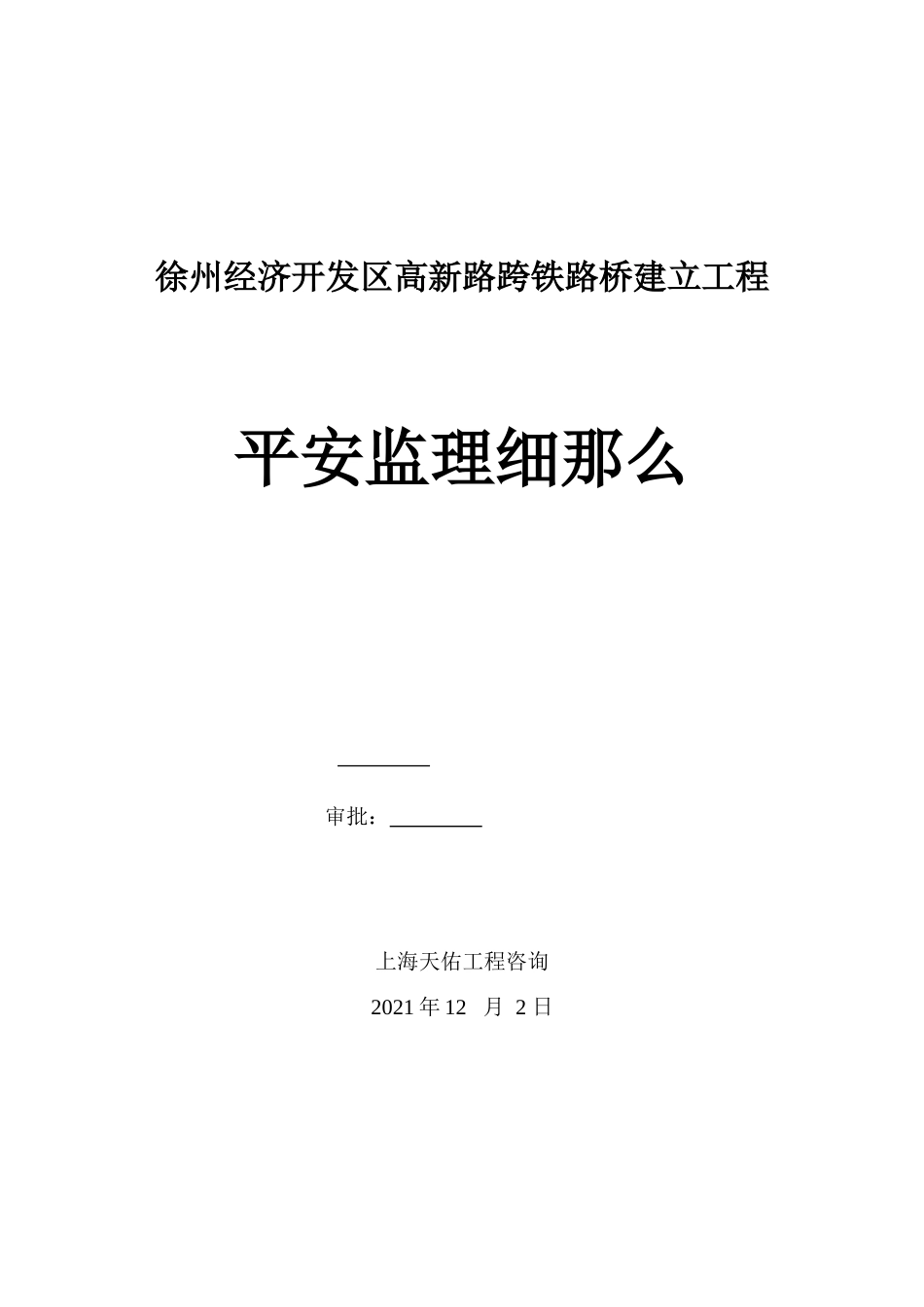

徐州经济开发区高新路跨铁路桥建立工程平安监理细那么审批:上海天佑工程咨询2021年12月2日一、工程概况及工程特点1.1.工程所在位置工程名称:徐州经济技术开发区高新路上跨陇海铁路立交桥施工监理工程;工程地点:陇海线下行K209+115m处;徐州经济开发区高新路上跨陇海铁路K209+060与铁路斜交87度。桥梁北接线与和平路连接南接线与徐皂路连接。桥梁中心桩K0+558.0桥梁跨径组合21×30m桥梁全长620.80m桥梁全宽33m。2.技术1〕设计荷载:公路-I级。人群荷载:3.0KN/m2;2〕设计速度:50Km/h。3〕铁路净空:铁路净宽B=12m净宽H=7.96m实测陇海铁路轨顶标高33.78m;4〕纵坡:本桥位于R=1850m的凸型竖曲线上i1=2.44i2=2.44。5〕横坡:行车道横坡2.0。6〕桥宽:桥梁总宽33m=0.5m栏杆+3.75m非机动车道+0.5m防撞护栏+23.5m车行道+0.5m防撞护栏+3.75m非机动车道+0.5m栏杆。7〕烈度:根本烈度为7度根本加速度值为0.10g。3.工程建立条件地质、拟建场区经勘探查明在钻探深度范围内场地岩土层为13层现分述如下:层①杂填土:黏土、粉土等夹碎石及垃圾等。场区普遍分布厚度:0.50~2.00m平均0.88m;层底标高:30.13~34.62m平均32.29m;层底埋深:0.50~2.00m平均0.88m。层②粉土:黄褐色-灰褐色湿稍摇振反映迅速有光泽反映低干强度低等韧性。场区普遍分布厚度:2.60~6.20m平均4.48m;层底标高:24.33~28.74m平均26.79m;层底埋深:2.60~6.30m平均4.53m。[fa。]=125kpa。层③黏土:黄-红褐色饱和可-硬塑切面光滑含较多钙质结核及铁锰结核高干强度高等韧性。场区普遍分布厚度:1.80~6.30m平均4.00m;层底标高:23.37~30.82m平均26.25m;层底埋深:3.30~9.30m平均5.99。[fa。]=350kpa。层④白云岩:黄-灰褐色厚层状隐晶质微晶构造层理发育量取地层倾斜角70-80度风化中等部分岩芯溶蚀残缺且被黄褐色黏土充填较软-较硬岩。场区普遍分布厚度:4.10~4.20m平均4.10m;层底标高:22.82~22.82m平均22.82m;层底埋深11.30~11.30m平均11.30m。[fa。]=2700kpa,frk=51.0MPa。层〔4-1〕砂质石灰岩:黄褐色厚层状隐晶质微晶构造分布较多细砂颗粒岩石硬底随之较大进步摩氏硬度6底左右部分发育微层理量取地层倾角70底左右风化中等-微弱坚硬-较硬岩。场区北区普遍分布。[fa。]=3000kpa,frk=83.0Mpa。层〔4-1-Q〕强风化砂质石灰岩:黄褐色厚层状隐晶质微晶构造分布较多细砂颗粒岩石硬度随之较大进步摩氏硬度6度左右部分发育微层理量取地层倾角70度左右岩芯呈溶蚀残缺状碎片且被黄褐色黏土充填风化强烈较软岩。场区普遍分布厚度:3.00~4.00m平均3.5m;层底标高:25.20~26.22m平均25.71m;层底埋深:7.00~8.00m平均7.50m。[fa。]=1100kpa。层〔4-Q〕强风化白云岩:黄褐色厚层状隐晶质微晶构造层理发育岩芯溶蚀残缺严重且被黄褐色黏土充填较软岩。场区普遍分布厚度:3.90~3.90m平均3.90m;层底标高:24.02~24.02m平均24.02m;层底埋深:10.10~10.10m平均10.10m。[fa。]=1100kpa。层⑤石灰岩:灰色厚层状隐晶质微晶构造层理发育方解石细脉发育岩芯极易顺裂隙面破裂为棱角状风化微弱较硬岩。场区北部普遍分布。[fa。]=2800kpa,frk=82.0Mpa。层〔5-Q〕强风化石灰岩:灰色厚层状隐晶质微晶构造层理发育方解石细脉发育岩芯极易顺裂隙面破裂为棱角状风化强烈岩芯溶蚀残缺严重且被黄褐色黏土充填较软岩。[fa。]=1100kpa。层⑥强风化砂岩:黄褐色薄-中厚层状砂粒状构造层理发育量取地层倾角15-20度风化中等软岩。场区南部普遍分布。[fa。]=1200kpa,frk=8.5Mpa。层〔6-Q〕强风化砂岩:黄褐色薄-中厚层状砂粒状构造层理发育量取地层倾角15-20度风化强烈极软岩。场区普遍分布厚度:1.40~22.50m平均8.35m;层底标高:1.70~21.97m平均16.12m;层底埋深:9.20~31.00m平均15.77mm。[fa。]=900kpa。层〔6-1-Q〕强风化泥岩:黄绿色薄层状泥状构造层理发育岩芯风化强烈钻进易消耗极软岩。场区普遍分布厚度:3.50~14.50m平均9.63m;层底标高:5.24~13.50m平均8.36m;层底埋深:18.00~27.50m平均23.97m。[fa。]=700kpa。层〔6-2-Q〕强风化角砾岩:灰褐色角砾状构造、块状构造角砾万分比拟杂包括砂、泥岩的岩石屑、岩浆中结...
