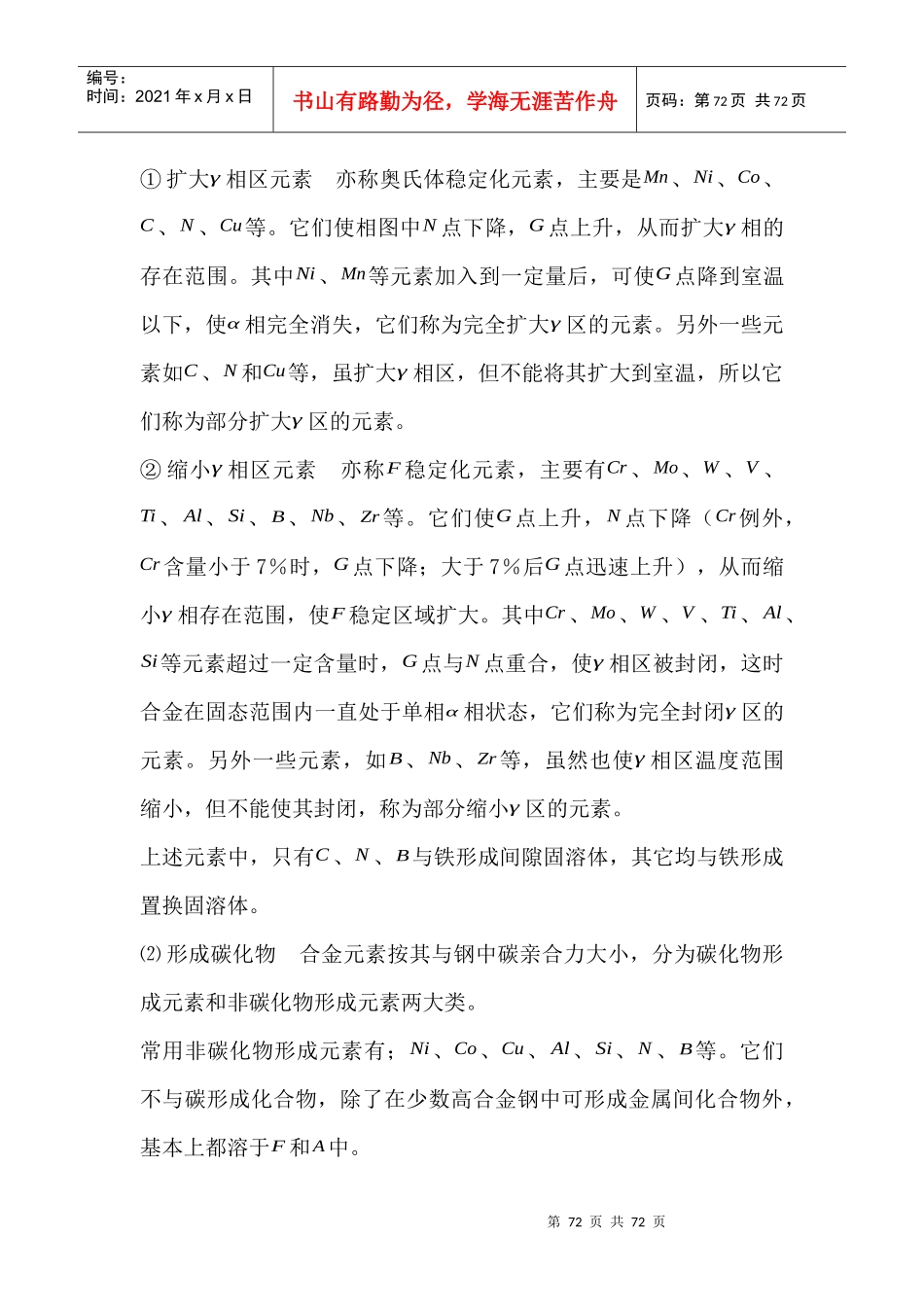

第70页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第70页共72页第五章合金钢5.1概述占钢总产量80％左右的碳素钢，是基本的工业用钢。它种类齐全，生产简单，价格低廉，通过不同的热处理后，可获得不同的力学性能，因此得到了极广泛的应用。但碳素钢的强度及淬透性低、热硬性差，耐磨、耐蚀和耐热等性能也都比较低。况且，工业的发展特别是国防、交通运输、石油和化工等工业的发展，对材料提出了更高的要求，因而使用领域受到限制。为了改善碳素钢的力学性能、工艺性能或某些特殊的物理、化学性能，在冶炼时，有选择地向钢液中加入一些合金元素，如锰、硅、铬、镍、铝、钨、钒、钛、铌、锆、稀土元素等，这类钢就称为合金钢。5.1.1碳钢用途的局限性⑴淬透性低一般情况下，碳钢淬火要求水冷，它水淬的最大淬透直径为15～20mm，因此在制造大尺寸和形状复杂的零件时，不能保证性能的均匀性和几何形状不变。⑵强度和屈强比较低强度低使工程结构和设备笨重。A3钢的σs≥240MPa，而低合金结构钢16Mn的σs≥360MPa。屈强比低说明强度的有效利用率低。40碳钢的σs／σb为0.43，而合金钢35CrNi3Mo的第71页共72页第70页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第71页共72页σs／σb可达0.74。⑶回火稳定性差由于回火稳定性差，碳钢在进行调质处理时，为了保证较高强度而回火温度应低些时,韧性又偏低；为了保证较好韧性而回火温度应高些时强度又偏低，所以碳钢的综合机械性能很难提高上去。⑷不能满足某些特殊性能的要求碳钢在抗氧化、耐腐蚀、耐热、耐低温、耐磨以及特殊电磁性能等方面往往较差，不能满足特殊使用要求。为了解决上述问题，在碳钢中特意加入合金元素，以弥补以上不足之处。5.1.2合金元素在钢中的作用合金元素在钢中的作用非常复杂，到目前为止对它的认识还很不全面。下面着重分析合金元素与铁和碳的作用、对铁碳相图的影响以及对热处理的影响规律。5.1.2.1合金元素与铁和碳的作用合金元素加入钢中，主要与铁形成固溶体，或者与碳形成碳化物，少量存在于夹杂物（如氧化物、氮化物、硫化物及硅酸盐等）中，在高合金钢中还可能形成金属间化合物。⑴溶入铁中几乎所有合金元素（除Pb外）都可与铁形成合金铁素体或合金奥氏体。按照合金元素对α−Fe或γ−Fe的作用，可将它们分为两大类。第72页共72页第71页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第72页共72页①扩大γ相区元素亦称奥氏体稳定化元素，主要是Mn、Ni、Co、C、N、Cu等。它们使相图中N点下降，G点上升，从而扩大γ相的存在范围。其中Ni、Mn等元素加入到一定量后，可使G点降到室温以下，使α相完全消失，它们称为完全扩大γ区的元素。另外一些元素如C、N和Cu等，虽扩大γ相区，但不能将其扩大到室温，所以它们称为部分扩大γ区的元素。②缩小γ相区元素亦称F稳定化元素，主要有Cr、Mo、W、V、Ti、Al、Si、B、Nb、Zr等。它们使G点上升，N点下降（Cr例外，Cr含量小于7％时，G点下降；大于7％后G点迅速上升），从而缩小γ相存在范围，使F稳定区域扩大。其中Cr、Mo、W、V、Ti、Al、Si等元素超过一定含量时，G点与N点重合，使γ相区被封闭，这时合金在固态范围内一直处于单相α相状态，它们称为完全封闭γ区的元素。另外一些元素，如B、Nb、Zr等，虽然也使γ相区温度范围缩小，但不能使其封闭，称为部分缩小γ区的元素。上述元素中，只有C、N、B与铁形成间隙固溶体，其它均与铁形成置换固溶体。⑵形成碳化物合金元素按其与钢中碳亲合力大小，分为碳化物形成元素和非碳化物形成元素两大类。常用非碳化物形成元素有；Ni、Co、Cu、Al、Si、N、B等。它们不与碳形成化合物，除了在少数高合金钢中可形成金属间化合物外，基本上都溶于F和A中。第73页共72页第72页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第73页共72页常用碳化物形成元素有：Mn、Cr、Mo、W、V、Ti、Nb、Zr等（按形成的碳化物的稳定性程度由弱到强的次序排列）。它们都是元素周期表中位于铁左方的过渡族元素。Mn与碳的亲合力较弱，少部分溶于渗碳体中，大...
