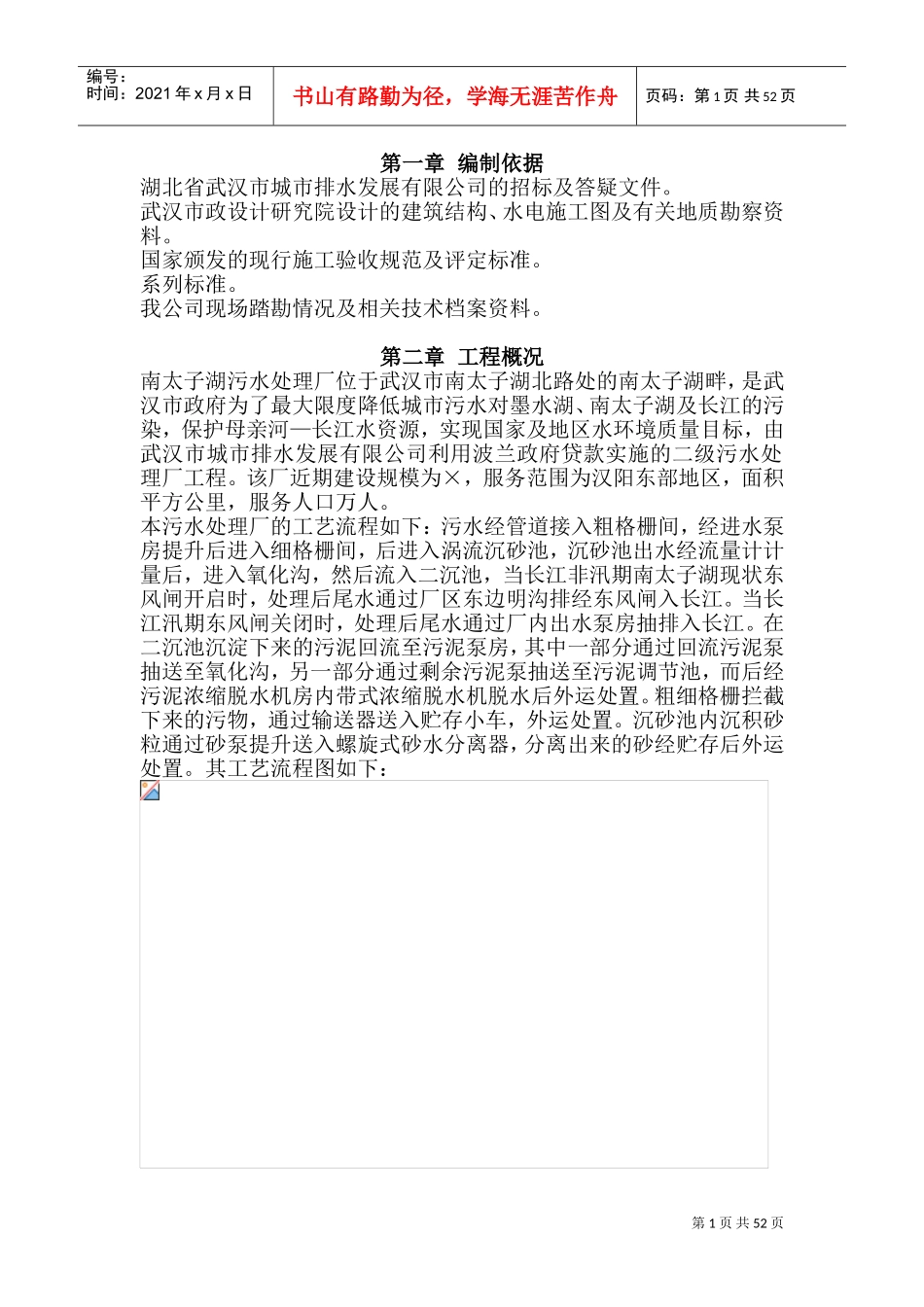

南太子湖污水处理厂第一标段（合同号）施工组织设计某公司年月日目录第一章编制依据第二章工程概况第三章施工部署第四章施工总平面布置第五章施工进度计划及其保证措施第六章主要分项工程施工方法测量工程地基处理工程土方工程模板工程钢筋工程砼工程砌筑工程屋面防水工程抹灰工程地面工程压型金属板吊顶工程涂料工程门窗工程管道工程电气工程第七章资源计划第八章质量保证体系和保证措施第九章安全保证体系和保证措施第十章文明施工管理附表主要施工机具一览表附表主要施工材料一览表附表主要劳动力计划表附图施工总平面布置图附图施工网络图附图氧化沟土方开挖图附图脱水机房土方开挖图附图氧化沟模板支撑及施工缝留设示意图附图氧化沟弧型墙板模板支撑示意图附图框架柱及现浇楼板模板支撑示意图附图氧化沟砼浇筑示意图第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页第一章编制依据湖北省武汉市城市排水发展有限公司的招标及答疑文件。武汉市政设计研究院设计的建筑结构、水电施工图及有关地质勘察资料。国家颁发的现行施工验收规范及评定标准。系列标准。我公司现场踏勘情况及相关技术档案资料。第二章工程概况南太子湖污水处理厂位于武汉市南太子湖北路处的南太子湖畔，是武汉市政府为了最大限度降低城市污水对墨水湖、南太子湖及长江的污染，保护母亲河—长江水资源，实现国家及地区水环境质量目标，由武汉市城市排水发展有限公司利用波兰政府贷款实施的二级污水处理厂工程。该厂近期建设规模为×，服务范围为汉阳东部地区，面积平方公里，服务人口万人。本污水处理厂的工艺流程如下：污水经管道接入粗格栅间，经进水泵房提升后进入细格栅间，后进入涡流沉砂池，沉砂池出水经流量计计量后，进入氧化沟，然后流入二沉池，当长江非汛期南太子湖现状东风闸开启时，处理后尾水通过厂区东边明沟排经东风闸入长江。当长江汛期东风闸关闭时，处理后尾水通过厂内出水泵房抽排入长江。在二沉池沉淀下来的污泥回流至污泥泵房，其中一部分通过回流污泥泵抽送至氧化沟，另一部分通过剩余污泥泵抽送至污泥调节池，而后经污泥浓缩脱水机房内带式浓缩脱水机脱水后外运处置。粗细格栅拦截下来的污物，通过输送器送入贮存小车，外运处置。沉砂池内沉积砂粒通过砂泵提升送入螺旋式砂水分离器，分离出来的砂经贮存后外运处置。其工艺流程图如下：第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页本工程由处理构筑物和附属构筑物两部分组成。其中处理构筑物主要包括粗格栅间及进水泵房，细格栅间及涡流沉砂池，氧化沟，综合井及二次沉淀池、出水泵房、污泥泵房、污泥调节池及污泥浓缩脱水机房、流量计井等；附属构筑物主要包括配电房、车库、仓库、维修车间、综合楼、值班宿舍、传达室、大门、围墙等。本污水处理厂分为两个标段进行招标，我公司本次投标范围为第一标段（合同号为）,主要内容包括氧化沟、脱水机房、污泥调节池、污泥泵房和氮分析站，其主要结构形式如下：氧化沟氧化沟是污水处理厂的核心处理构筑物。其前端为厌氧段，后端为缺氧、好氧段，通过活性污泥絮凝体在不同环境中表现出的不同生物作用，达到去除有机物及氮、磷等营养物质的目的。厌氧池与氧化沟合建，共设置座。氧化沟平面尺寸×米，单座厌氧池容积，共分四格，单格宽为米。单座氧化沟容积，为四槽式，单槽宽米。因氧化沟基础落在回填土层上，故设计采用粉喷桩对地基进行处理。粉喷桩桩径为φ，间距为，有效桩长，桩顶上设计有的砂石垫层，其基底标高分别为▽、▽、▽。氧化沟为钢筋砼水池，底板厚度为（厌氧池），（氧化沟），外墙板厚度为，内墙板厚度为。水池砼采用防水砼，内掺（占水泥重量百分比）的型复合高效防水剂。氧化沟沿纵向设有条沉降缝，沿横向设有一条后浇带（宽度为），将整座氧化沟分割成个部分。后浇带处钢筋贯穿不截断，砼采用防水砼，内掺（占水泥重量百分比）的型复合高效防水剂，需在结构砼养护天后方能浇筑。污泥泵房污泥泵房位于氧化沟东侧，与阀门井合建，采用穿孔墙配水方式，配水槽宽米。其平面工艺为×米，为半地...
