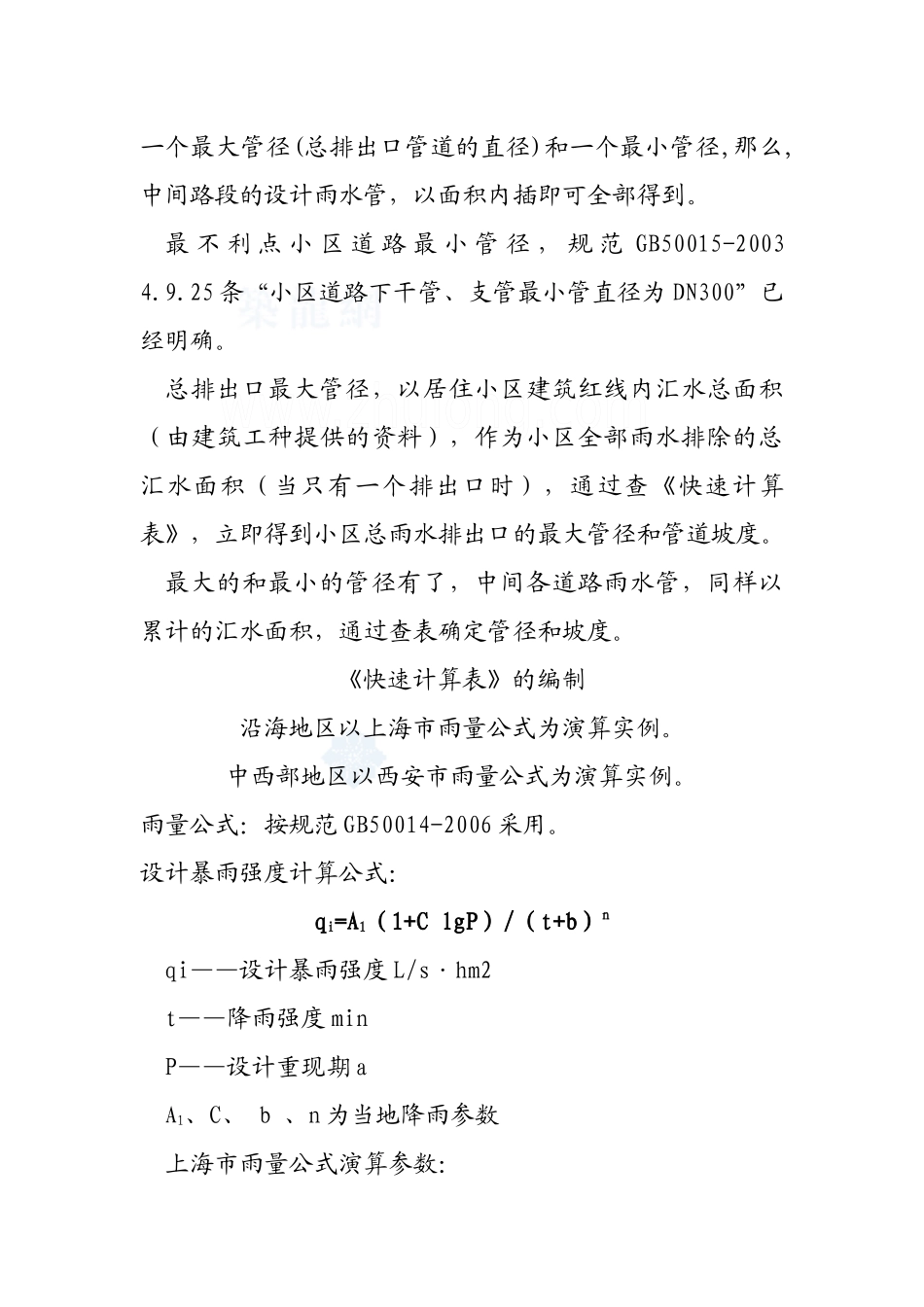

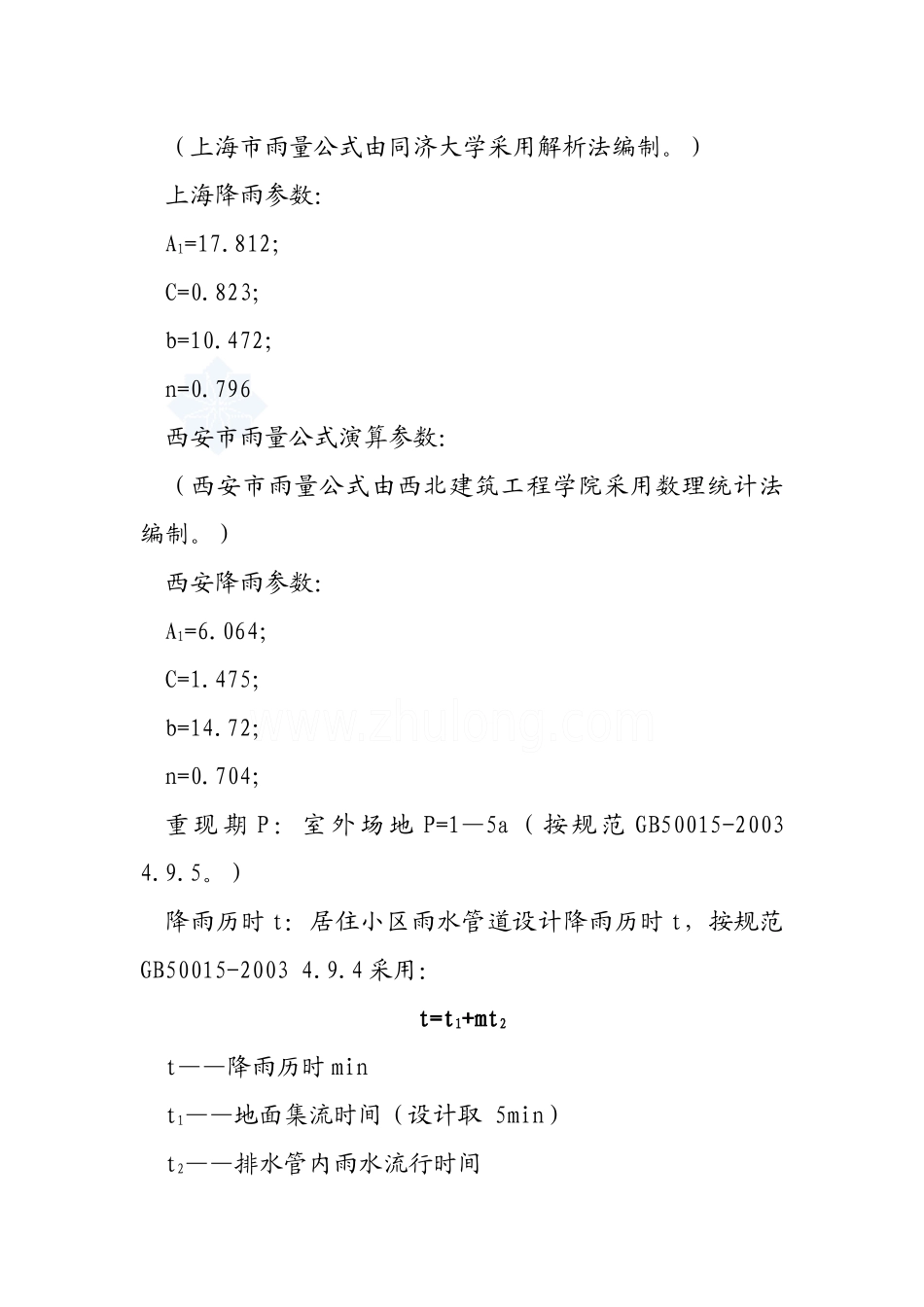

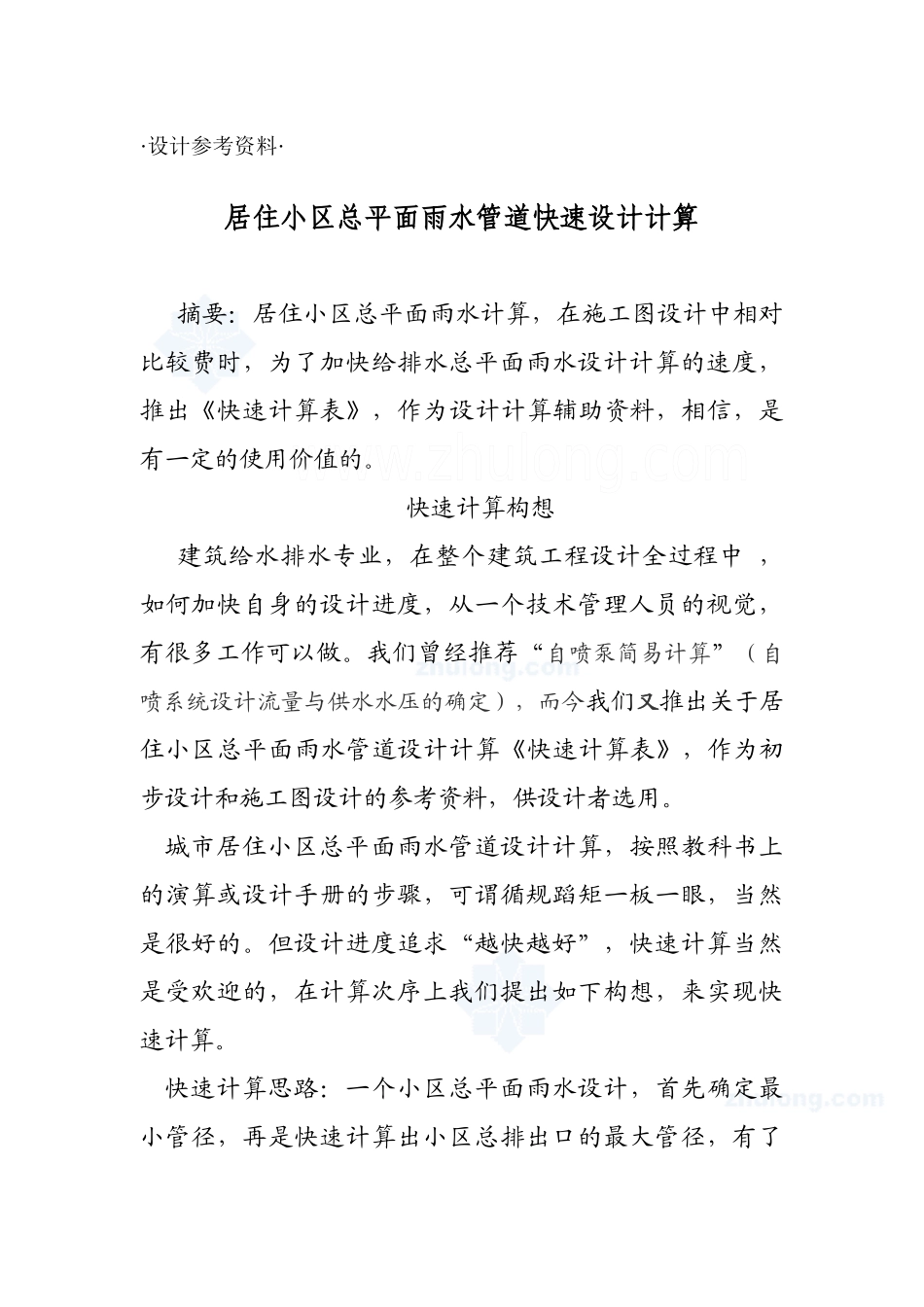

·设计参考资料·居住小区总平面雨水管道快速设计计算摘要：居住小区总平面雨水计算，在施工图设计中相对比较费时，为了加快给排水总平面雨水设计计算的速度，推出《快速计算表》，作为设计计算辅助资料，相信，是有一定的使用价值的。快速计算构想建筑给水排水专业，在整个建筑工程设计全过程中，如何加快自身的设计进度，从一个技术管理人员的视觉，有很多工作可以做。我们曾经推荐“自喷泵简易计算”（自喷系统设计流量与供水水压的确定），而今我们又推出关于居住小区总平面雨水管道设计计算《快速计算表》，作为初步设计和施工图设计的参考资料，供设计者选用。城市居住小区总平面雨水管道设计计算，按照教科书上的演算或设计手册的步骤，可谓循规蹈矩一板一眼，当然是很好的。但设计进度追求“越快越好”，快速计算当然是受欢迎的，在计算次序上我们提出如下构想，来实现快速计算。快速计算思路：一个小区总平面雨水设计，首先确定最小管径，再是快速计算出小区总排出口的最大管径，有了一个最大管径(总排出口管道的直径)和一个最小管径,那么,中间路段的设计雨水管，以面积内插即可全部得到。最不利点小区道路最小管径，规范GB50015-20034.9.25条“小区道路下干管、支管最小管直径为DN300”已经明确。总排出口最大管径，以居住小区建筑红线内汇水总面积（由建筑工种提供的资料），作为小区全部雨水排除的总汇水面积（当只有一个排出口时），通过查《快速计算表》，立即得到小区总雨水排出口的最大管径和管道坡度。最大的和最小的管径有了，中间各道路雨水管，同样以累计的汇水面积，通过查表确定管径和坡度。《快速计算表》的编制沿海地区以上海市雨量公式为演算实例。中西部地区以西安市雨量公式为演算实例。雨量公式：按规范GB50014-2006采用。设计暴雨强度计算公式：qi=A1（1+ClgP）/（t+b）nqi——设计暴雨强度L/s·hm2t——降雨强度minP——设计重现期aA1、C、b、n为当地降雨参数上海市雨量公式演算参数：（上海市雨量公式由同济大学采用解析法编制。）上海降雨参数：A1=17.812；C=0.823；b=10.472；n=0.796西安市雨量公式演算参数：（西安市雨量公式由西北建筑工程学院采用数理统计法编制。）西安降雨参数：A1=6.064；C=1.475；b=14.72；n=0.704；重现期P：室外场地P=1—5a（按规范GB50015-20034.9.5。）降雨历时t：居住小区雨水管道设计降雨历时t，按规范GB50015-20034.9.4采用：t=t1+mt2t——降雨历时mint1——地面集流时间（设计取5min）t2——排水管内雨水流行时间m——折减系数（小区道路干管m取2）根据国内外资料，地面集水时间采用的数据，大多按经验确定。排水管内雨水流行时间，按照一般小区道路下的雨水管道，按照正常设计坡度和计算设计管道长度，排水管内雨水流行时间取t2=1.5—2.5min当m=2mt2=2×（1.5—2.5）=3-5min则t=t1+mt2=5+（3—5）=8—10min按照以上参数的上海降雨强度为：qi=17.812（1+0.823lgp）/（8+10.472）0.796qi=17.812（1+0.823lgp）/（10+10.472）0.796按照以上参数的西安降雨强度为：qi=6.064（1+1.475gp）/（8+14.72）0.704qi=6.064（1+1.475gp）/（10+14.72）0.704计算得到：p=1-5a降雨强度pi计算表（上海地区）p1a2345t=8min288.498L/350.929387.448413.359433.457s·hat=10min263.735L/s·ha320.807354.192377.879396.252p=1-5a降雨强度pi计算表（西安地区）p1a2345t=8min111.698L/s·ha161.294190.306210.890226.856t=10min105.257L/s·ha151.993179.332198.729213.775关于地面雨水径流系数，可以按照规范采用加权平均，求得综合径流系数，当小区建筑容积率大时，综合径流系数取大值，反之取小值，当城镇建筑在一般常规密度的情况下，综合径流系数取ψ=0.45-0.60；当城镇建筑密集区综合径流系数取ψ=0.60-0.80；本文采用ψ=0.60作为演算值。居住小区总平面雨水管道快速计算表条件：沿海地区以上海市雨量公式为计算表依据；中西部地区以西安市雨量公式为演算依据：总平面场地雨水管道按满流计算；按规范设计雨水流量采用公式：qy=qiψFW/10000即FW=10000·qy/ψqiqy：设计雨水流量L/sqi：设计降雨强度L/s·haψ：径流系数FW：汇水...
