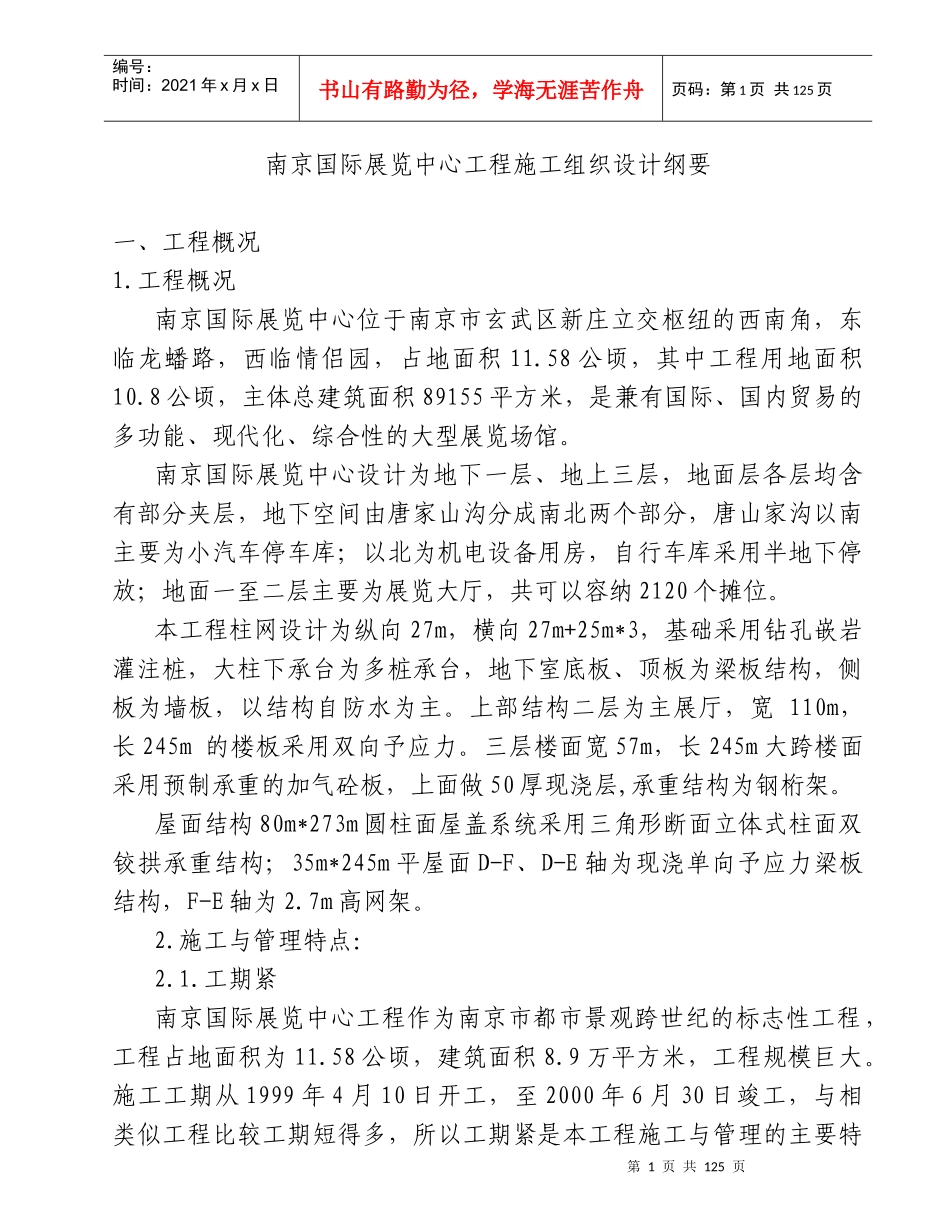

第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共125页南京国际展览中心工程施工组织设计纲要一、工程概况1.工程概况南京国际展览中心位于南京市玄武区新庄立交枢纽的西南角，东临龙蟠路，西临情侣园，占地面积11.58公顷，其中工程用地面积10.8公顷，主体总建筑面积89155平方米，是兼有国际、国内贸易的多功能、现代化、综合性的大型展览场馆。南京国际展览中心设计为地下一层、地上三层，地面层各层均含有部分夹层，地下空间由唐家山沟分成南北两个部分，唐山家沟以南主要为小汽车停车库；以北为机电设备用房，自行车库采用半地下停放；地面一至二层主要为展览大厅，共可以容纳2120个摊位。本工程柱网设计为纵向27m，横向27m+25m*3，基础采用钻孔嵌岩灌注桩，大柱下承台为多桩承台，地下室底板、顶板为梁板结构，侧板为墙板，以结构自防水为主。上部结构二层为主展厅，宽110m，长245m的楼板采用双向予应力。三层楼面宽57m，长245m大跨楼面采用预制承重的加气砼板，上面做50厚现浇层,承重结构为钢桁架。屋面结构80m*273m圆柱面屋盖系统采用三角形断面立体式柱面双铰拱承重结构；35m*245m平屋面D-F、D-E轴为现浇单向予应力梁板结构，F-E轴为2.7m高网架。2.施工与管理特点：2.1.工期紧南京国际展览中心工程作为南京市都市景观跨世纪的标志性工程，工程占地面积为11.58公顷，建筑面积8.9万平方米，工程规模巨大。施工工期从1999年4月10日开工，至2000年6月30日竣工，与相类似工程比较工期短得多，所以工期紧是本工程施工与管理的主要特第2页共125页第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共125页点，也是施工组织的难点。2.2.结构形式新颖多样，安装难度大南京国际展览中心，由于其工程的功能性质决定了其工程结构形式的多样，砼结构除设备用房的地下室及地下停车库外，二层楼面为大跨度双向予应力板和部分予应力梁；三层楼板为承重加气砼；钢结构除大跨度主拱架外，还包括楼面桁架，网架结构、吊挂雨蓬，大型隔断等。由于建筑结构形式多样，给施工安装带来了相当大的难度，尤其是二层双向予应力楼面和三角形断面主拱架的安装，如何满足工期和质量要求，是本工程施工的关键。2.3.多专业配合、穿插施工由于本工程结构形式的特点，使本工程在施工过程中必须多专业协调配合，穿插施工，尤其是钢结构安装与土建的配合和穿插施工，如地下室土建与F轴四管柱的安装；主拱架安装与二层楼面施工，夹层钢结构安装与土建的穿插等。2.4.施工措施多因本工程工期紧，结构形式独特、穿插作业多等特点，施工措施多，主要包括：①2台300t大型履带吊双机抬吊重达118吨的主拱架；②大跨度楼板双向予应力施工措施；③唐家山沟截流引流施工措施；④超大地下室防渗漏施工措施；⑤抢工期增加的机械、施工周转材料、劳动力投入等措施。2.5.管理协调强度大该工程按业主招标文件的规定，主体工程属于本次承包招标范围，二次装饰、弱电等项目业主招标择优选择施工单位后交主体承包单位管理，工程项目的管理必将按总包模式来运作，由总包单位承担工程总包的职责，而该工程的施工工期又特别紧张，无论是总包单位承担第3页共125页第2页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共125页施工的项目，还是由分包单位承担施工的项目，其管理的强度都非常大，尤其是各专业都要进行立体交叉作业，工序间的交接管理、施工配合难度更大。2.6.唐家山沟将该工程地下部分一分为二，无论是原唐家山沟的截流引流，还是新唐家山沟箱涵的施工，都将对整个工程地下室的施工，主拱架的吊装及临时工程的路、水、电的布置带来诸多不便和影响。二、工程总体部署1.承建方针适应市场信守合同项目管理精心组织按序施工质量创优确保安全标化创建科技领先强化措施实现三高按期建成2.指导思想以合同为准则，实行项目管理；以地下室、基础施工为前提、钢结构主拱架安装为先导、平台施工为重点、机电设备保同步、总包管理为统筹、分包实施保全局；以公司管理技术优势为保证、强化措施为手段，优质、安全、文明、高效按期建成为目标，...
