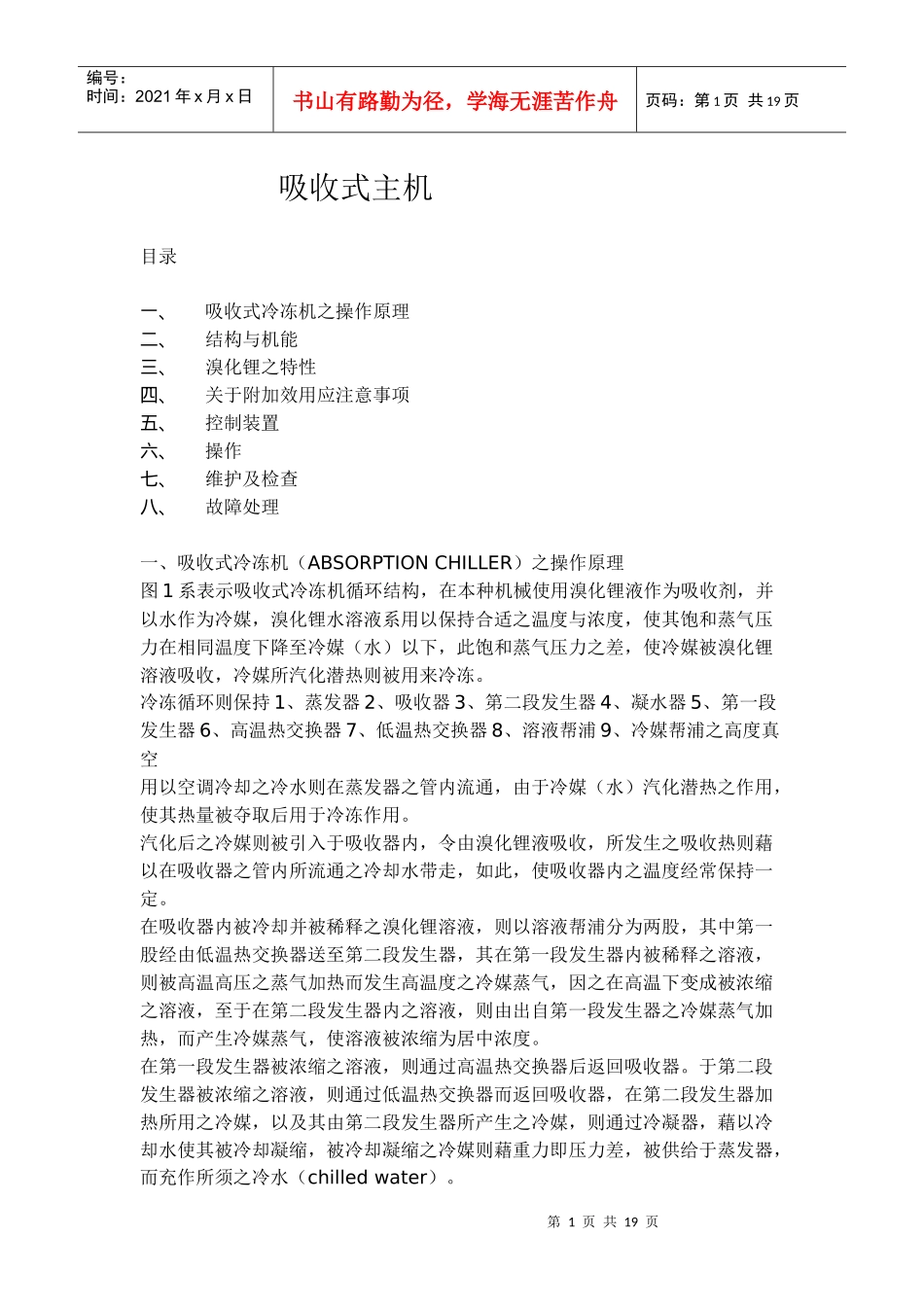

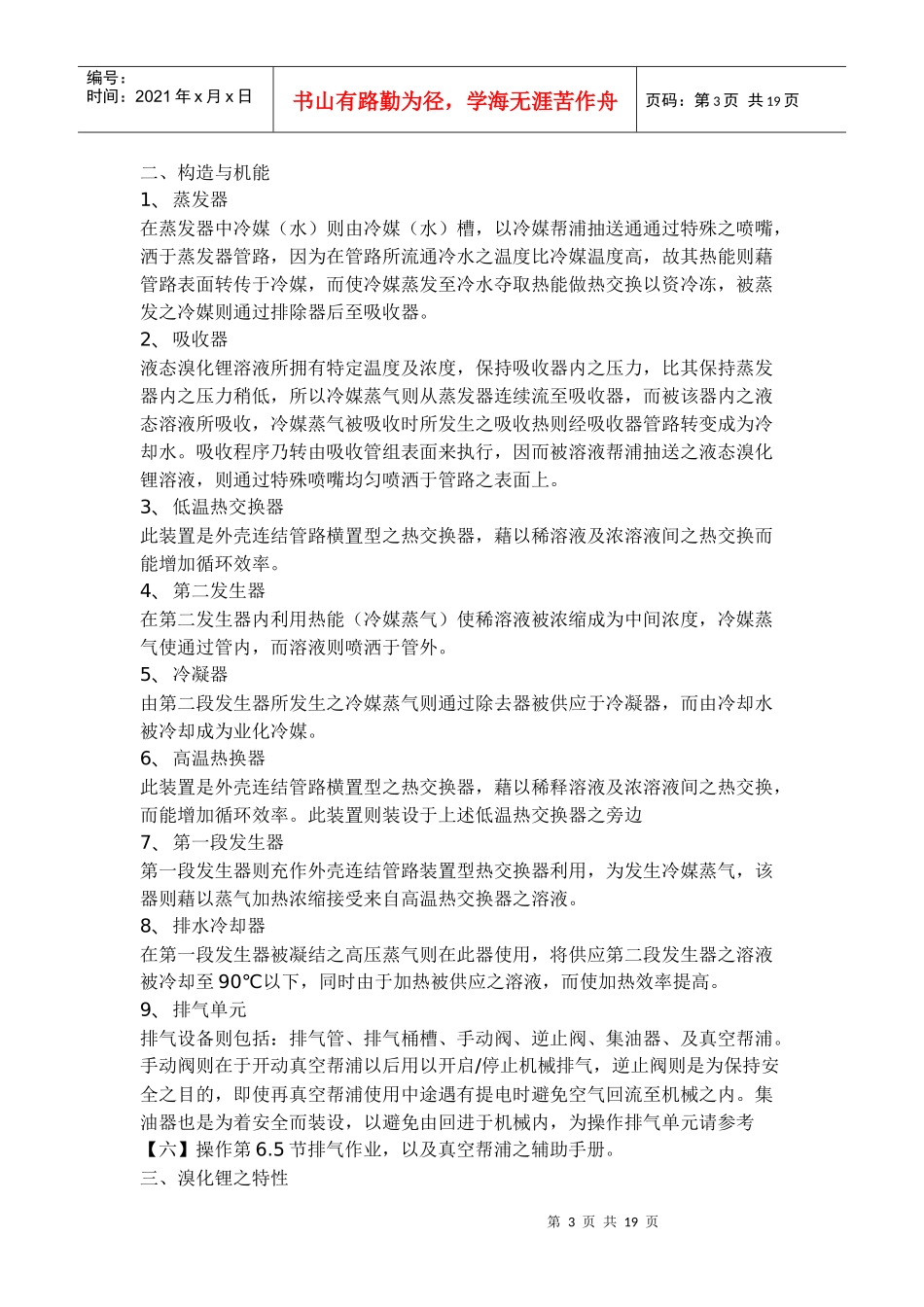

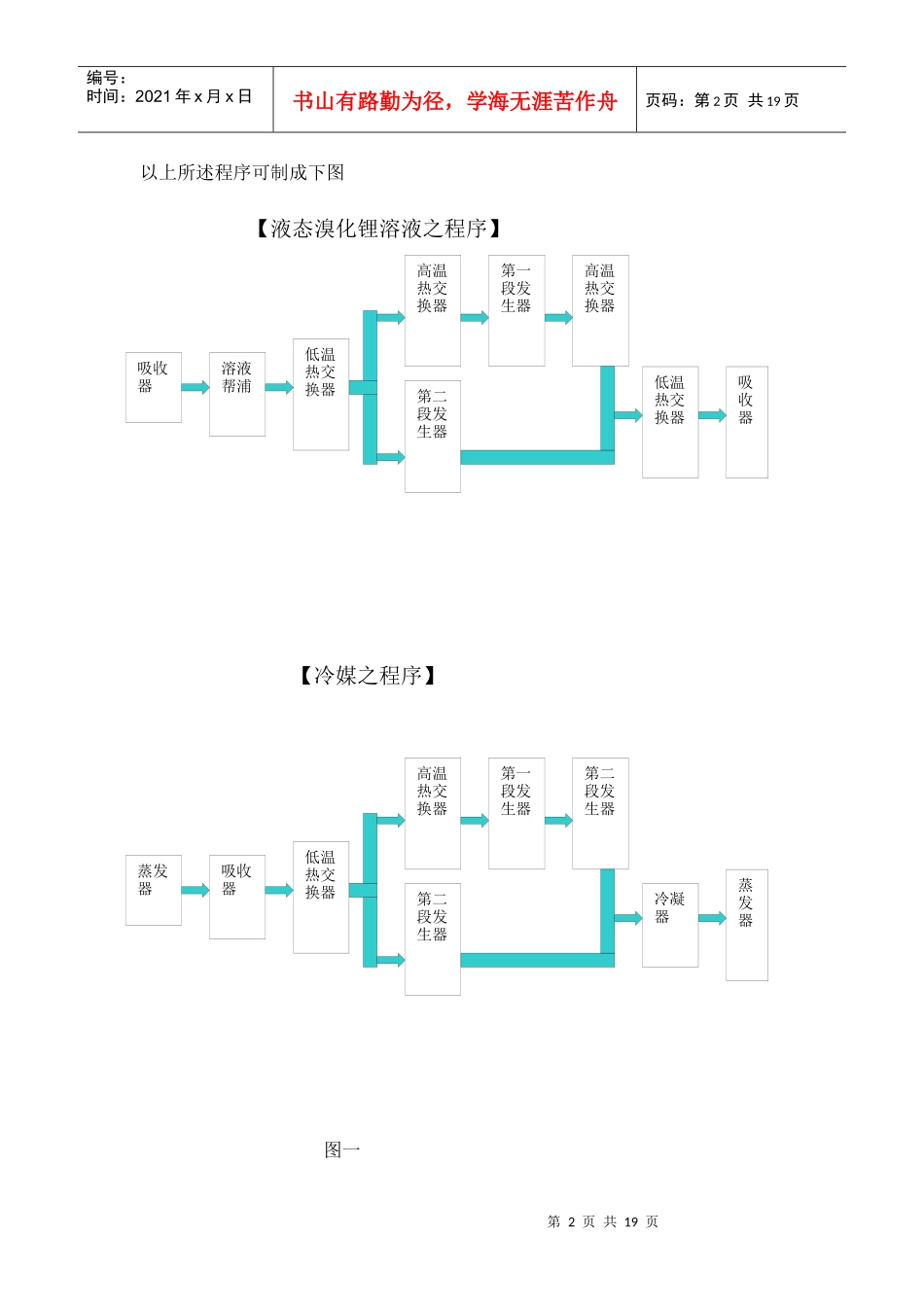

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页吸收式主机目录一、吸收式冷冻机之操作原理二、结构与机能三、溴化锂之特性四、关于附加效用应注意事项五、控制装置六、操作七、维护及检查八、故障处理一、吸收式冷冻机（ABSORPTIONCHILLER）之操作原理图1系表示吸收式冷冻机循环结构，在本种机械使用溴化锂液作为吸收剂，并以水作为冷媒，溴化锂水溶液系用以保持合适之温度与浓度，使其饱和蒸气压力在相同温度下降至冷媒（水）以下，此饱和蒸气压力之差，使冷媒被溴化锂溶液吸收，冷媒所汽化潜热则被用来冷冻。冷冻循环则保持1、蒸发器2、吸收器3、第二段发生器4、凝水器5、第一段发生器6、高温热交换器7、低温热交换器8、溶液帮浦9、冷媒帮浦之高度真空用以空调冷却之冷水则在蒸发器之管内流通，由于冷媒（水）汽化潜热之作用，使其热量被夺取后用于冷冻作用。汽化后之冷媒则被引入于吸收器内，令由溴化锂液吸收，所发生之吸收热则藉以在吸收器之管内所流通之冷却水带走，如此，使吸收器内之温度经常保持一定。在吸收器内被冷却并被稀释之溴化锂溶液，则以溶液帮浦分为两股，其中第一股经由低温热交换器送至第二段发生器，其在第一段发生器内被稀释之溶液，则被高温高压之蒸气加热而发生高温度之冷媒蒸气，因之在高温下变成被浓缩之溶液，至于在第二段发生器内之溶液，则由出自第一段发生器之冷媒蒸气加热，而产生冷媒蒸气，使溶液被浓缩为居中浓度。在第一段发生器被浓缩之溶液，则通过高温热交换器后返回吸收器。于第二段发生器被浓缩之溶液，则通过低温热交换器而返回吸收器，在第二段发生器加热所用之冷媒，以及其由第二段发生器所产生之冷媒，则通过冷凝器，藉以冷却水使其被冷却凝缩，被冷却凝缩之冷媒则藉重力即压力差，被供给于蒸发器，而充作所须之冷水（chilledwater）。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页以上所述程序可制成下图【液态溴化锂溶液之程序】【冷媒之程序】图一吸收器溶液帮浦低温热交换器高温热交换器第二段发生器第一段发生器高温热交换器低温热交换器吸收器蒸发器吸收器低温热交换器高温热交换器第二段发生器第一段发生器第二段发生器冷凝器蒸发器第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页二、构造与机能1、蒸发器在蒸发器中冷媒（水）则由冷媒（水）槽，以冷媒帮浦抽送通通过特殊之喷嘴，洒于蒸发器管路，因为在管路所流通冷水之温度比冷媒温度高，故其热能则藉管路表面转传于冷媒，而使冷媒蒸发至冷水夺取热能做热交换以资冷冻，被蒸发之冷媒则通过排除器后至吸收器。2、吸收器液态溴化锂溶液所拥有特定温度及浓度，保持吸收器内之压力，比其保持蒸发器内之压力稍低，所以冷媒蒸气则从蒸发器连续流至吸收器，而被该器内之液态溶液所吸收，冷媒蒸气被吸收时所发生之吸收热则经吸收器管路转变成为冷却水。吸收程序乃转由吸收管组表面来执行，因而被溶液帮浦抽送之液态溴化锂溶液，则通过特殊喷嘴均匀喷洒于管路之表面上。3、低温热交换器此装置是外壳连结管路横置型之热交换器，藉以稀溶液及浓溶液间之热交换而能增加循环效率。4、第二发生器在第二发生器内利用热能（冷媒蒸气）使稀溶液被浓缩成为中间浓度，冷媒蒸气使通过管内，而溶液则喷洒于管外。5、冷凝器由第二段发生器所发生之冷媒蒸气则通过除去器被供应于冷凝器，而由冷却水被冷却成为业化冷媒。6、高温热换器此装置是外壳连结管路横置型之热交换器，藉以稀释溶液及浓溶液间之热交换，而能增加循环效率。此装置则装设于上述低温热交换器之旁边7、第一段发生器第一段发生器则充作外壳连结管路装置型热交换器利用，为发生冷媒蒸气，该器则藉以蒸气加热浓缩接受来自高温热交换器之溶液。8、排水冷却器在第一段发生器被凝结之高压蒸气则在此器使用，将供应第二段发生器之溶液被冷却至90℃以下，同时由于加热被供应之溶液，而使加热效率提高。9、排气单元排气设备则包括：排气管、排气桶槽、手动阀、逆止阀、集油器、及真空帮浦。手动...
