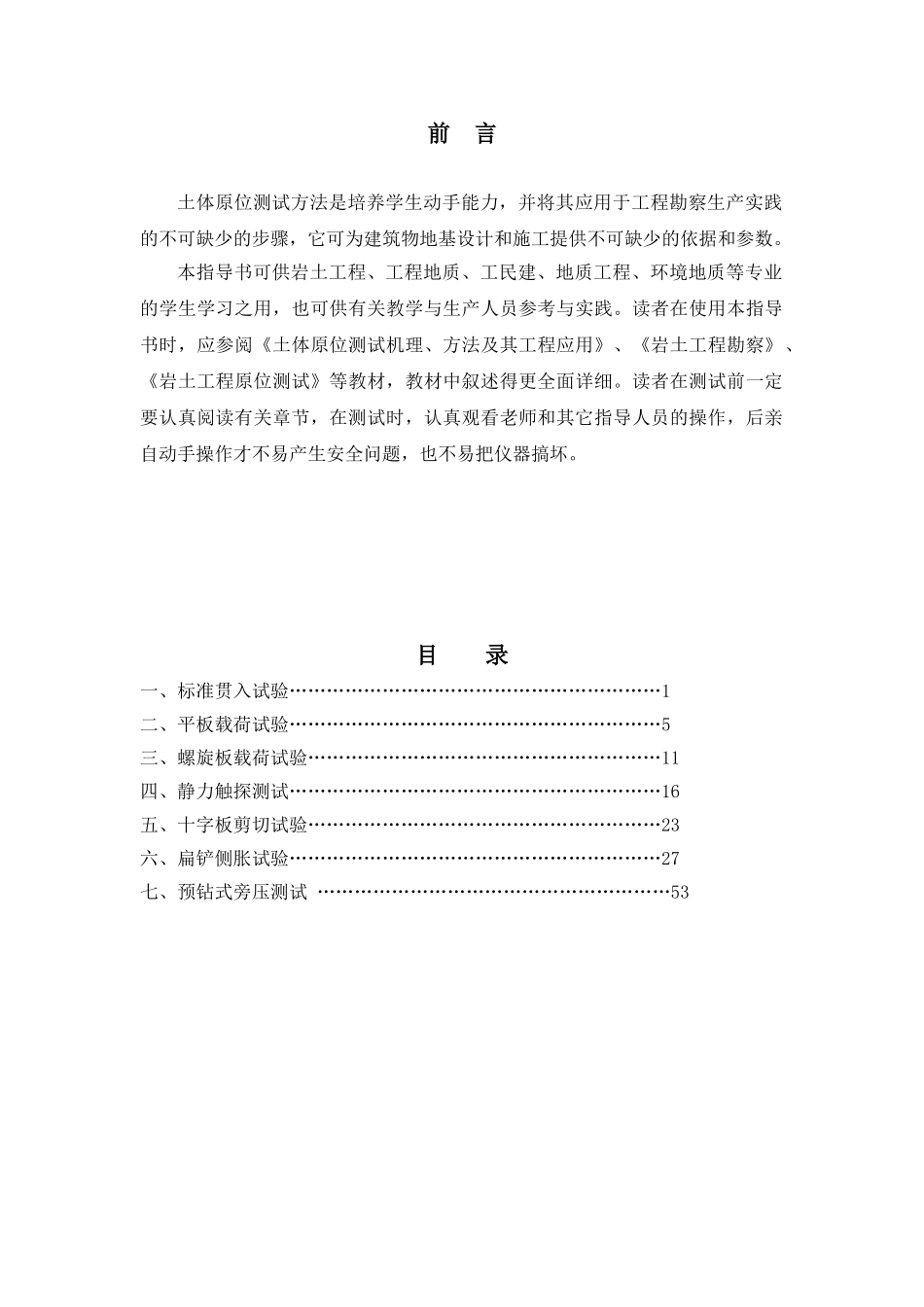

岩土工程原位测试试验指导书福建工程学院土木工程系二OO九年前言土体原位测试方法是培养学生动手能力，并将其应用于工程勘察生产实践的不可缺少的步骤，它可为建筑物地基设计和施工提供不可缺少的依据和参数。本指导书可供岩土工程、工程地质、工民建、地质工程、环境地质等专业的学生学习之用，也可供有关教学与生产人员参考与实践。读者在使用本指导书时，应参阅《土体原位测试机理、方法及其工程应用》、《岩土工程勘察》、《岩土工程原位测试》等教材，教材中叙述得更全面详细。读者在测试前一定要认真阅读有关章节，在测试时，认真观看老师和其它指导人员的操作，后亲自动手操作才不易产生安全问题，也不易把仪器搞坏。目录一、标准贯入试验……………………………………………………1二、平板载荷试验……………………………………………………5三、螺旋板载荷试验…………………………………………………11四、静力触探测试……………………………………………………16五、十字板剪切试验…………………………………………………23六、扁铲侧胀试验……………………………………………………27七、预钻式旁压测试…………………………………………………53试验一、标准贯入试验一、试验目的标准贯入试验可用于砂土、粉土和一般粘性土，最适用于N=2~50击的土层。其目的有：⑴采取扰动土样，鉴别和描述土类，按颗粒分析结果定名；⑵根据标准贯入击数N，利用地区经验，为砂土的密实度和粉土、粘性土的状态，土的强度参数，变形模量，地基承载力等作出评价。⑶估算单桩极限承载力和判定沉桩可能性。⑷判定饱和粉砂、砂质粉土的地震液化可能性及液化等级。二、试验原理标准贯入试验是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示。三、试验设备规格标准贯入试验设备规格要符合表1的要求。表1标准贯入试验设备规格落锤锤的重量（kg）63.5±0.5落距（cm）76±2贯入器长度（mm）500外径（mm）51±1内径（mm）35±1管靴长度（mm）76±1刃口角度（°）18~20刃口单刃厚（mm）2.5钻杆（相对弯曲<1‰）直径（mm）42四、试验技术要求⑴标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位。当孔壁不稳定时，可用泥浆或套管护壁，钻至试验标高以上15cm处，清除孔底残土后再进行试验；如使用水冲钻进，应使用侧向水冲钻头，不能用底向下水冲钻头，以使孔底土尽可能少扰动；⑵采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联接后的垂直度，锤击速率应小于30击/min；⑶贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。当锤击数已达50击，而贯入深度未达30cm时，应终止试验，可记录实际贯入深度s及累计锤击数n，按下式换算成相当于30cm的标准贯入试验锤击数N。图1标准贯入试验设备（单位：mm）1－穿心锤；2－锤垫；3－触探杆；4－贯入器；5－出水孔；6－取土器；7－贯入器靴30nNs式中s——50击时的贯入度(cm)。⑷标准贯入试验可在钻孔全深度范围内等距进行，间距为1.0m或2.0m，也可仅在砂土、粉土等欲试验的土层范围内等间距进行。五、试验成果的整理标准贯入试验的主要成果有：标贯击数N可直接标在工程地质剖面图上，也可绘制单孔标准贯入击数N与深度关系曲线或直方图（统计分层标贯击数平均值时，应剔除异常值）。1、杆长修正按照《建筑地基础规范》（GBJ7-89）的规定，标准贯入试验的最大深度不宜超过21m。同时规定，当试验深度大于3m时，实测锤击数N’需按下式进行钻杆长度修正：'NN式中，α为修正系数，按表1取值。表1钻杆长度校正系数2、试验成果整理（1）标准贯入试验成果整理时，试验资料应当齐全。包括：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位及孔内水位（或泥浆高程）、初始贯入度、预打击数、试验标贯击数及深度记录、贯入器所取扰动土样的鉴别描述。（2）绘制标贯击数N与深度...
