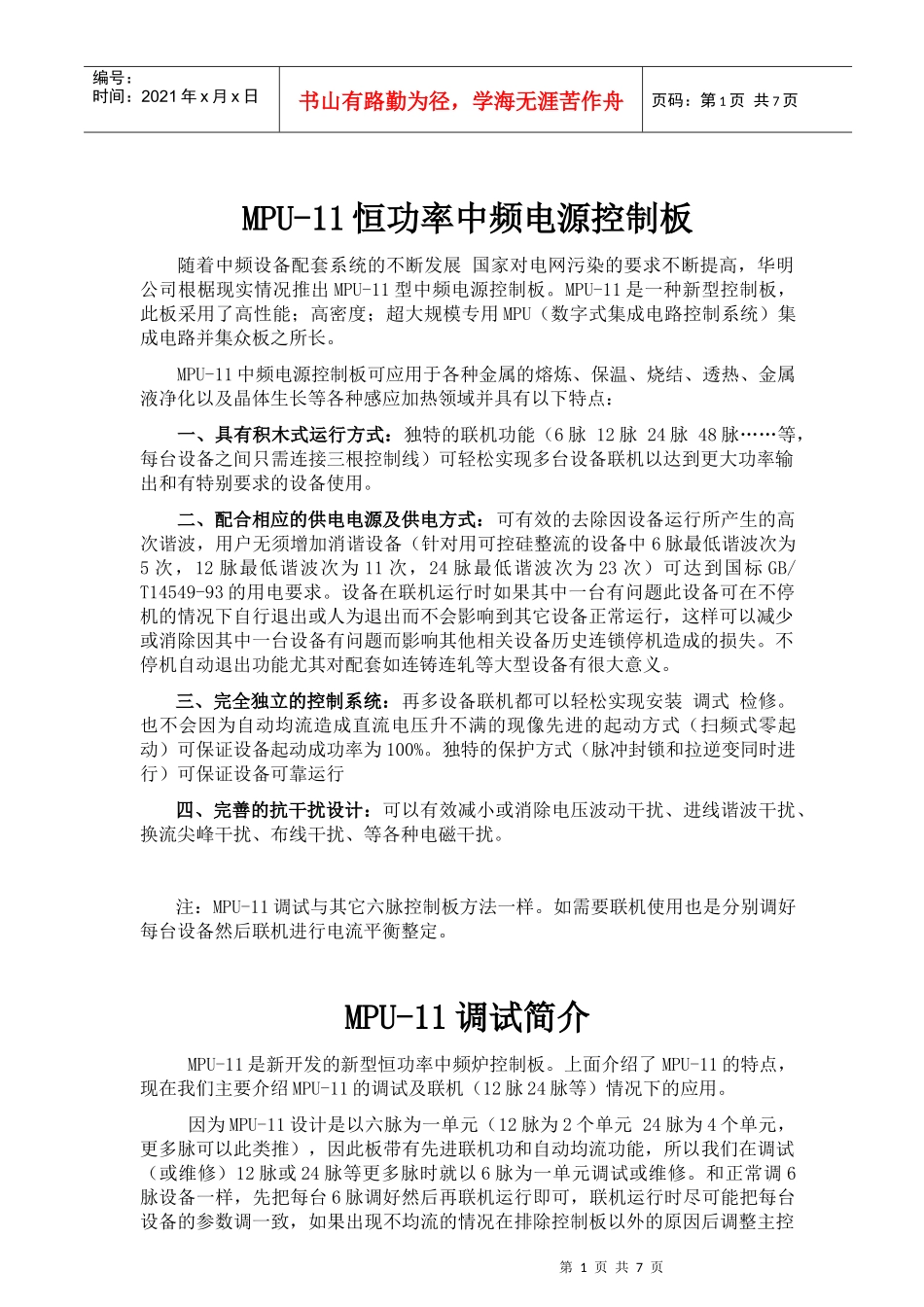

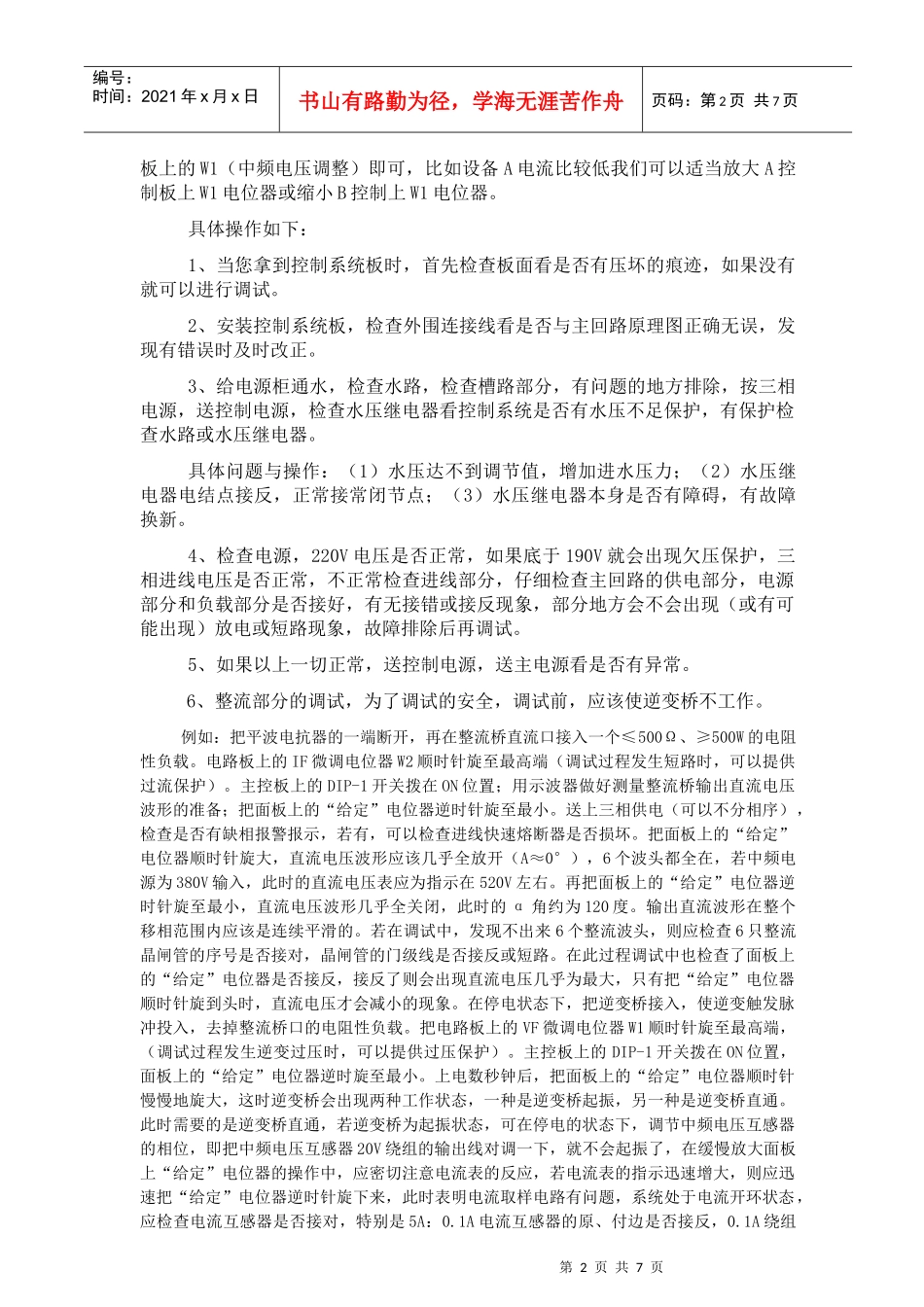

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页MPU-11恒功率中频电源控制板随着中频设备配套系统的不断发展国家对电网污染的要求不断提高，华明公司根椐现实情况推出MPU-11型中频电源控制板。MPU-11是一种新型控制板，此板采用了高性能；高密度；超大规模专用MPU（数字式集成电路控制系统）集成电路并集众板之所长。MPU-11中频电源控制板可应用于各种金属的熔炼、保温、烧结、透热、金属液净化以及晶体生长等各种感应加热领域并具有以下特点：一、具有积木式运行方式：独特的联机功能（6脉12脉24脉48脉……等，每台设备之间只需连接三根控制线）可轻松实现多台设备联机以达到更大功率输出和有特别要求的设备使用。二、配合相应的供电电源及供电方式：可有效的去除因设备运行所产生的高次谐波，用户无须增加消谐设备（针对用可控硅整流的设备中6脉最低谐波次为5次，12脉最低谐波次为11次，24脉最低谐波次为23次）可达到国标GB/T14549-93的用电要求。设备在联机运行时如果其中一台有问题此设备可在不停机的情况下自行退出或人为退出而不会影响到其它设备正常运行，这样可以减少或消除因其中一台设备有问题而影响其他相关设备历史连锁停机造成的损失。不停机自动退出功能尤其对配套如连铸连轧等大型设备有很大意义。三、完全独立的控制系统：再多设备联机都可以轻松实现安装调式检修。也不会因为自动均流造成直流电压升不满的现像先进的起动方式（扫频式零起动）可保证设备起动成功率为100%。独特的保护方式（脉冲封锁和拉逆变同时进行）可保证设备可靠运行四、完善的抗干扰设计：可以有效减小或消除电压波动干扰、进线谐波干扰、换流尖峰干扰、布线干扰、等各种电磁干扰。注：MPU-11调试与其它六脉控制板方法一样。如需要联机使用也是分别调好每台设备然后联机进行电流平衡整定。MPU-11调试简介MPU-11是新开发的新型恒功率中频炉控制板。上面介绍了MPU-11的特点，现在我们主要介绍MPU-11的调试及联机（12脉24脉等）情况下的应用。因为MPU-11设计是以六脉为一单元（12脉为2个单元24脉为4个单元，更多脉可以此类推），因此板带有先进联机功和自动均流功能，所以我们在调试（或维修）12脉或24脉等更多脉时就以6脉为一单元调试或维修。和正常调6脉设备一样，先把每台6脉调好然后再联机运行即可，联机运行时尽可能把每台设备的参数调一致，如果出现不均流的情况在排除控制板以外的原因后调整主控第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页板上的W1（中频电压调整）即可，比如设备A电流比较低我们可以适当放大A控制板上W1电位器或缩小B控制上W1电位器。具体操作如下：1、当您拿到控制系统板时，首先检查板面看是否有压坏的痕迹，如果没有就可以进行调试。2、安装控制系统板，检查外围连接线看是否与主回路原理图正确无误，发现有错误时及时改正。3、给电源柜通水，检查水路，检查槽路部分，有问题的地方排除，按三相电源，送控制电源，检查水压继电器看控制系统是否有水压不足保护，有保护检查水路或水压继电器。具体问题与操作：（1）水压达不到调节值，增加进水压力；（2）水压继电器电结点接反，正常接常闭节点；（3）水压继电器本身是否有障碍，有故障换新。4、检查电源，220V电压是否正常，如果底于190V就会出现欠压保护，三相进线电压是否正常，不正常检查进线部分，仔细检查主回路的供电部分，电源部分和负载部分是否接好，有无接错或接反现象，部分地方会不会出现（或有可能出现）放电或短路现象，故障排除后再调试。5、如果以上一切正常，送控制电源，送主电源看是否有异常。6、整流部分的调试，为了调试的安全，调试前，应该使逆变桥不工作。例如：把平波电抗器的一端断开，再在整流桥直流口接入一个≤500Ω、≥500W的电阻性负载。电路板上的IF微调电位器W2顺时针旋至最高端（调试过程发生短路时，可以提供过流保护）。主控板上的DIP-1开关拨在ON位置；用示波器做好测量整流桥输出直流电压波形的准备；把面板上的“给定”电位器逆时针旋至最小。送上三相供电（可以不分相序），检查是否...
