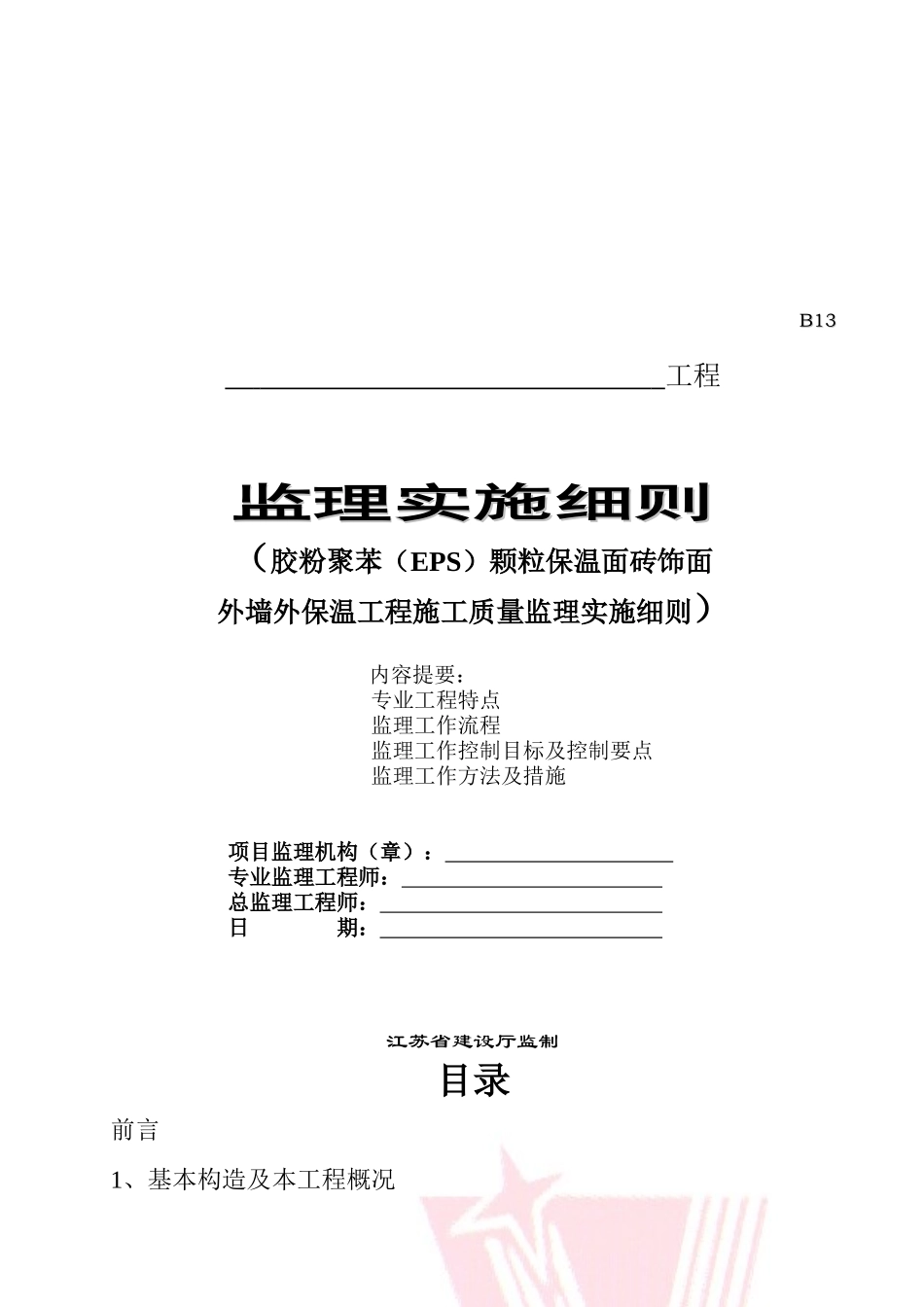

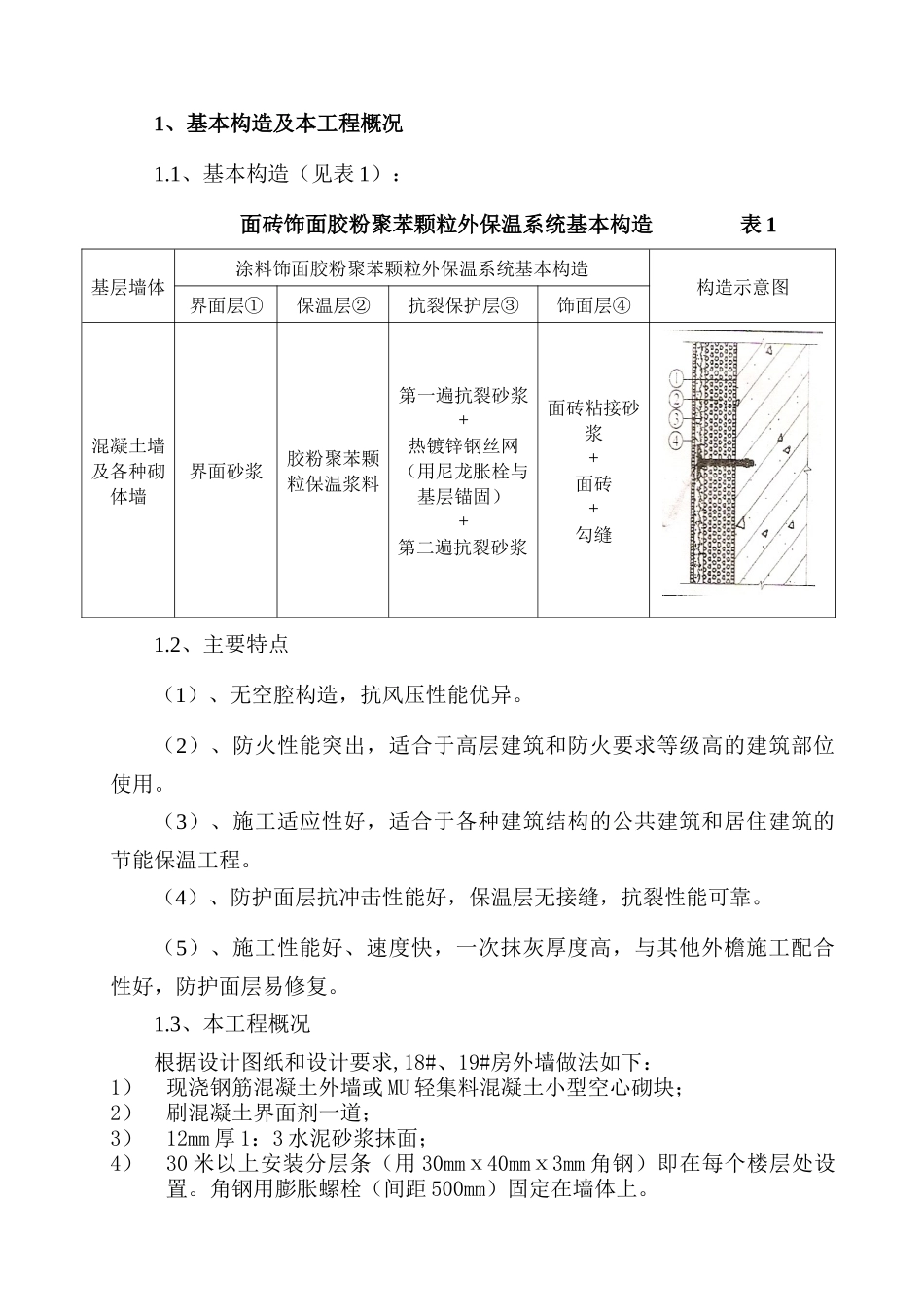

B13B13工程监理实施细则监理实施细则（胶粉聚苯（EPS）颗粒保温面砖饰面外墙外保温工程施工质量监理实施细则）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录前言1、基本构造及本工程概况2、监理工作流程图3、施工质量的监理控制及目标值4、监理工作的方法及措施5、需要提供的技术资料前言外墙外保温墙体是个系统工程，设计是龙头，材料是基础，施工是保证。为保证工程质量，设计、材料、施工应纳入标准化的管理，为此编写了施工质量监理控制实施细则。按苏建科（2006）287号《江苏省外墙外保温粘贴饰面砖做法技术要求》（暂行）的通知规定，外墙外保温粘贴饰面砖系统最大应用高度不得大于40m。1、基本构造及本工程概况1.1、基本构造（见表1）：面砖饰面胶粉聚苯颗粒外保温系统基本构造表1基层墙体涂料饰面胶粉聚苯颗粒外保温系统基本构造构造示意图界面层①保温层②抗裂保护层③饰面层④混凝土墙及各种砌体墙界面砂浆胶粉聚苯颗粒保温浆料第一遍抗裂砂浆+热镀锌钢丝网（用尼龙胀栓与基层锚固）+第二遍抗裂砂浆面砖粘接砂浆+面砖+勾缝1.2、主要特点（1）、无空腔构造，抗风压性能优异。（2）、防火性能突出，适合于高层建筑和防火要求等级高的建筑部位使用。（3）、施工适应性好，适合于各种建筑结构的公共建筑和居住建筑的节能保温工程。（4）、防护面层抗冲击性能好，保温层无接缝，抗裂性能可靠。（5）、施工性能好、速度快，一次抹灰厚度高，与其他外檐施工配合性好，防护面层易修复。1.3、本工程概况根据设计图纸和设计要求,18#、19#房外墙做法如下：1）现浇钢筋混凝土外墙或MU轻集料混凝土小型空心砌块；2）刷混凝土界面剂一道；3）12mm厚1：3水泥砂浆抹面；4）30米以上安装分层条（用30mmⅹ40mmⅹ3mm角钢）即在每个楼层处设置。角钢用膨胀螺栓（间距500mm）固定在墙体上。5）30mm厚聚苯颗粒保温砂浆分层抹平6）8mm厚聚合物抗裂砂浆（内设12.4ⅹ12.4ⅹ0.9钢丝网用膨胀螺栓间距﹫500mm固定在墙体上）抹平；7）10mm水泥砂浆；8）用磁砖胶粘结层贴面砖；9）磁砖胶粘结剂勾缝；飘窗侧板、封闭阳台挑出墙外的底板、侧板、顶板的保温层做法：1）喷涂料面层；2）15厚1：3水泥砂浆（掺水泥重量1%抗裂剂）抹面，顶板向外找坡1%；3）5厚聚合物抗裂砂浆，内设涂塑玻纤网格布；4）25厚聚苯颗粒保温浆料；5）刷砼界面处理剂一道；6）现浇钢筋混凝土板。2、面砖饰面胶粉聚苯（EPS）颗粒保温浆料外墙外保温施工程序图，见附图门窗框四周堵缝基层墙面处理刷界面砂浆吊垂直、套方、弹灰层控制线配界面砂浆用保温浆料做灰饼冲筋、做角、做口配胶粉聚苯颗粒保温浆料抹第一遍胶粉聚苯颗粒保温浆料浇水养护抹第二遍保温材料验收检验平整度、垂直度、厚度做滴水线基层墙面验收图面砖饰面胶粉EPS颗粒保温浆料外墙外保温施工程序图3、施工质量的监理控制及目标值3.1、系统及材料性能要求3.1.1、系统性能（1）、外保温系统应经大型耐候性试验验证。对于面砖饰面外保温系统，还应经抗震试验验证并确保其在设防烈度等级地震下面砖饰面及外保温系统无脱落。（2）、粉聚苯颗粒外保温系统的性能应符合表2的要求。胶粉聚苯颗粒外保温系统的性能指标表2试验项目性能指标耐候性经80次高温（70°C）—淋水（15°C）循环和20次加热（50°C）—冷冻（—20°C）循环后不得出现开裂、空鼓或脱落。抗震防护层和保温层的拉伸粘结强度不应小于0.1MPa，破坏界面应位于保温层吸水量（g/m2），浸水1h≤1000抗冲击强度型普通型（单网）3J冲击合格加强型（双网）10J冲击合格T型3.0J冲击合格抗风压值不小于工程项目的风荷载设计值耐冻融严寒及寒冷地区30次循环、夏热冬冷地区10次循环表面无裂缝、空鼓、起泡、剥离现象水蒸气湿流密度[g/(m2•h)]≥0.85不透水性试样防护层内侧无水渗透耐磨损，500L砂无开裂，龟裂或表面保护层剥落、损伤固定热镀锌钢丝网抹抗裂砂浆粘贴面砖验收中间验收弹线、分格系统抗拉强度（C形）（MPa）≥0.1并且破坏部位不得位于各层界面饰面砖粘结强度（T形），MPa（现场抽测）≥0.4抗...
