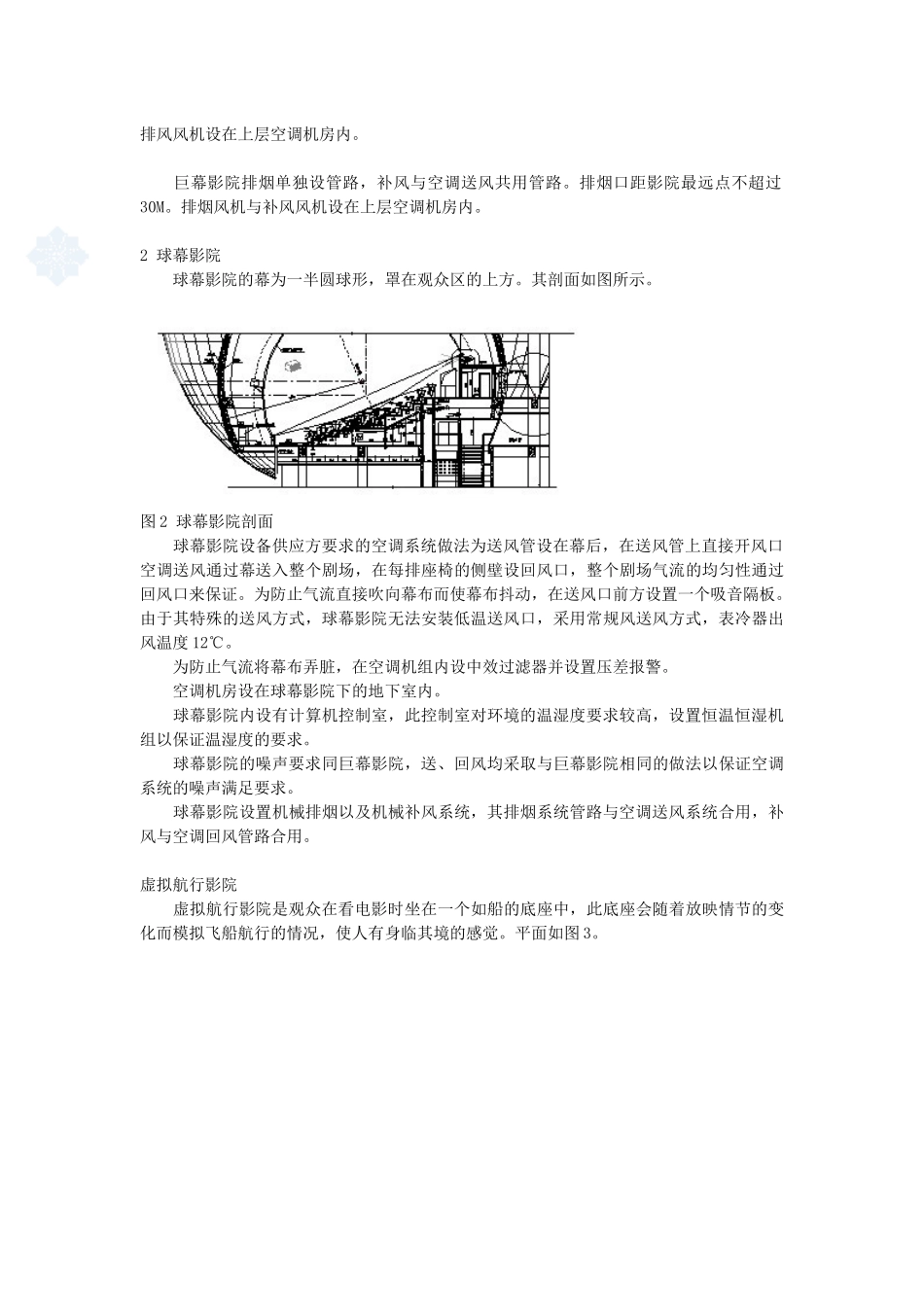

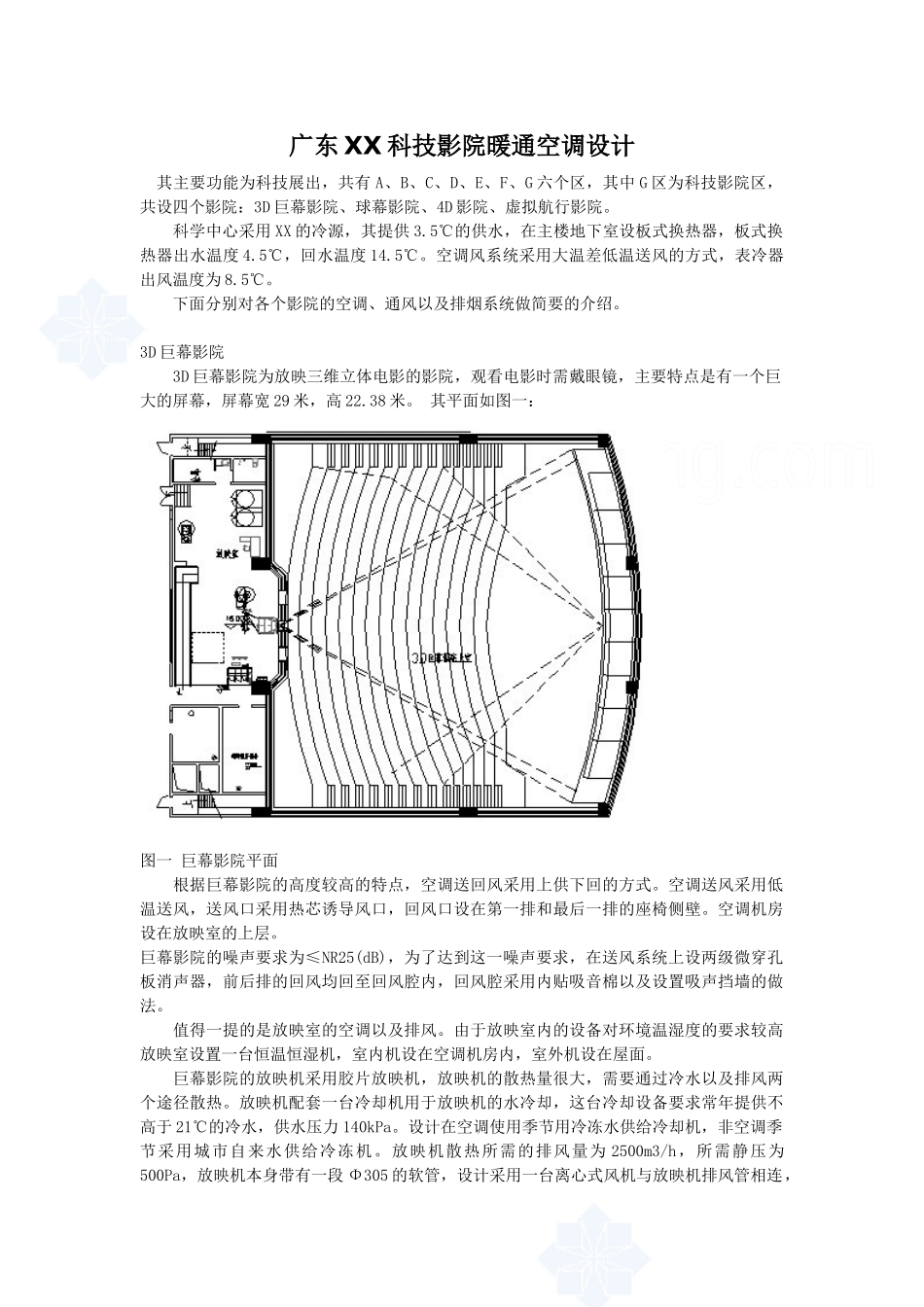

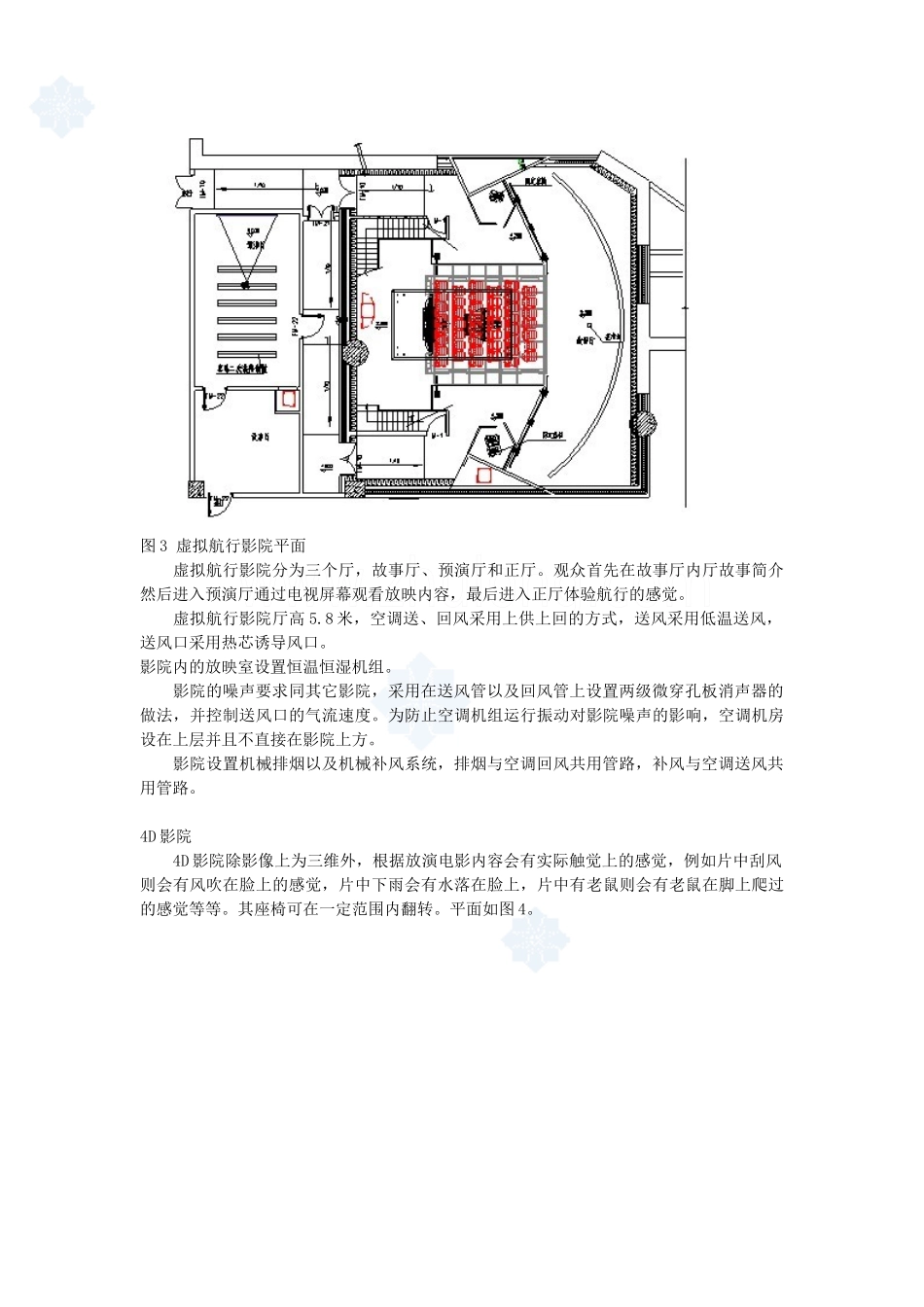

广东XX科技影院暖通空调设计其主要功能为科技展出，共有A、B、C、D、E、F、G六个区，其中G区为科技影院区，共设四个影院：3D巨幕影院、球幕影院、4D影院、虚拟航行影院。科学中心采用XX的冷源，其提供3.5℃的供水，在主楼地下室设板式换热器，板式换热器出水温度4.5℃，回水温度14.5℃。空调风系统采用大温差低温送风的方式，表冷器出风温度为8.5℃。下面分别对各个影院的空调、通风以及排烟系统做简要的介绍。3D巨幕影院3D巨幕影院为放映三维立体电影的影院，观看电影时需戴眼镜，主要特点是有一个巨大的屏幕，屏幕宽29米，高22.38米。其平面如图一：图一巨幕影院平面根据巨幕影院的高度较高的特点，空调送回风采用上供下回的方式。空调送风采用低温送风，送风口采用热芯诱导风口，回风口设在第一排和最后一排的座椅侧壁。空调机房设在放映室的上层。巨幕影院的噪声要求为≤NR25(dB)，为了达到这一噪声要求，在送风系统上设两级微穿孔板消声器，前后排的回风均回至回风腔内，回风腔采用内贴吸音棉以及设置吸声挡墙的做法。值得一提的是放映室的空调以及排风。由于放映室内的设备对环境温湿度的要求较高放映室设置一台恒温恒湿机，室内机设在空调机房内，室外机设在屋面。巨幕影院的放映机采用胶片放映机，放映机的散热量很大，需要通过冷水以及排风两个途径散热。放映机配套一台冷却机用于放映机的水冷却，这台冷却设备要求常年提供不高于21℃的冷水，供水压力140kPa。设计在空调使用季节用冷冻水供给冷却机，非空调季节采用城市自来水供给冷冻机。放映机散热所需的排风量为2500m3/h，所需静压为500Pa，放映机本身带有一段Φ305的软管，设计采用一台离心式风机与放映机排风管相连，排风风机设在上层空调机房内。巨幕影院排烟单独设管路，补风与空调送风共用管路。排烟口距影院最远点不超过30M。排烟风机与补风风机设在上层空调机房内。2球幕影院球幕影院的幕为一半圆球形，罩在观众区的上方。其剖面如图所示。图2球幕影院剖面球幕影院设备供应方要求的空调系统做法为送风管设在幕后，在送风管上直接开风口空调送风通过幕送入整个剧场，在每排座椅的侧壁设回风口，整个剧场气流的均匀性通过回风口来保证。为防止气流直接吹向幕布而使幕布抖动，在送风口前方设置一个吸音隔板。由于其特殊的送风方式，球幕影院无法安装低温送风口，采用常规风送风方式，表冷器出风温度12℃。为防止气流将幕布弄脏，在空调机组内设中效过滤器并设置压差报警。空调机房设在球幕影院下的地下室内。球幕影院内设有计算机控制室，此控制室对环境的温湿度要求较高，设置恒温恒湿机组以保证温湿度的要求。球幕影院的噪声要求同巨幕影院，送、回风均采取与巨幕影院相同的做法以保证空调系统的噪声满足要求。球幕影院设置机械排烟以及机械补风系统，其排烟系统管路与空调送风系统合用，补风与空调回风管路合用。虚拟航行影院虚拟航行影院是观众在看电影时坐在一个如船的底座中，此底座会随着放映情节的变化而模拟飞船航行的情况，使人有身临其境的感觉。平面如图3。图3虚拟航行影院平面虚拟航行影院分为三个厅，故事厅、预演厅和正厅。观众首先在故事厅内厅故事简介然后进入预演厅通过电视屏幕观看放映内容，最后进入正厅体验航行的感觉。虚拟航行影院厅高5.8米，空调送、回风采用上供上回的方式，送风采用低温送风，送风口采用热芯诱导风口。影院内的放映室设置恒温恒湿机组。影院的噪声要求同其它影院，采用在送风管以及回风管上设置两级微穿孔板消声器的做法，并控制送风口的气流速度。为防止空调机组运行振动对影院噪声的影响，空调机房设在上层并且不直接在影院上方。影院设置机械排烟以及机械补风系统，排烟与空调回风共用管路，补风与空调送风共用管路。4D影院4D影院除影像上为三维外，根据放演电影内容会有实际触觉上的感觉，例如片中刮风则会有风吹在脸上的感觉，片中下雨会有水落在脸上，片中有老鼠则会有老鼠在脚上爬过的感觉等等。其座椅可在一定范围内翻转。平面如图4。图44D影院平面4D影院厅高6..4米，空调送、回风采用上供上回的方式，送风采用低温送风，送风口采用热芯诱导风口。影院内的放映...
