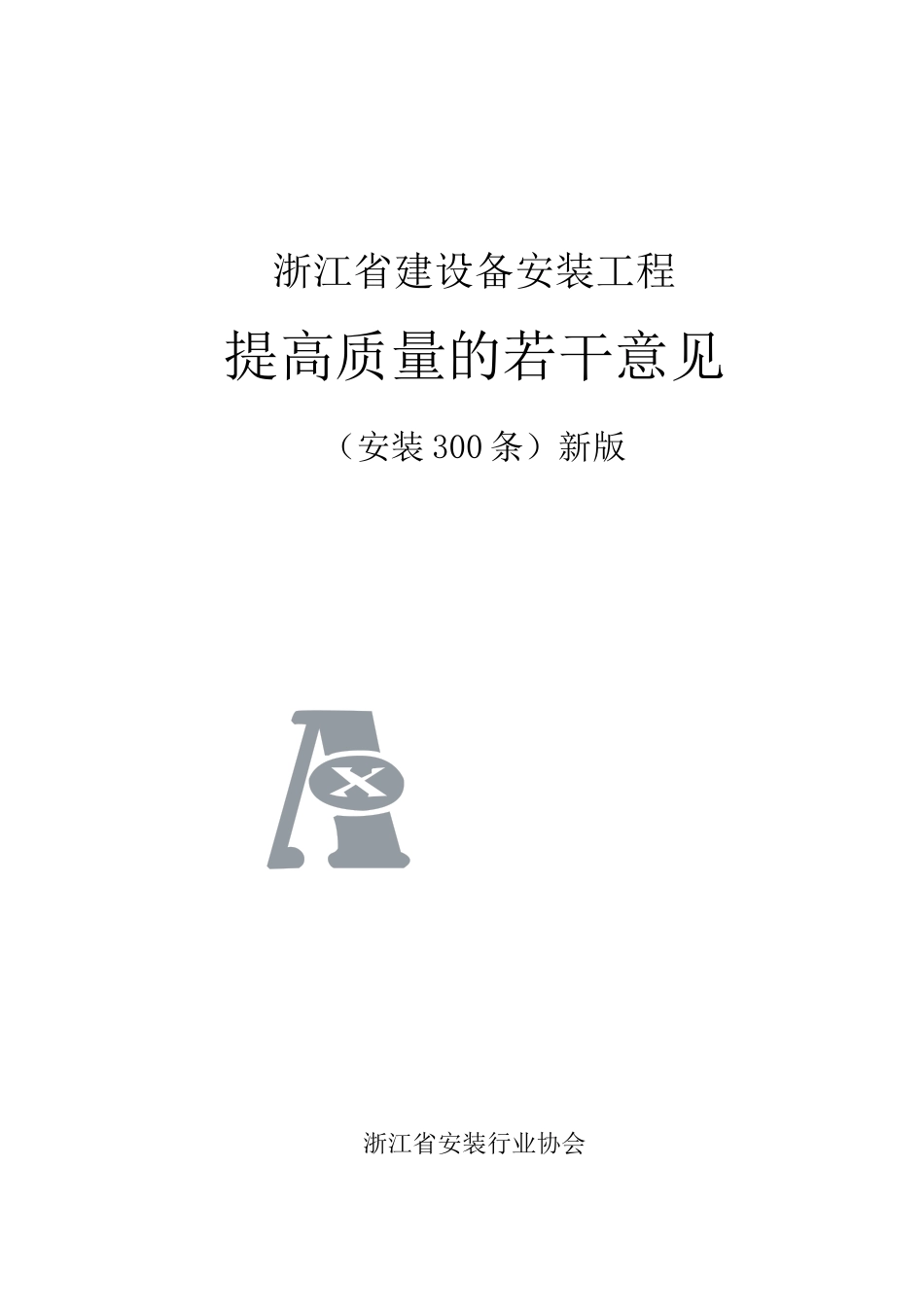

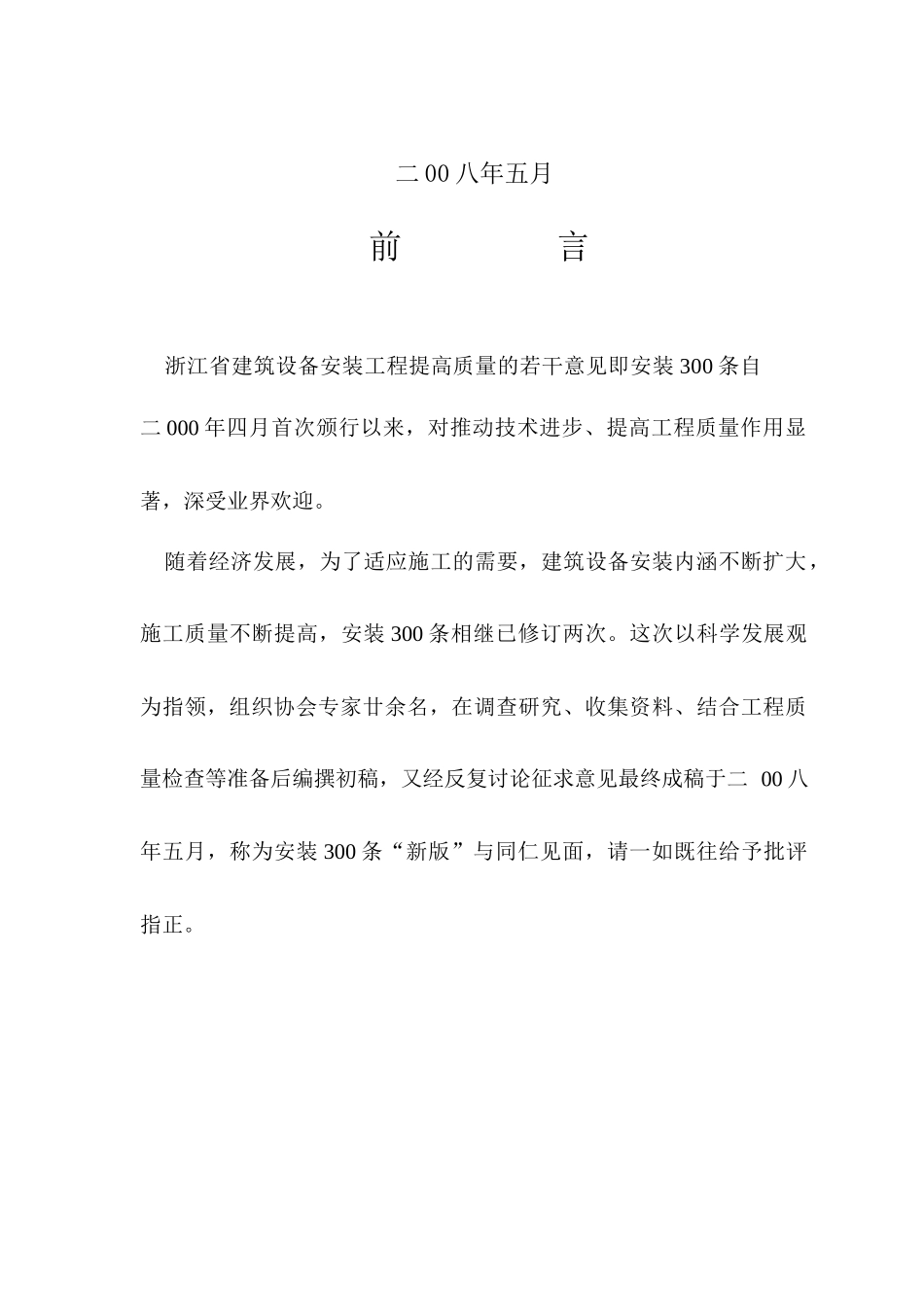

浙江省建设备安装工程提高质量的若干意见（安装300条）新版浙江省安装行业协会二00八年五月前言浙江省建筑设备安装工程提高质量的若干意见即安装300条自二000年四月首次颁行以来，对推动技术进步、提高工程质量作用显著，深受业界欢迎。随着经济发展，为了适应施工的需要，建筑设备安装内涵不断扩大，施工质量不断提高，安装300条相继已修订两次。这次以科学发展观为指领，组织协会专家廿余名，在调查研究、收集资料、结合工程质量检查等准备后编撰初稿，又经反复讨论征求意见最终成稿于二00八年五月，称为安装300条“新版”与同仁见面，请一如既往给予批评指正。浙江省安装行业协会二00八年五月参与修订编写人员(按姓氏笔划为序)：王文娟、王智春、方学东、方豪松、石修仁、朱志航、刘尧增、郑华孚、杨晓华、俞杏梅、钱大治、钱申书、曹后溟、黄兴良、黄思祖、章天宝、傅慈英目录第一部分给水、排水工程……………………………………(1)第二部分建筑电气工程………………………………………(23)第三部分通风、空调工程……………………………………(45)第四部分空调水系统管道工程………………………………(73)第五部分自动喷水灭火系统管道工程………………………(83)第六部分泡沫灭火、气体灭火系统工程……………………(95)第七部分智能建筑工程………………………………………(100)第八部分电梯工程……………………………………………(138)第九部分设备安装工程………………………………………(145)第一部分给水、排水工程一、管架的制作和安装管架(包括支架、吊架及固定、活动、导向等各种构造形式)的制作和安装应符合现行的国家规范规定及标准图集要求。1．制作(1)管架的构造应正确，不得做成使管子固定为侧抱或倒抱型式；不得做成角钢或槽钢内侧朝上的型式。上述描述如下图所示。公称直径DN≤40的管子宜采用L型支架；DN≥50的管子宜采用门型支架。(2)制作管架钢材的切割下料宜用机械加工；禁止用气焊、电焊在管架上割孔，应用机械钻孔。(3)同规格的角钢或槽钢管架应采用45。拼角成90~的制作方法,弯制后的各边保持在同一平面内，平整不翘角。(4)管架的组对焊接应满焊,焊缝饱满成型好,焊后药皮和飞溅物要清理干净。(5)管架组对焊接完成后,经除锈刷两道防锈漆、一道调合漆，油漆干燥形成漆膜后才能将管架安装固定。(6)管架油漆漆层应完整、色泽光亮、厚薄均匀、元流淌漏刷现象。(7)管架安装固定后，管子与管架固定前应清除管架上沾染的建筑垃圾等杂物，并刷第二道调合漆(面漆),并应对安装过程中造成管架油漆破损的部位进行修补刷漆。(8)各专业共用的综合支架(管架)制作,除遵守前述规定外,应确保各管线在支架上固定布局合理、安装牢固,管线的中心线、标高等符合设计图纸要求。2．安装(1)管架的定位应符合设计图纸的要求；管架的设置和数量以及构造型式应符合规范的规定。(2)成排的管架应排列整齐，标高一致。(3)管架与建筑结构间的固定：1)端部埋入砖或混凝土结构预留洞的悬挑式管架,应确保埋入深度,并用细实混凝土填实,表面应抹平。2)与预埋铁板焊接固定的管架,应确保焊缝的长度,每个固定点至少有两条不同位置的焊缝；焊接应满焊，焊缝饱满成型好，焊后药皮和飞溅物要清理干净。3)用膨胀螺栓固定管架,膨胀螺栓的大小和数量应与固定管架用的钻孔大小和数量相匹配；螺栓埋入式膨胀螺栓管架固定后外露的长短一致;螺母埋入式膨胀螺栓管架固定后螺钉应拧紧拧平。4)用膨胀螺栓在钢筋混凝土梁上固定管架,膨胀螺栓的位置应尽量设在梁高1／2以上的受压区，最下面的螺栓距梁底不得小于100mm。禁止在梁底打孔埋设膨胀螺栓安装管架。5)在已承力的钢结构上固定管架，应尽量在钢结构制作时预设固定管架的专用部件，管架与部件间可焊接或螺栓连接。6)若承力钢结构上无固定管架的专用部件，需直接在钢结构上开孑L或电焊固定管架，应经结构设计单位同意。开孔应采用机械开孔。严禁在钢结构上气焊或电焊割孔。(4)管道井内立管管架应合理设置承重支架或支座，DN≤200的立管每5层设置一个，DN>200的立管每3层设置一个，两个补偿器间的管应设置承重支架，其余按规范要求设置立管固定管架。管架应明...
