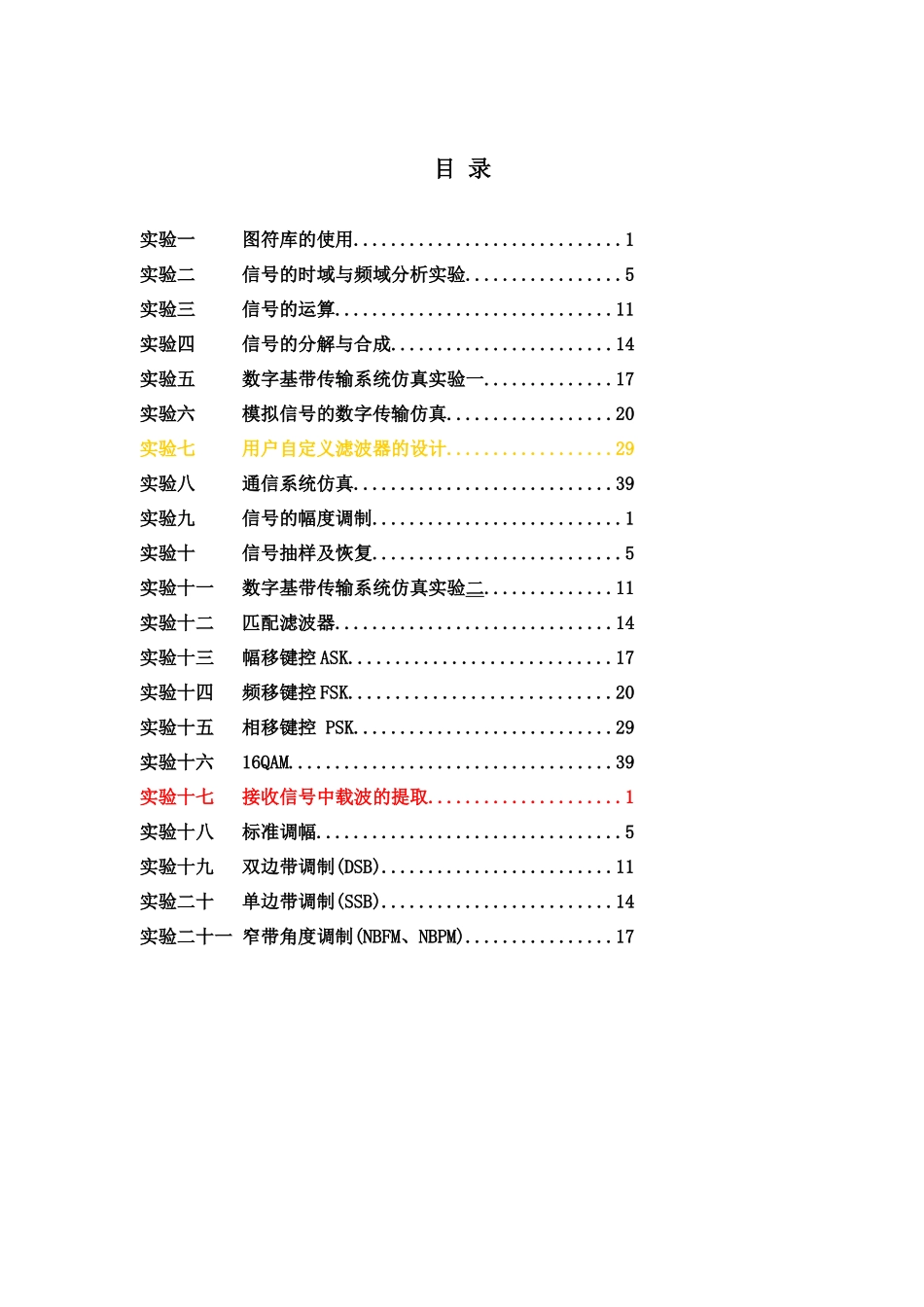

《数字通信基础》实验指导书辽宁工业大学2013年9月目录实验一图符库的使用.............................1实验二信号的时域与频域分析实验.................5实验三信号的运算..............................11实验四信号的分解与合成........................14实验五数字基带传输系统仿真实验一..............17实验六模拟信号的数字传输仿真..................20实验七用户自定义滤波器的设计..................29实验八通信系统仿真............................39实验九信号的幅度调制...........................1实验十信号抽样及恢复...........................5实验十一数字基带传输系统仿真实验二..............11实验十二匹配滤波器..............................14实验十三幅移键控ASK............................17实验十四频移键控FSK............................20实验十五相移键控PSK............................29实验十六16QAM...................................39实验十七接收信号中载波的提取.....................1实验十八标准调幅.................................5实验十九双边带调制(DSB).........................11实验二十单边带调制(SSB).........................14实验二十一窄带角度调制(NBFM、NBPM)................17实验一图符库的使用一、实验目的1、了解SystemVue图符库的分类2、掌握SystemVue各个功能库常用图符的功能及其使用方法二、实验内容按照实例使用图符构建简单的通信系统，并了解每个图符的功能。三、基本原理SystemVue的图符库功能十分丰富，一共分为以下几个大类1.基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。（信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号（算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求（函数库）32种函数尽显函数库的强大库容！（信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它2.扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。它允许通信、DSP、射频/模拟和逻辑应用。（通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。（DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。该库支持大多DSP芯片的算法模式。例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。还包括高级处理工具：混合的信号源平方接收器接收器RadixFFT、FIR和IIR滤波器以及块传输等。（逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。（射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。3.扩展用户库扩展的用户库包括有扩展通信库2、IS95/CDMA、数字视频广播DVB等。通信库2:扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。4.5版中，通信库2已被合并到基本通信库中。IS95库:IS95库为设计CDMA和个人通信系统提供了一个快捷的工具。除了产生CDMA所需的信号发生器模型、调制解调信号模型外，还设计了复合IS95建议的CDMA所有信道模型，可按两种速率工作。四、实验步骤第一部分：计算信号的平方1)从基本图符库中选择信号源图符，选择正弦波信号，参数设定中设置幅度为1，频率为10Hz，相位为0。2)选择函数库，并选择Algebraic标签下的图符。在参数设定中设置a=2，表示进行x2运算。3)放置两个接收器图符，分别接收信号源图符的输出和函数算术运算的输出，并选择Graphic标签下的图符，表示在系统运行结束后才显示接收到的波形。4)将图符进行连接，运行仿真，最终结果如下图所示：第二部分常规双边带条幅（AM）1)按快捷键切换到通信图符库Comm，从图符库中拖动一个图符至设计窗口，双击该图符，选择调制器“Modulators”中的“DSB-AM”，并在参数设...
