异型件仿形绘图路径(机械设计)VIP免费

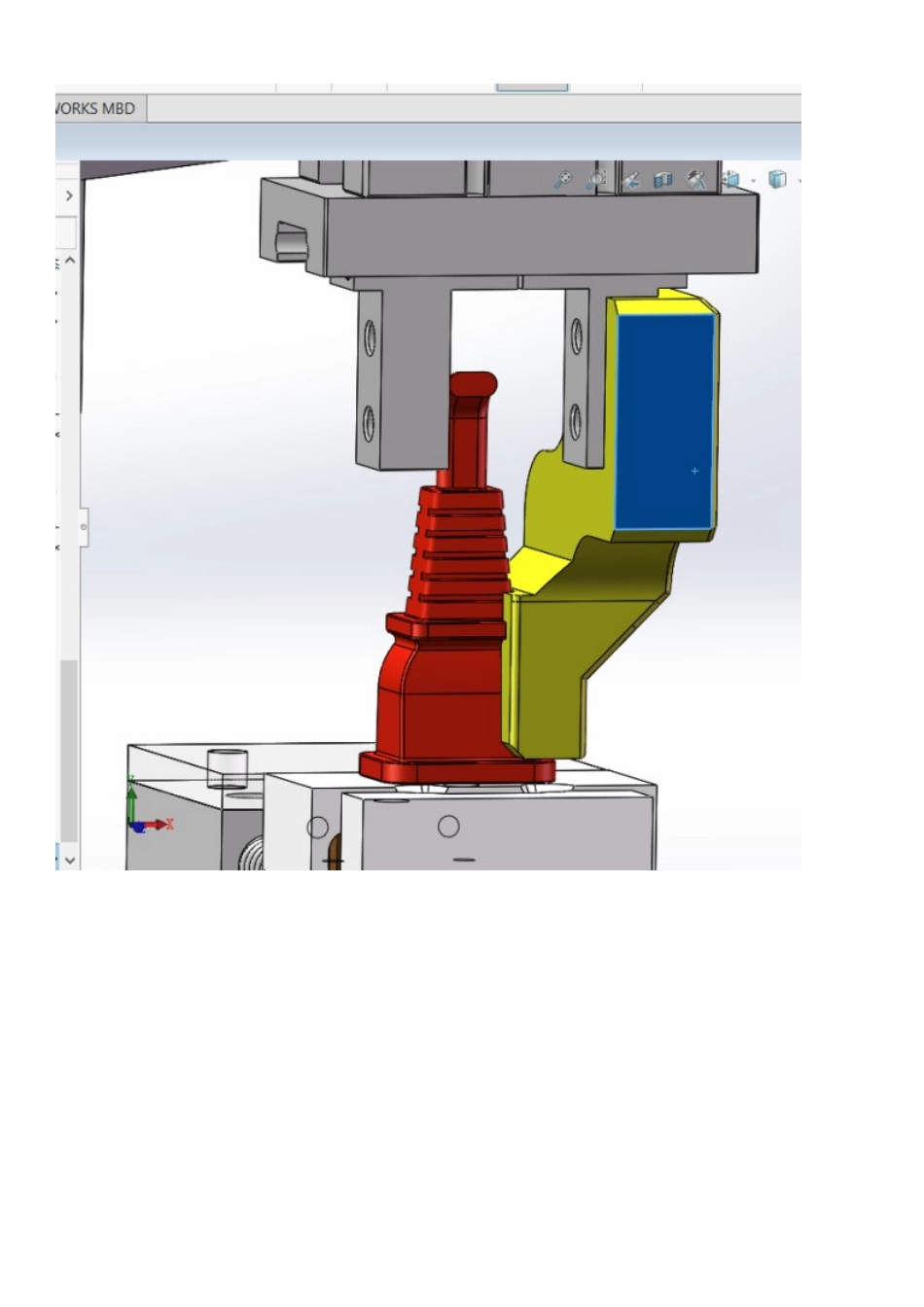

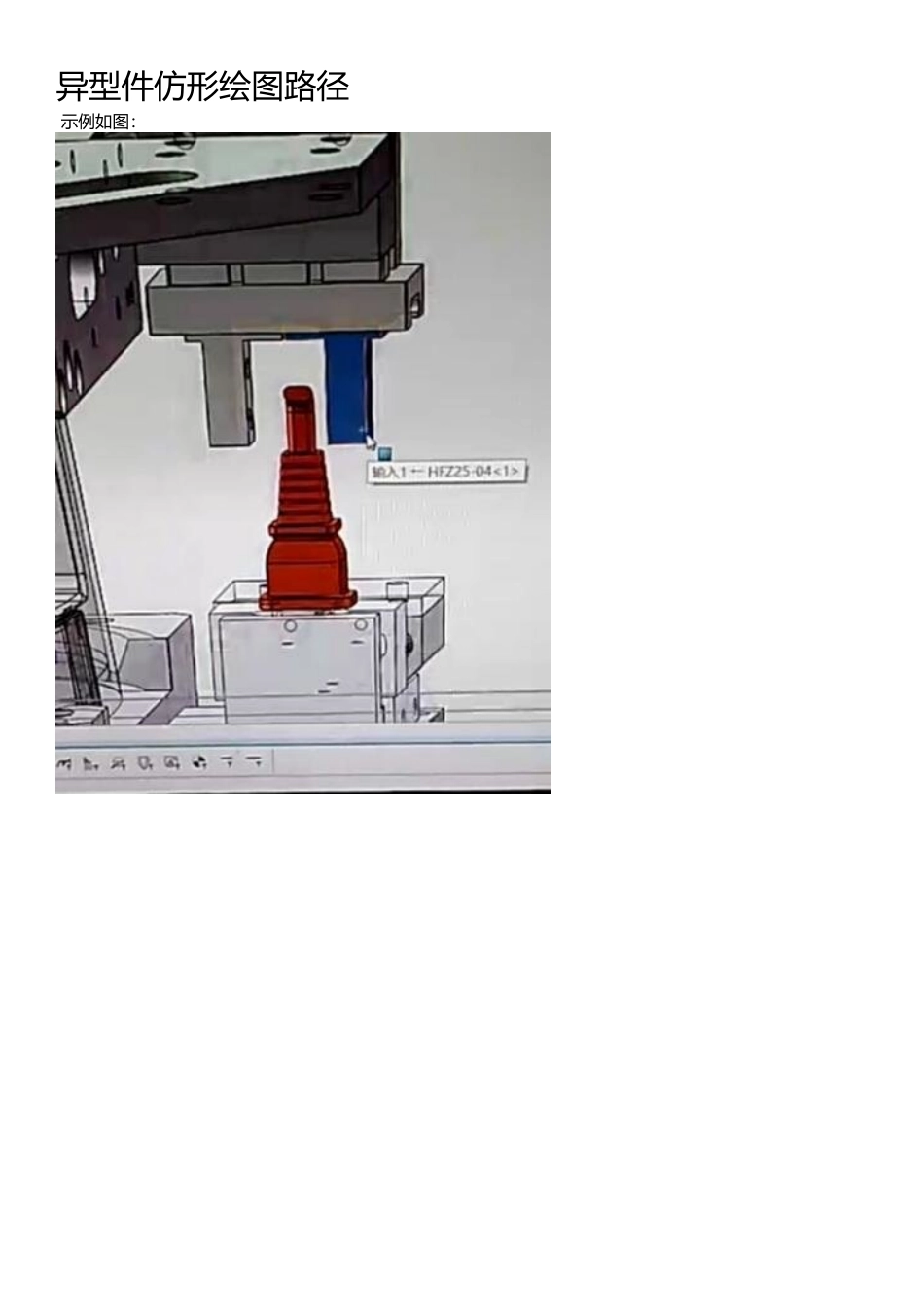

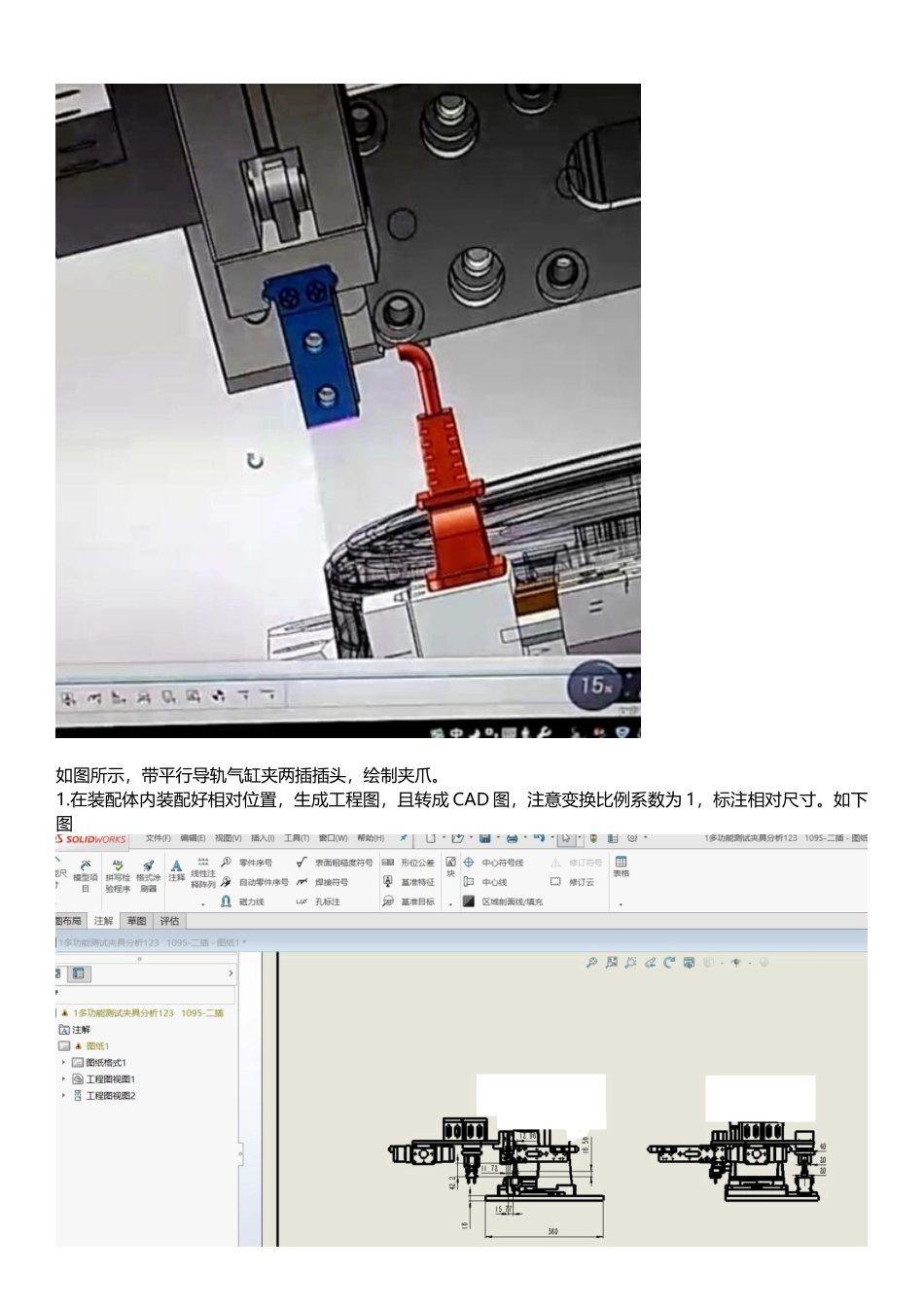

异型件仿形绘图路径示例如图：如图所示，带平行导轨气缸夹两插插头，绘制夹爪。1.在装配体内装配好相对位置，生成工程图，且转成CAD图，注意变换比例系数为1，标注相对尺寸。如下图2.打开二插插头，将其另存为新名保存。3.如CAD图标注建偏插头下面15.5的基准面，且在这基准面绘制草图，先标注定位圆与插头相对位置尺寸，再标注孔也构思线的尺寸。如CAD图中构思线。4.拉伸草图至插头方向24单位。如图所示：5.选平面绘草图去除材料，满足零件加工工艺、结构工艺，使零件紧凑小巧、且有足够刚性。最后完成如下图所示：6.启动组合命令，删减，选择图中二实体，实行差集动算。如图所示：7.如下图，除去材料，成使用间隙。8.增加倒角、圆角工艺，完成零配件绘制。如图所示：9.装入装配体验证模型。如下图：有需要的朋友，请留言。本人可发送三维图，供朋友参考，共求进步。
