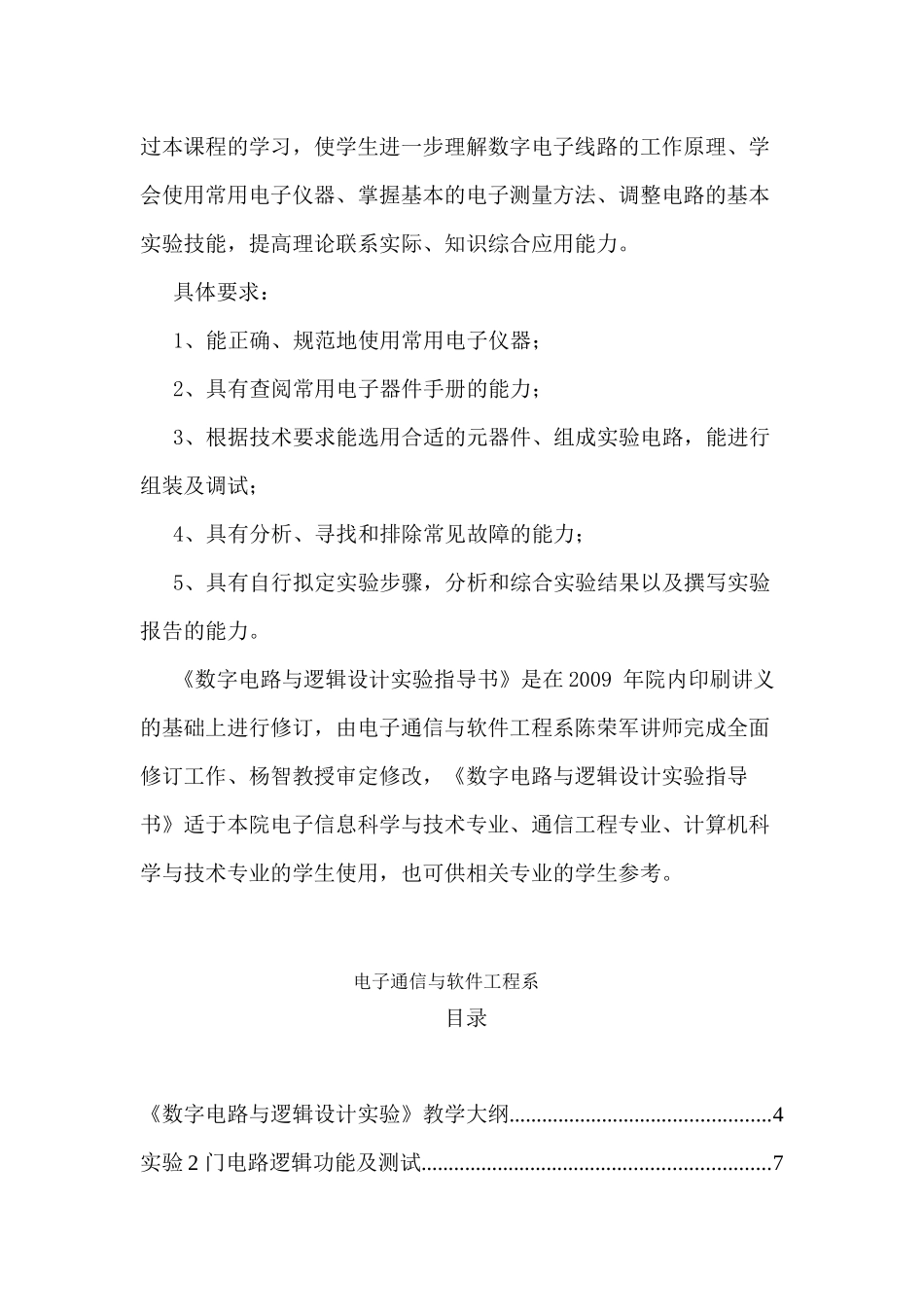

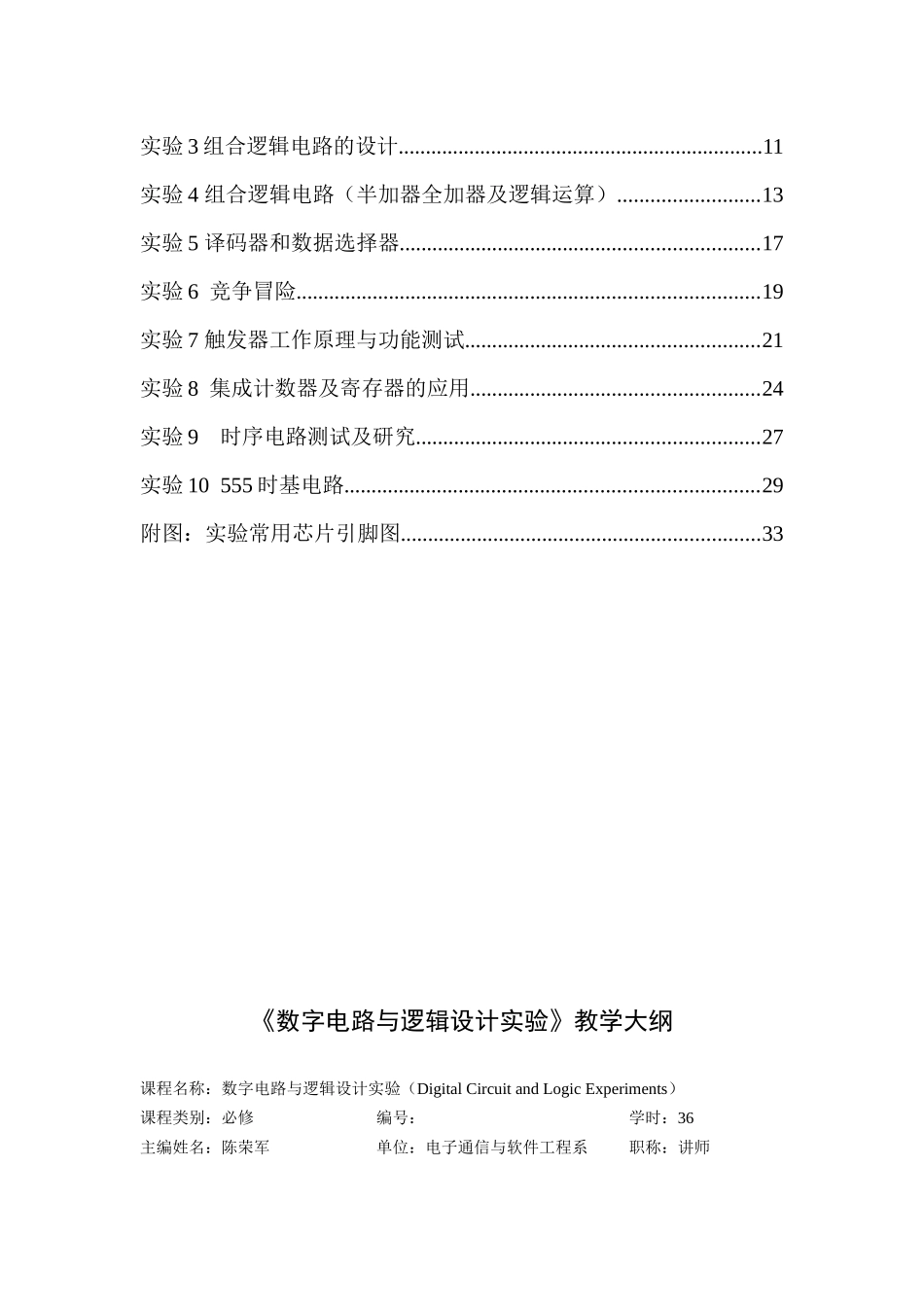

数字电路与逻辑设计实验指导书主审：杨智主编：陈荣军原伟中山大学南方学院电子通信与软件工程系序言《数字电路与逻辑设计实验》是《数字电路与逻辑设计》的课程对口的实验课，是《数字电路与逻辑设计》课程的实验环节。通过本课程的学习，使学生进一步理解数字电子线路的工作原理、学会使用常用电子仪器、掌握基本的电子测量方法、调整电路的基本实验技能，提高理论联系实际、知识综合应用能力。具体要求：1、能正确、规范地使用常用电子仪器；2、具有查阅常用电子器件手册的能力；3、根据技术要求能选用合适的元器件、组成实验电路，能进行组装及调试；4、具有分析、寻找和排除常见故障的能力；5、具有自行拟定实验步骤，分析和综合实验结果以及撰写实验报告的能力。《数字电路与逻辑设计实验指导书》是在2009年院内印刷讲义的基础上进行修订，由电子通信与软件工程系陈荣军讲师完成全面修订工作、杨智教授审定修改，《数字电路与逻辑设计实验指导书》适于本院电子信息科学与技术专业、通信工程专业、计算机科学与技术专业的学生使用，也可供相关专业的学生参考。电子通信与软件工程系目录《数字电路与逻辑设计实验》教学大纲................................................4实验2门电路逻辑功能及测试................................................................7实验3组合逻辑电路的设计...................................................................11实验4组合逻辑电路（半加器全加器及逻辑运算）..........................13实验5译码器和数据选择器..................................................................17实验6竞争冒险.....................................................................................19实验7触发器工作原理与功能测试......................................................21实验8集成计数器及寄存器的应用.....................................................24实验9时序电路测试及研究...............................................................27实验10555时基电路............................................................................29附图：实验常用芯片引脚图..................................................................33《数字电路与逻辑设计实验》教学大纲课程名称：数字电路与逻辑设计实验（DigitalCircuitandLogicExperiments）课程类别：必修编号：学时：36主编姓名：陈荣军单位：电子通信与软件工程系职称：讲师主审姓名：单位：电子通信与软件工程系职称：授课对象：本科生专业：电子信息科学与技术年级：二年级上编写日期：2010年8月通信工程计算机科学与技术一、实验教学目的和任务《数字电路与逻辑设计实验》属于《数字电路与逻辑设计》课程理论联系实际的实验课程。目的是使学生通过该实验课程的学习进一步加深对理论课程的理解，掌握数字电路设计的基本技能、熟练掌握数字信号的测量方法；通过该实验课程进一步培养学生独立分析问题和解决问题的能力。努力培养学生的创新精神和创新能力。二、实验教学的基本要求本实验课程主要以常规的TTL、CMOS中小规模数字电路器件为基础，通过本实验课程的学习使学生能够：1．通过实验学会数字电路实验需用的仪器及设备的使用。2．了解TTL、CMOS中小规模集成电路型号系列，使用注意事项。掌握常用数字集成电路的主要参数及逻辑功能的测试方法。3．学会分析和设计组合逻辑电路，并能用小规模集成电路和相应的中规模集成电路实现。4．学会分析和设计时序逻辑电路，并能用触发器或中规模计数器实现。5．初步具备设计、安装、调试数字电路的基本技能。三、实验内容及学时时安排实验项目的设置及学时分配序号实验项目名称内容简介实验学时实验类型实验要求每组人数1Multsim2001仿真软件练习1.熟悉Multsim2001软件的元件库2.练习仿真电路的绘制3.练习万用表和示波器的应用4.对基本门电路逻辑功能进行仿真测试3验证必修2序号实验项目名称内容简介实验学时实验类型实验要求每组人数2门电路逻辑功能及测试1.测试四输入与非门74L...
