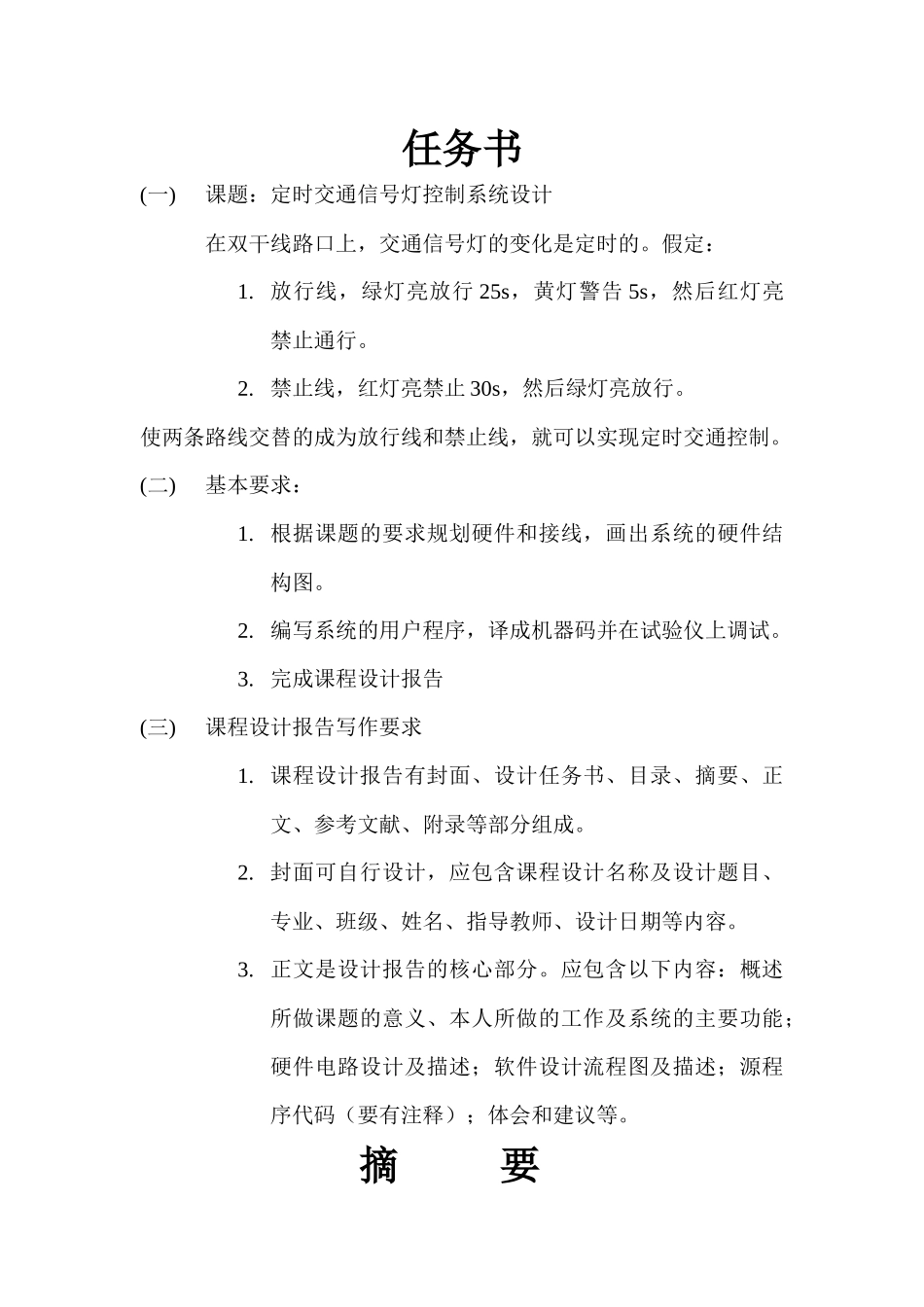

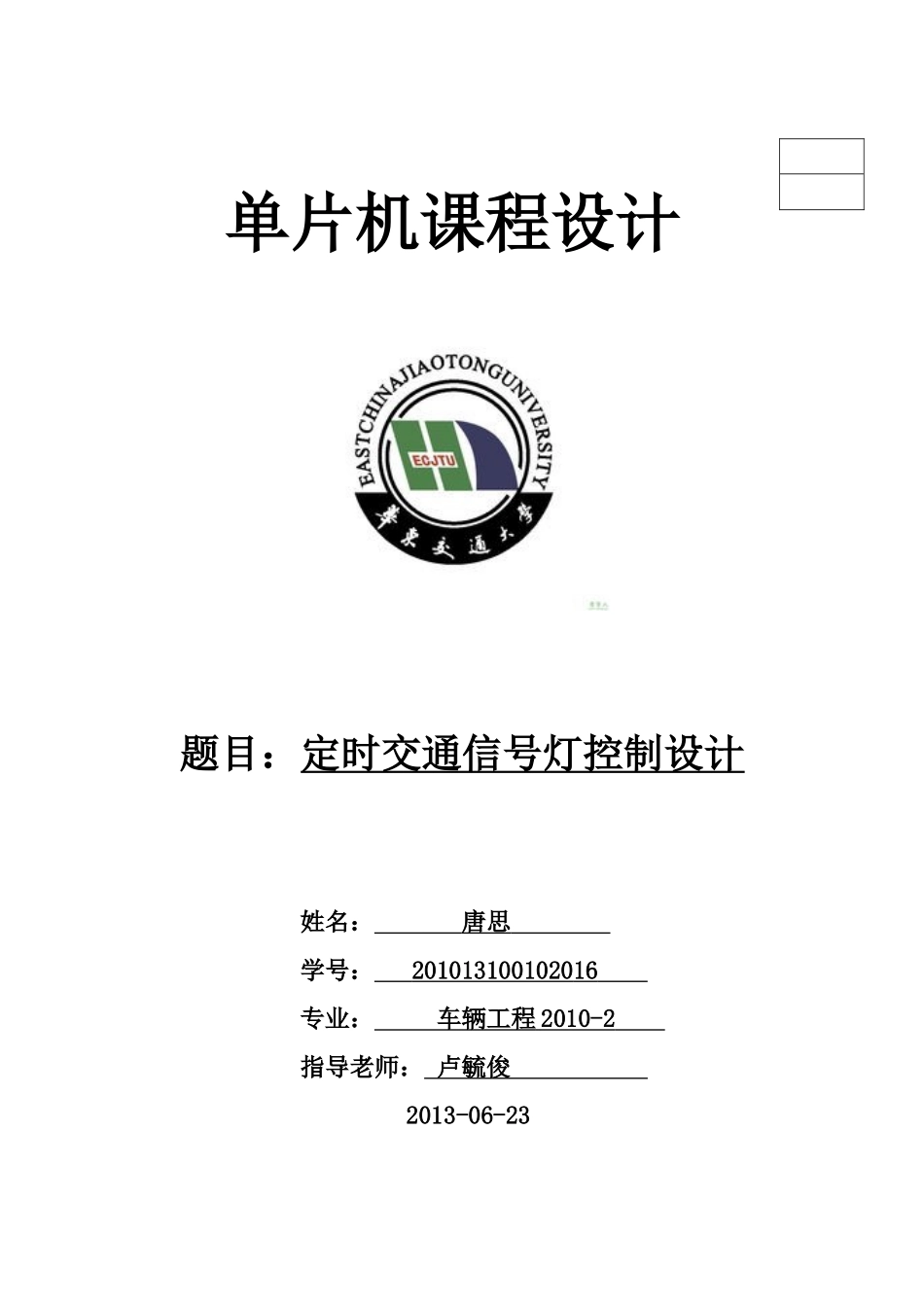

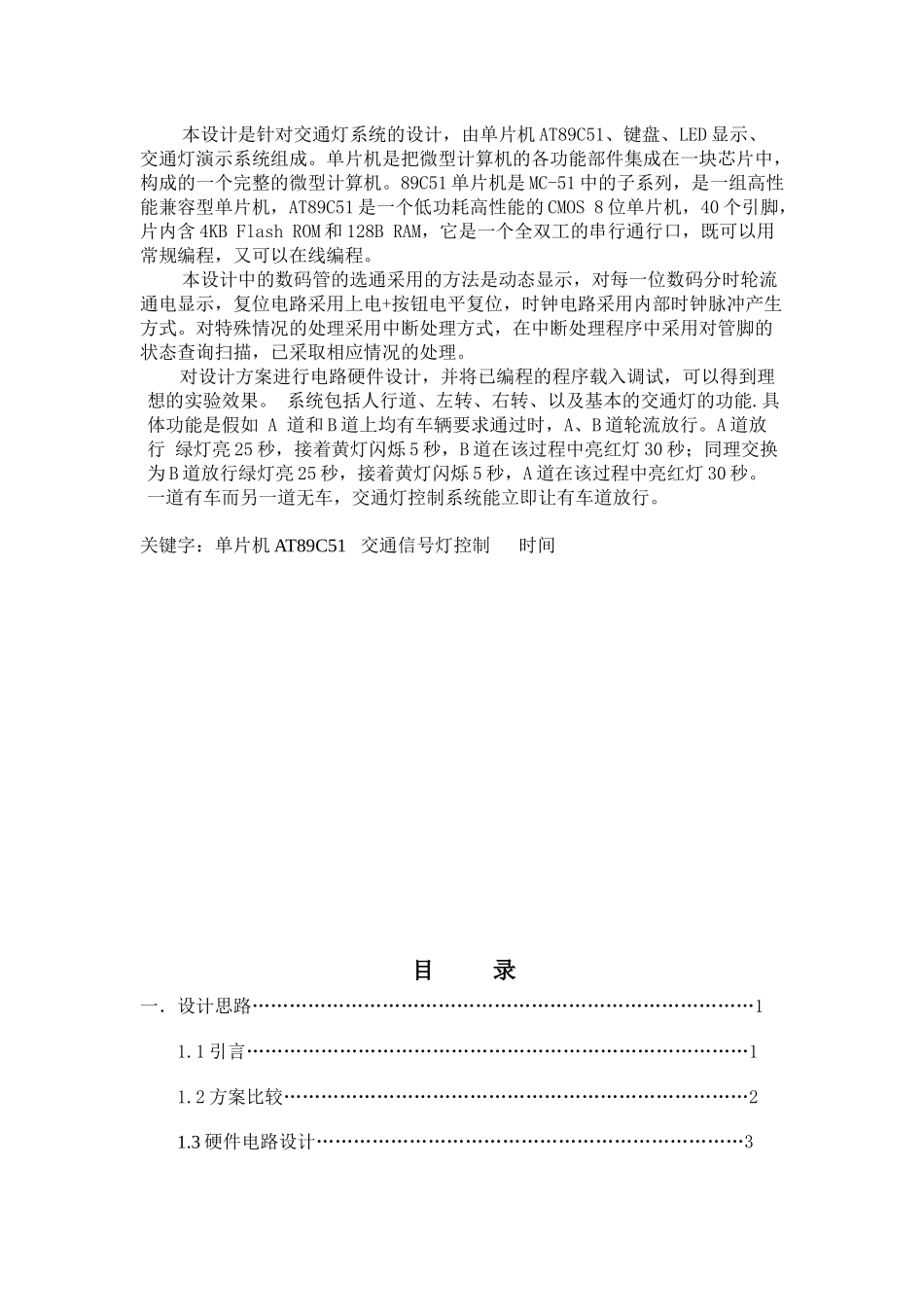

单片机课程设计题目：定时交通信号灯控制设计姓名：唐思学号：201013100102016专业：车辆工程2010-2指导老师：卢毓俊2013-06-23任务书(一)课题：定时交通信号灯控制系统设计在双干线路口上，交通信号灯的变化是定时的。假定：1.放行线，绿灯亮放行25s，黄灯警告5s，然后红灯亮禁止通行。2.禁止线，红灯亮禁止30s，然后绿灯亮放行。使两条路线交替的成为放行线和禁止线，就可以实现定时交通控制。(二)基本要求：1.根据课题的要求规划硬件和接线，画出系统的硬件结构图。2.编写系统的用户程序，译成机器码并在试验仪上调试。3.完成课程设计报告(三)课程设计报告写作要求1.课程设计报告有封面、设计任务书、目录、摘要、正文、参考文献、附录等部分组成。2.封面可自行设计，应包含课程设计名称及设计题目、专业、班级、姓名、指导教师、设计日期等内容。3.正文是设计报告的核心部分。应包含以下内容：概述所做课题的意义、本人所做的工作及系统的主要功能；硬件电路设计及描述；软件设计流程图及描述；源程序代码（要有注释）；体会和建议等。摘要本设计是针对交通灯系统的设计，由单片机AT89C51、键盘、LED显示、交通灯演示系统组成。单片机是把微型计算机的各功能部件集成在一块芯片中，构成的一个完整的微型计算机。89C51单片机是MC-51中的子系列，是一组高性能兼容型单片机，AT89C51是一个低功耗高性能的CMOS8位单片机，40个引脚，片内含4KBFlashROM和128BRAM，它是一个全双工的串行通行口，既可以用常规编程，又可以在线编程。本设计中的数码管的选通采用的方法是动态显示，对每一位数码分时轮流通电显示，复位电路采用上电+按钮电平复位，时钟电路采用内部时钟脉冲产生方式。对特殊情况的处理采用中断处理方式，在中断处理程序中采用对管脚的状态查询扫描，已采取相应情况的处理。对设计方案进行电路硬件设计，并将已编程的程序载入调试，可以得到理想的实验效果。系统包括人行道、左转、右转、以及基本的交通灯的功能.具体功能是假如A道和B道上均有车辆要求通过时，A、B道轮流放行。A道放行绿灯亮25秒，接着黄灯闪烁5秒，B道在该过程中亮红灯30秒；同理交换为B道放行绿灯亮25秒，接着黄灯闪烁5秒，A道在该过程中亮红灯30秒。一道有车而另一道无车，交通灯控制系统能立即让有车道放行。关键字：单片机AT89C51交通信号灯控制时间目录一．设计思路………………………………………………………………………11.1引言………………………………………………………………………11.2方案比较…………………………………………………………………21.3硬件电路设计……………………………………………………………3a)复位部分………………………………………………………………3b)时钟电路部分…………………………………………………………3c)路口指示灯部分………………………………………………………4d)显示部分………………………………………………………………41.4程序设计…………………………………………………………………51.4.1程序流程图…………………………………………………………51.4.2交通灯状态图………………………………………………………61.4.3程序清单……………………………………………………………6二．调试……………………………………………………………………………7三．检测评价………………………………………………………………………19四．心得体会………………………………………………………………………10五．元件清单………………………………………………………………………10六．附录……………………………………………………………………………11定时交通灯信号控制设计编写人：10车辆工程2班唐思1设计思路个人摘要：根据AT89C51单片机的特点及交通灯在实际控制中的特点，本文提出一种用单片机自动控制交通灯及时间显示的方法。同时给出了软硬件设计方法,设计过程包括硬件电路设计和程序设计两大步骤，对在单片机应用中可能遇到的重要技术问题都有涉足。本文对十字路口状态预设为两种，一种是正常状态，另一种是故障或紧急状态，并分别用黄、...
