土木工程认识实习论文VIP免费

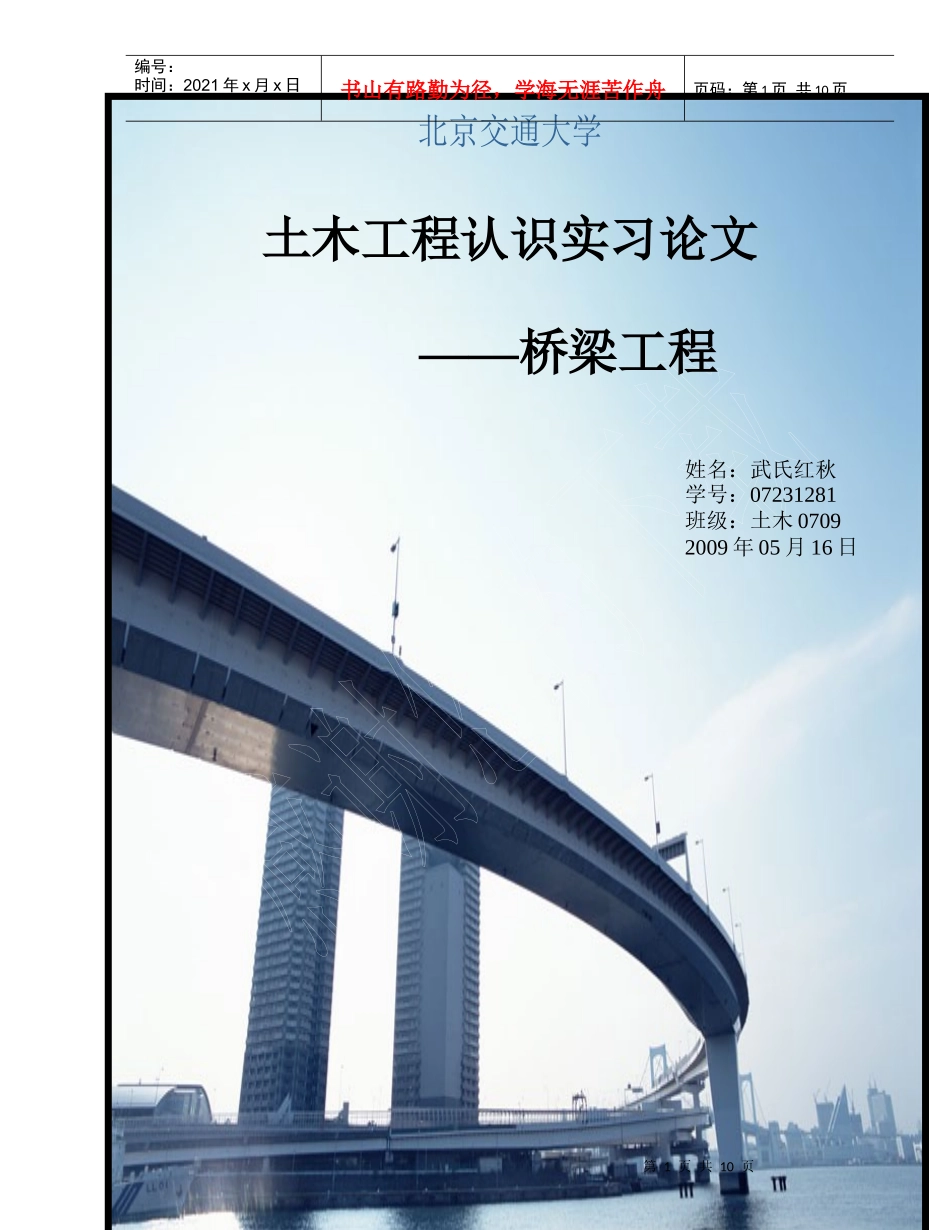

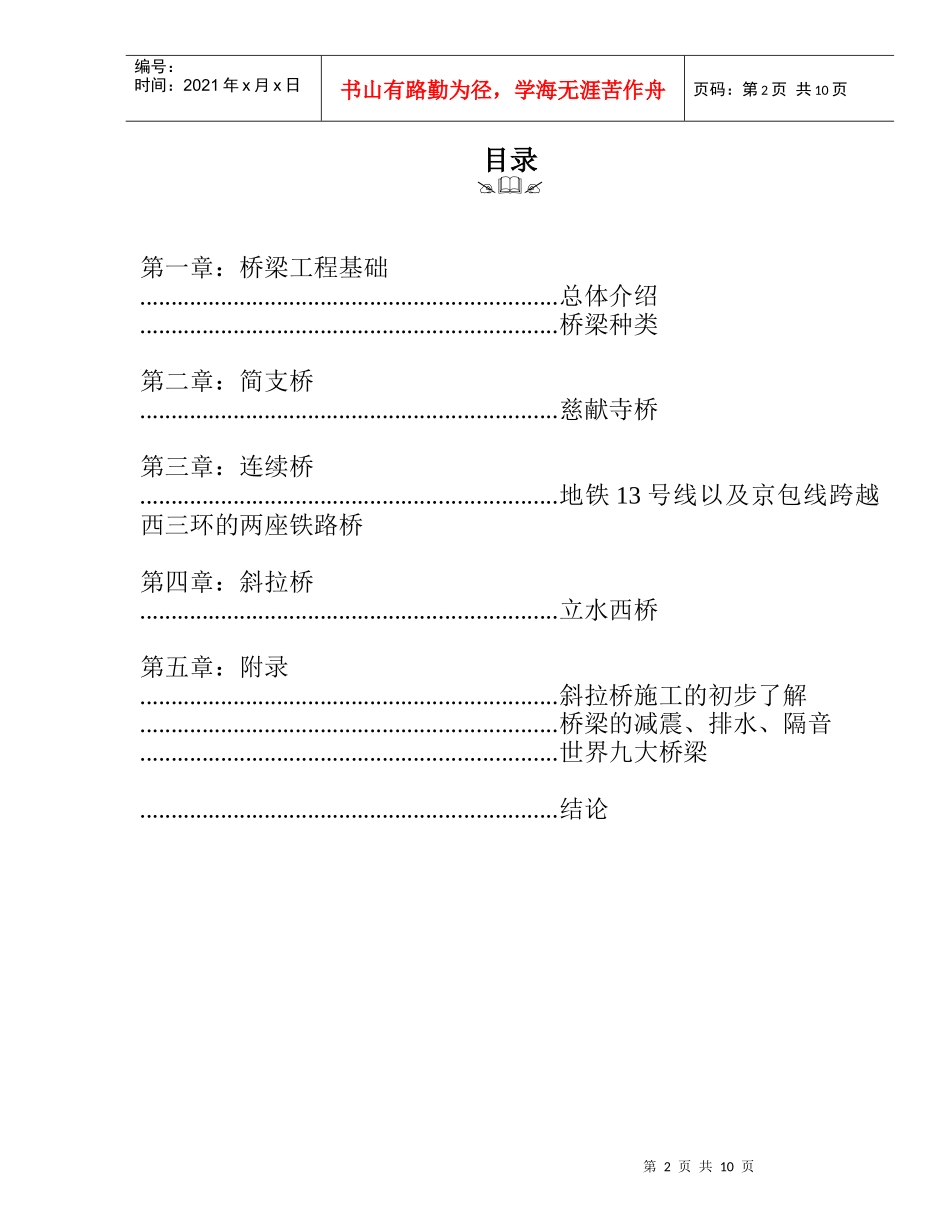

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页土木工程认识实习论文——桥梁工程姓名：武氏红秋学号：07231281班级：土木07092009年05月16日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录第一章：桥梁工程基础...................................................................总体介绍...................................................................桥梁种类第二章：简支桥...................................................................慈献寺桥第三章：连续桥...................................................................地铁13号线以及京包线跨越西三环的两座铁路桥第四章：斜拉桥...................................................................立水西桥第五章：附录...................................................................斜拉桥施工的初步了解...................................................................桥梁的减震、排水、隔音...................................................................世界九大桥梁...................................................................结论第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第一章：桥梁工程基础一、总体介绍桥梁的定义和组成部分：桥梁指的是为道路跨越天然或人工障碍物而修建的建筑物。桥梁一般讲由上部结构、下部结构和附属构造物组成，上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础.五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.二、桥梁种类桥梁种类众多，按用途分，有铁路桥、公路桥、公铁两用桥，人行桥、运水桥（渡槽）及其他专用桥梁等。在铁路桥梁中，如果按跨越障碍来区分，有跨河桥、跨谷桥、跨线桥（又称立交桥），高架桥等。按采用材料来区分，有钢桥、钢筋混凝土桥、预应力混凝土桥、圬工桥（包括砖桥、石桥、混凝土桥）等。按桥面在桥跨结构中的不同位置来区分，有上承式桥、下承式桥和中承式桥。上承式桥，它的桥面布置在桥跨结构的顶面，也就是桥跨结构的上部承受荷载；下承式桥由桥跨结构的下部来承受荷载；而中承式桥，自然是由桥跨结构的中部来承受荷载，主要用于拱式桥跨结构。一般而言，我们都习惯按受力特点来区分桥梁，比如梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥等。第二章：简支桥慈献寺桥（高粱桥）此桥为本次实习的第一座桥梁，位于北京交通大学南门外，于2008年建成通车。这座桥梁连通大柳树路，途中经过长河湾小区、北京动物园等地，由于车在上桥时会有很大的功率，必然也就会引起很大的噪音，这种噪音如果在居民区或者是比较重要的商业、娱乐地段出现，则会造成很严重的后果。为此，设计人员再设计时就在这种桥面出现在上述地区的地方的两侧添加一排5---6米高的隔音设备。虑及周围小区居民的休息和动物园中动物的休息，在立交桥的两侧应用隔音材料设计建造了弧形的隔音结构。慈献寺桥在结构上为多跨桥梁，实际上是两座桥梁，其梁的底部用钢材的箱式结构第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页连接，使其在外观上是一座桥梁的结构。大桥总体上使用钢筋混凝土为材料，设计抗震等级为8级。慈献寺桥的建设，其目的是缓解西直门地区的交通压力，实际上它也达到这一作用。慈献寺桥的另一特色就是设计上的人性化，上面已经提到，考虑到居民及动物的休息，建造了特殊的隔音结构，充分体现了现代的建筑设计理念，在...
