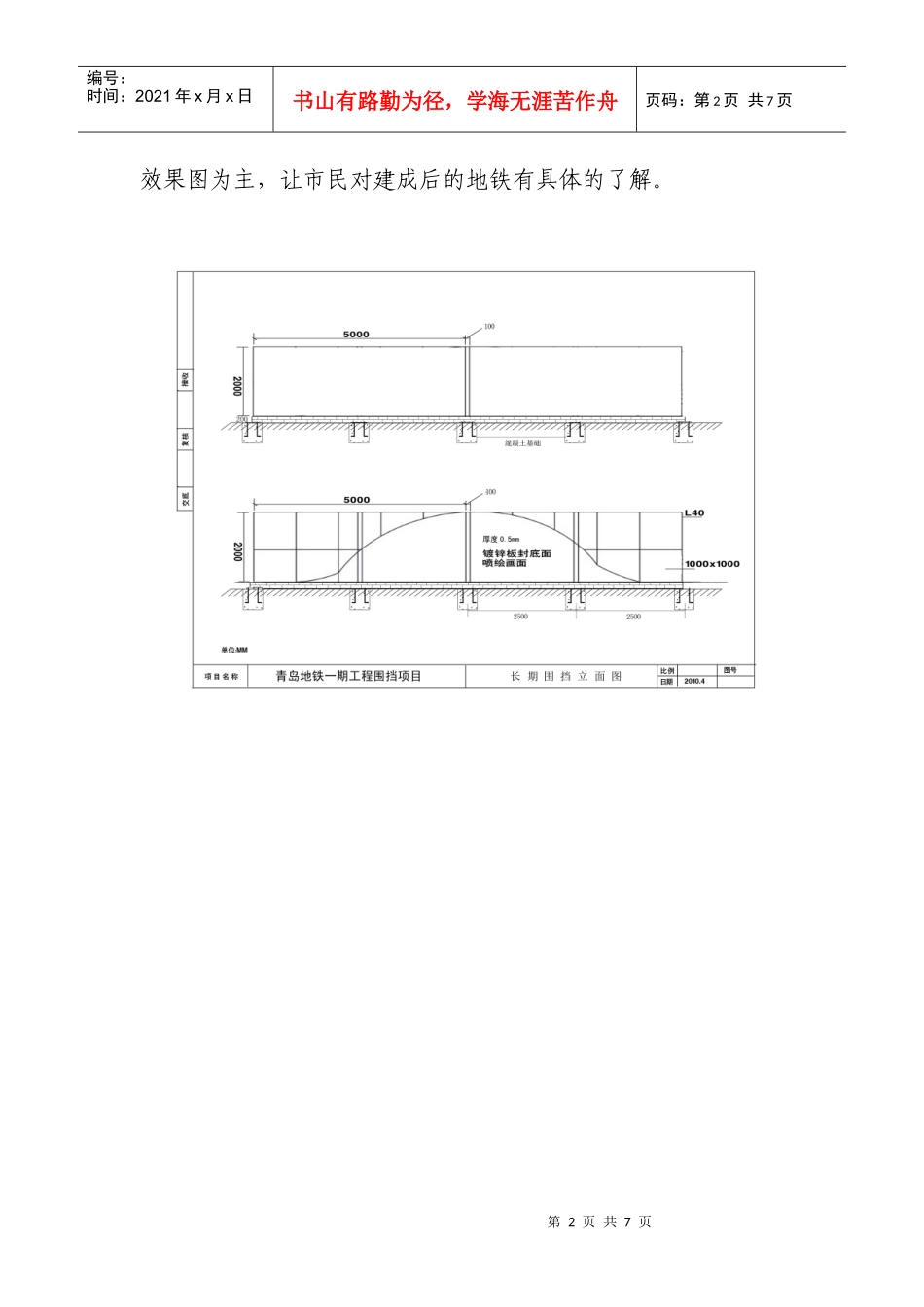

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页地铁施工现场彩色喷塑钢板围挡技术要求青岛市地铁工程施工围挡采用喷绘板式围挡，主要由挡板方管立柱、墙体基础三部分焊接组合成连续围挡墙（见围挡整体效果图）。一、围挡结构（详见设计图）1、挡板：规格尺寸：高2000mm*5000mm钢架：L40*3mm焊接板面：镀锌板0.5mm画面：灯箱布喷绘整体组合时将挡板两侧焊接在方管立柱上。2、方管立柱：规格尺寸：100mm*100mm*2.6mm高：2200mm方钢立柱底板厚：200mm*200mm*5mm方钢立柱内侧加固：L40*3mm3、墙体基础墙体砌砖后水泥抹面，高度不小于200mm；软地面基础为400mm*400mm*400mm混凝土浇灌。二、围挡画面（详见画面效果图）围挡画面制作：采用灯箱布喷绘不小于500线，画面四周打扣，用铁丝将画面平整地拉固在看板背部。画面内容：主要由两部分构成，①文字画面，以宣传地铁建设及公益广告为主（附宣传效果图）②图片画面，以地铁站第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页效果图为主，让市民对建成后的地铁有具体的了解。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
