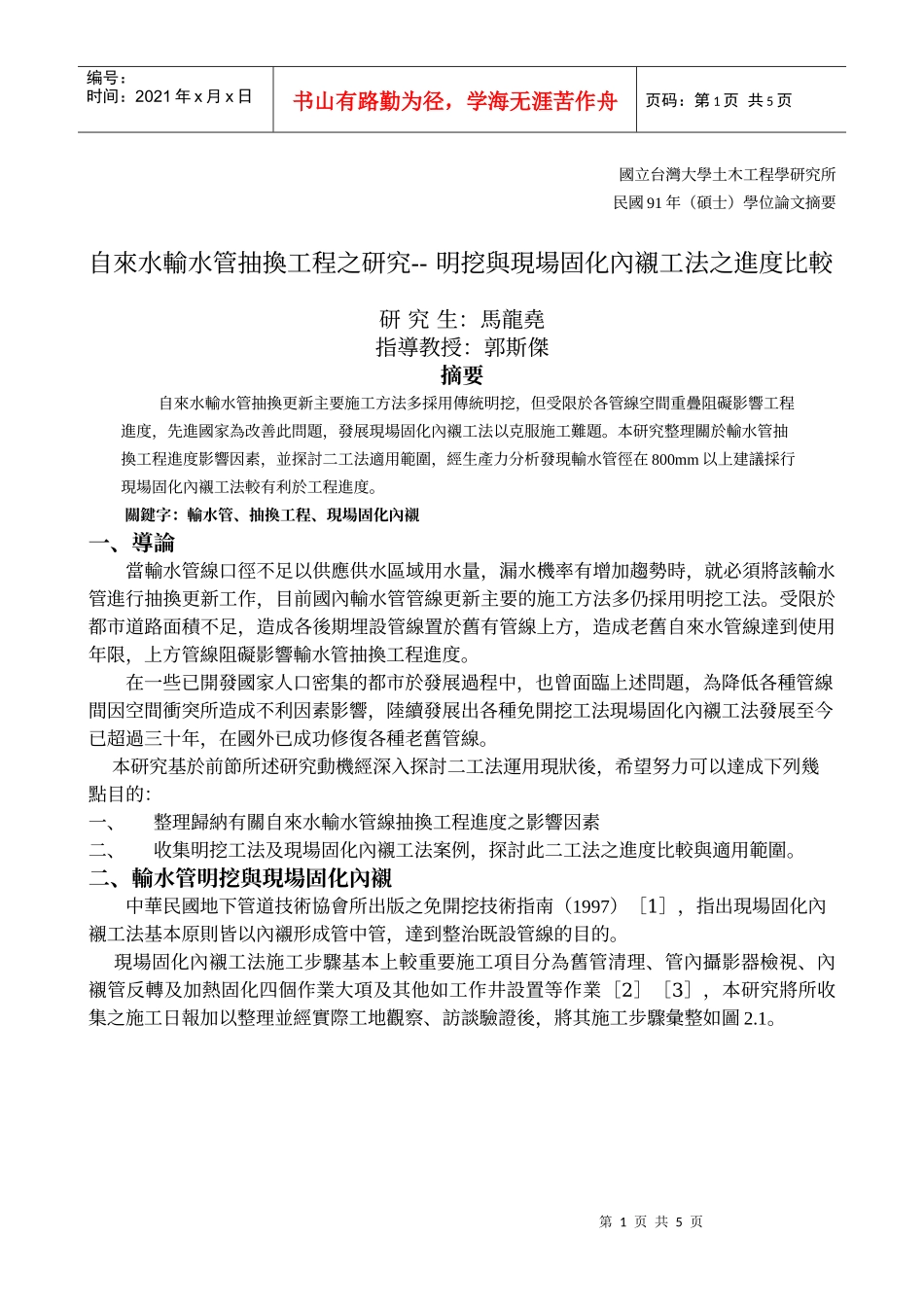

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页國立台灣大學土木工程學研究所民國91年（碩士）學位論文摘要自來水輸水管抽換工程之研究--明挖與現場固化內襯工法之進度比較研究生：馬龍堯指導教授：郭斯傑摘要自來水輸水管抽換更新主要施工方法多採用傳統明挖，但受限於各管線空間重疊阻礙影響工程進度，先進國家為改善此問題，發展現場固化內襯工法以克服施工難題。本研究整理關於輸水管抽換工程進度影響因素，並探討二工法適用範圍，經生產力分析發現輸水管徑在800mm以上建議採行現場固化內襯工法較有利於工程進度。關鍵字：輸水管、抽換工程、現場固化內襯一、導論當輸水管線口徑不足以供應供水區域用水量，漏水機率有增加趨勢時，就必須將該輸水管進行抽換更新工作，目前國內輸水管管線更新主要的施工方法多仍採用明挖工法。受限於都市道路面積不足，造成各後期埋設管線置於舊有管線上方，造成老舊自來水管線達到使用年限，上方管線阻礙影響輸水管抽換工程進度。在一些已開發國家人口密集的都市於發展過程中，也曾面臨上述問題，為降低各種管線間因空間衝突所造成不利因素影響，陸續發展出各種免開挖工法現場固化內襯工法發展至今已超過三十年，在國外已成功修復各種老舊管線。本研究基於前節所述研究動機經深入探討二工法運用現狀後，希望努力可以達成下列幾點目的：一、整理歸納有關自來水輸水管線抽換工程進度之影響因素二、收集明挖工法及現場固化內襯工法案例，探討此二工法之進度比較與適用範圍。二、輸水管明挖與現場固化內襯中華民國地下管道技術協會所出版之免開挖技術指南（1997）［1］，指出現場固化內襯工法基本原則皆以內襯形成管中管，達到整治既設管線的目的。現場固化內襯工法施工步驟基本上較重要施工項目分為舊管清理、管內攝影器檢視、內襯管反轉及加熱固化四個作業大項及其他如工作井設置等作業［2］［3］，本研究將所收集之施工日報加以整理並經實際工地觀察、訪談驗證後，將其施工步驟彙整如圖2.1。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页圖2.1現場固化內襯工法施工步驟本研究整理三、進度影響因素分析與特性要因圖因為輸水管於地下所處的狀況充滿不確定性，輸水管的埋設大多很難於理想狀況下進行，所以影響輸水管抽換進度的因素是非常多變且複雜的，實有加以歸納分析之必要。本研究實際走訪現地，觀察自來水管線埋設情形，將觀察所得歸納彙整，然後請教專家後，彙整成如圖3.1所示，基本上本研究概略的將影響自來水輸水管抽換工程進度的因素分為以下六大項：（一）管線本身，（二）施工環境，（三）施工機具，（四）工班，（五）施工方法及（六）其他。各施工間段連絡管線試壓更生段與舊管連絡恢復供水工作井道路復舊臨時交維撤離工程竣工有停水必要時須依停水規定事宜辦理申請挖路許可管線探挖改由替代管線供水確定替代管線管線試關水工作井路面切割臨時交維安置開挖至管頂打設鋼版樁道路覆蓋臨時蓋板開挖臨時交維撤離臨時交維設置管線斷管清洗前閉路電視檢視工作井完成管線清洗清後後閉路電視檢視管線封口支撐架設內襯反轉加熱固化固化後閉路電視檢視臨時交維撤離每循環施工進行有停水必要時須依停水規定事宜辦理先期作業現場固化作業復舊作業更生完成NoYes第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页圖3.1自來水輸水管抽換進度影響因素特性要因圖本研究整理四、個案分析本研究分別著手收集此二工法的實際案例，包括八個明挖及四個現場固化內襯實例進行生產力比較分析，八個明挖實際案例如表4.1，實例中輸水管徑範圍由600mm至1000mm，施工範圍分布在台北市區、中永和、三重，研究中透過基本資料及施工紀錄加以整理並計算各案施工成本及施工進度。表4.1輸水管抽換明挖個案綜合整理為求對輸水管抽換明挖進度進行更深入的探討，襄助本研究實例方面分析，並為明挖施工進度探討基準，加以驗證案例中施工進度趨勢正確性，本研究實際訪談並記錄八位長期從項目A案B案C案Ｄ案Ｅ案Ｆ案Ｇ案Ｈ案工程地點南京東路五...
