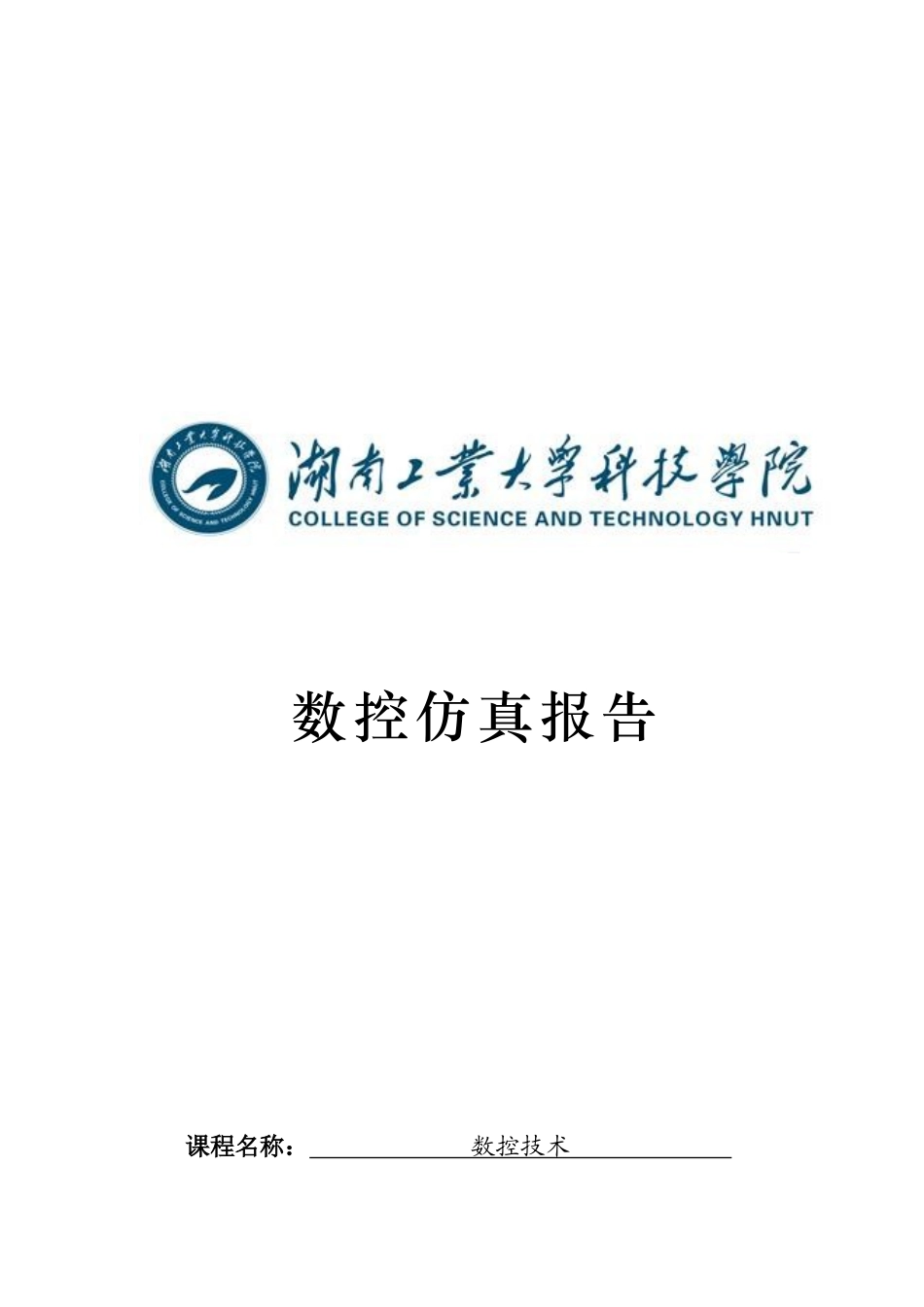

数控仿真报告课程名称：数控技术设计题目：数控车削轴类零件专业：机械设计班级：学生姓名:学号:0612110131指导教师:汤迎红湖南工业大学科技学院教务部制2010年6月15日目录任务书……………………………………………………………………1一.确定加工工艺方案……………………………………………………2二.选择刀具………………………………………………………………2三.选择切削用量…………………………………………………………3四.数控仿真………………………………………………………………31进入系统……………………………………………………………32选择机床……………………………………………………………33机床回零……………………………………………………………44安装零件……………………………………………………………45导入数控程序………………………………………………………56检查运行轨迹………………………………………………………57选择刀具、对刀……………………………………………………68设置参数……………………………………………………………79自动加工……………………………………………………………8五.总结………………………………………………………………10计任务书1．课程设计的内容和要求（包括原始数据、技术要求、工作要求等）：试编制题图中各零件的数控精加工程序，运用仿真软件仿真二、设计的主要技术参数（1）在数控车床完成加工，小批量生产（2）要求：1）程序编写正确2）在机床中进行模拟加工的程序一．确定加工工艺方案2．对课程设计成果的要求〔包括图表、实物等硬件要求〕：设计工作量：设计计算说明书一份3．主要参考文献：[1]谢晓红.数控车削编程与加工技术.北京:电子工业出版社,2006.8[2]田坤.数控机床与编程.武汉:华中科技大学出版社,2003.3[3]明兴祖,夏德兰.数控加工综合实践教程.北京:清华大学出版社,2008.2根据图纸要求，按先主后次的加工原则，先从右至左切削轮廓面，其路线为：切削φ24的外圆——切削φ20外圆——切削φ16外圆——车削φ14外圆——切削φ12外圆——车削倒角C1.5——车削倒角C1——切削锥度部分——切削圆弧部分二.选择刀具根据加工要求只选用一把刀——即外圆车刀。为避免换刀时刀具与机床、工件及夹具发生碰撞，要正确选择换刀点，本次换刀点选为（X200,Z300）点。三.选择切削用量车外圆——主抽转速800S（r/min）——进给速0.4f((mm/r)加工准备：该零件采用外圆加工方式，选取刀尖半径0.4，刀具长度60的V号刀片，H型刀柄。选择直径27mm，高100mm的圆柱形毛坯。采用G54定位坐标系。加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；选择刀具，对刀；设置参数；自动加工数控程序如下：四.数控仿真将以上编写好的程序数控程序先在记事本中输入，然后存在：数控加工仿真系统——Examples——HUAZHONG文件夹中！文件名为刘伟伟。1．进入系统打开“开始”菜单。在“程序/数控加工仿真系统/”中选择“数控加工仿真系统（华中数控）”点击，进入。2.选择机床如图2点击菜单“机床/选择机床…”，在选择机床对话框中，机床类型选择车床，按确定按钮，此时界面如图3所示。图1图2图33.机床回零检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不亮，则点击按钮，使指示灯变亮，转入回零模式。在回零模式下，点击控制面板上的按钮，此时X轴将回零，CRT上的X坐标变为“0.000”。同样，再点击，可以将Z轴回零。此时CRT界面如图4所示。图4回零后的CRT界面4.安装零件点击菜单“零件/定义毛坯…”，在定义毛坯对话框（如图5）中可改写零件尺寸为直径27mm,高100mm，名字为缺省值“毛坯1”，按确定按钮。点击菜单“零件/放置零件…”，在选择零件对话框（如图6）中，选取类型为“选择毛坯”，选取名称为“毛坯1”的零件，并按确定按钮，界面上出现控制零件移动的面板，可以用其移动零件，此时点击面板上的退出按钮，关闭该面板，此时机床如图7所示，零件已放置在机床工作台面上。图5图6图7移动零件面板及...
